#Tổng quát
Mã sản phẩm: LM-WP
WALLPAD là thiết bị điều khiển, không hỗ trợ tính năng cấu hình nhà thông minh trên sản phẩm này.
Thiết bị WALLPAD để điều khiển và quản lý các thiết bị trong nhà thông qua một màn hình cảm ứng thông minh, tích hợp nhiều tính năng. Sản phẩm giúp hoàn thiện hệ thống điều khiển trong giải pháp của LUMI.
Giao diện trực quan dễ hiểu, thao tác điều khiển dễ dàng và trực quan.
Trải nghiệm và khám phá tính năng điều khiển nhà 3D, đa dạng mẫu màn hình điều khiển phù hợp với từng đối tượng khách hàng.
Hỗ trợ điều khiển tất cả thiết bị LUMI trong ngôi nhà.
Cho phép kết nối với hệ thống camera, xem camera trực tiếp trên thiết bị.
Cho phép HC kết nối kết nối với hệ thống âm thanh đa vùng của LUMI để chơi nhạc trực tiếp, không cần chơi qua điện thoại.
#Chi tiết về thiết bị
Lưu ý : Sản phẩm không có nguồn 12V-2A đi kèm mà cần mua ngoài
Cổng kết nối | Chức năng | Thông số |
|---|---|---|
Connecter(RS 485) | Phục vụ các tính năng mới sau này | Vị trí: Mặt sau |
Nguồn chính | Chân cắm nguồn đi kèm | Vị trí: Mặt sau Điện áp: DC 12V - 2A |
LAN | Kết nối với mạng LAN | Vị trí: Mặt sau Chuẩn: sử dụng chuẩn LAN thông thường *Lưu ý: Có hỗ trợ PoE |
#Thông số kỹ thuật
Nguồn cấp | 12V-2A DC, PoE |
|---|---|
Màn hình, tấm nền | 10.1”, IPS |
Độ phân giải | 1920x1200 |
Độ sáng màn hình | 500 nits |
Kết nối | Wifi 2.4Ghz , Ethernet LAN |
System | Ram 2G, Flash 32GB, Android OS |
Kích thước (D x R x C) | 241 x 173 x 11 mm |
Khối lượng | 890g |
#Tính năng cập nhật mới
Các tính năng cập nhật Wallpad Version 1.0.9
[Màn hình chính] Bổ sung thêm template S5 (Full thiết bị).
[Màn hình chính] Bổ sung thêm template S6 (Full cảnh).

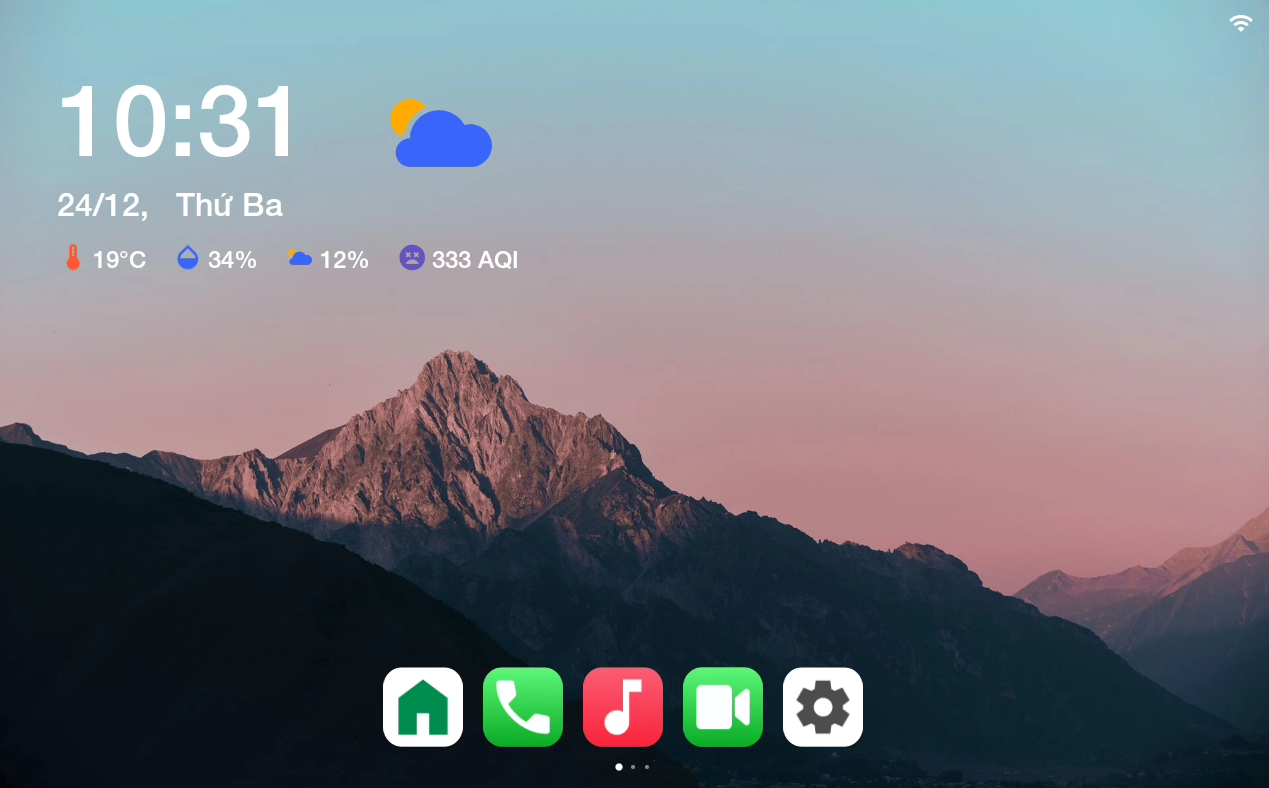

[Màn hình chính] Chuyển đổi màn hình chờ thành thành template S7 (Thời gian & thời tiết)
Lưu ý: Khi OTA từ bản trước đó lên bản v1.0.9 màn hình chờ sẽ bị mất. Người dùng phải tự thêm lại.
Wallpad

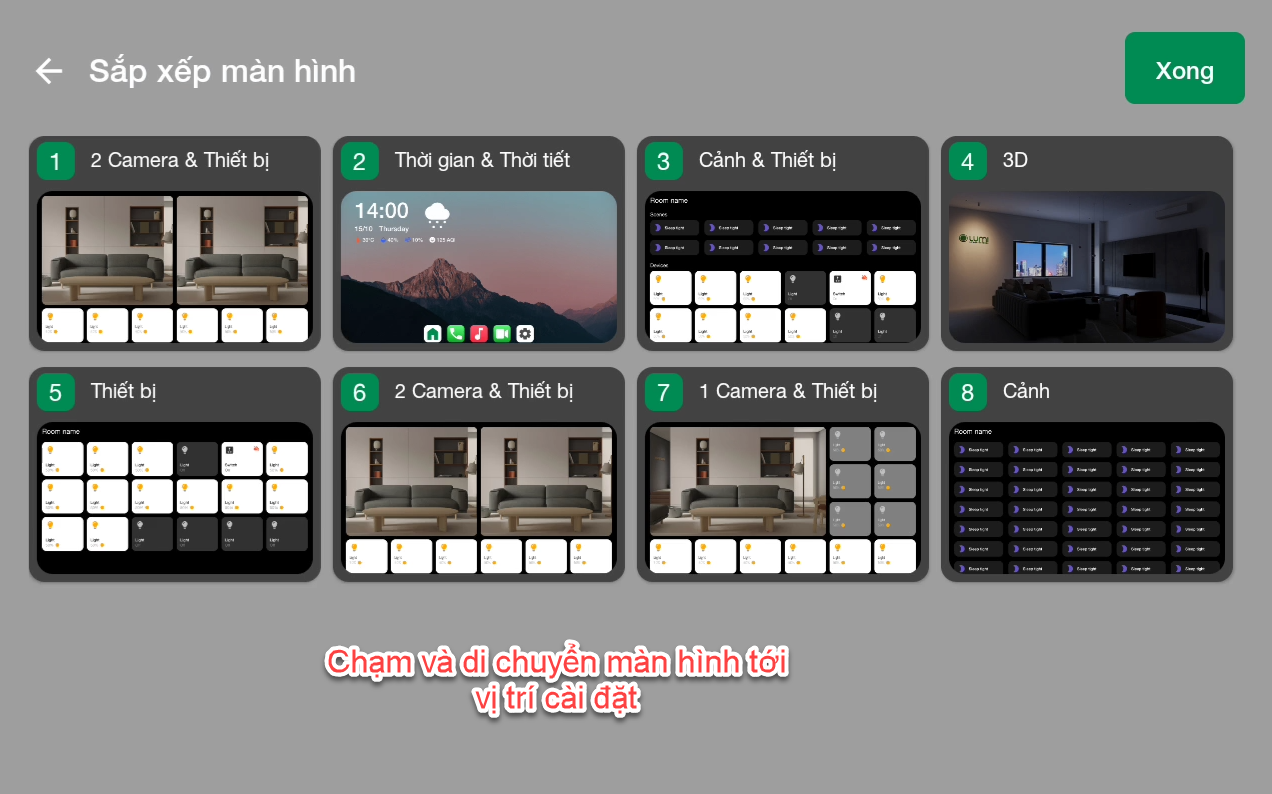

[Màn hình chính] Bổ sung tính năng sắp xếp màn hình.
Cho phép thay đổi thứ tự xuất hiện của các màn hình
[Chuông hình] Bổ sung tính năng điều khiển thiết bị & view camera khi có cuộc gọi.
Cấu hình: thêm camera, thiết bị điều khiển (chỉ lấy default trạng thái thiết bị - thiết bị luôn tắt, rèm luôn mở)
Cho phép view camera / gọi đến chuông cửa Basip
Lưu ý: Cấu hình chuông hình vẫn lưu lại dữ liệu khi chuyển từ nhà này sang nhà khác.

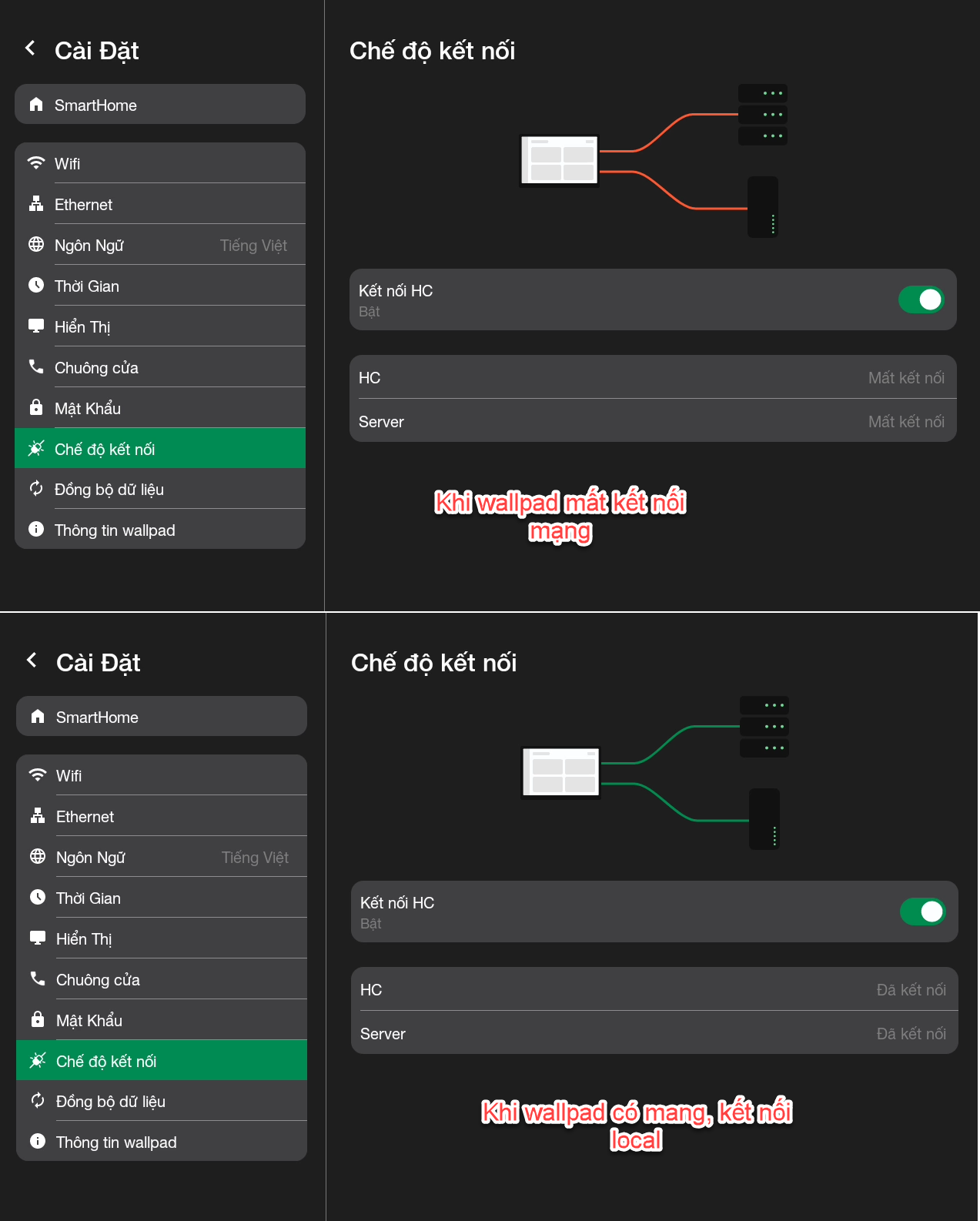

[Cài đặt] Bổ sung thêm tính năng lựa chọn chế độ kết nối.
Cho phép lựa chọn chế độ kết nối là Auto / Server trên từng thiết bị wallpad

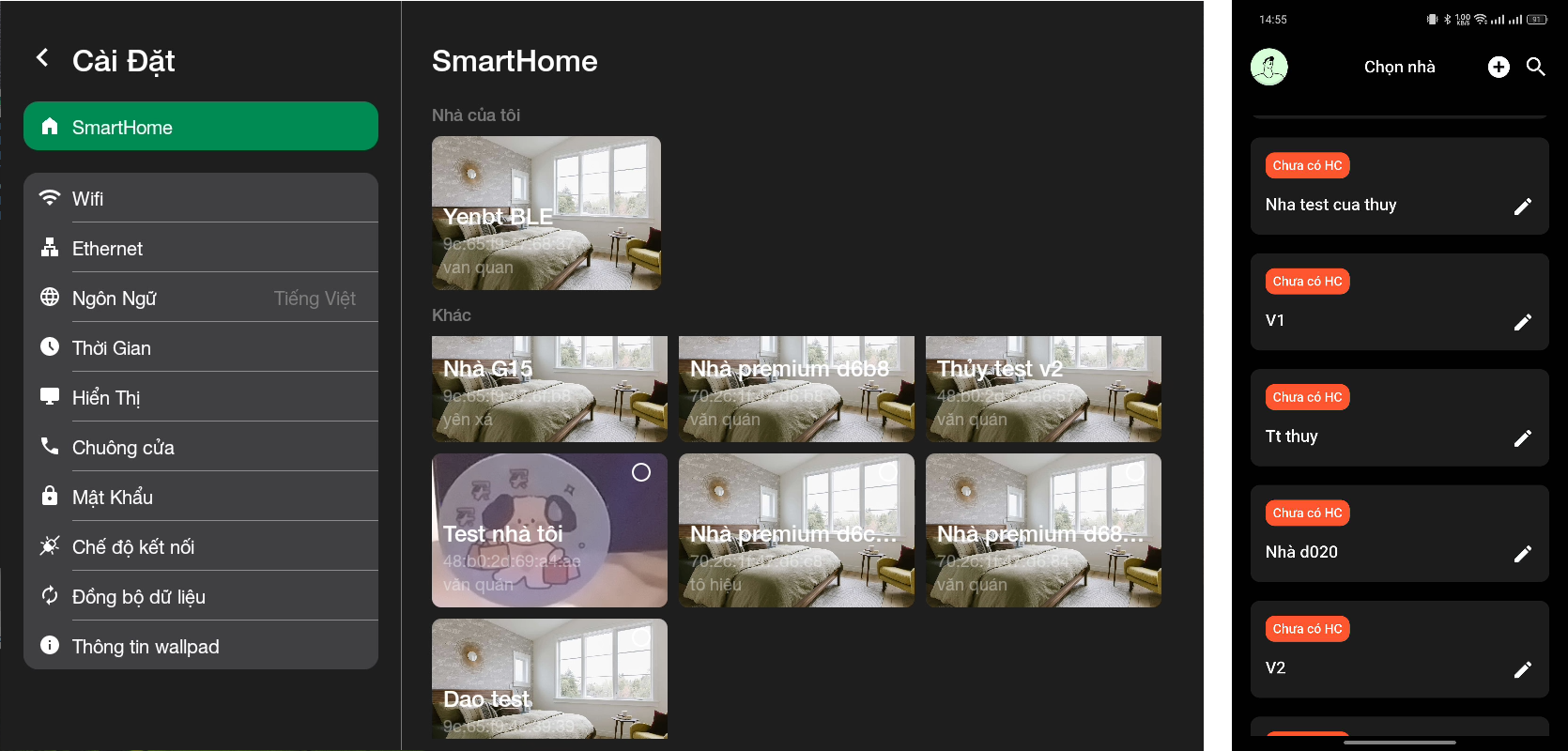

[Chuyển nhà] Lọc danh sách nhà, không hiển thị nhà chưa add HC.
Chỉ hiển thị danh sách nhà đã add HC.
Các tính năng cập nhật Wallpad Version 1.0.8
Luồng video khi đàm thoại qua SIP chuyển sang luồng RTSP.
Tiếng thanh đàm thoại được khuếch đại gấp 4 lần so với phiên bản trước
Khi gọi từ chuông hình - wallpad: âm lượng to, không có tạp âm.
Khi gọi giữa wallpad - wallpad: âm lượng to, nhưng có tạp âm.

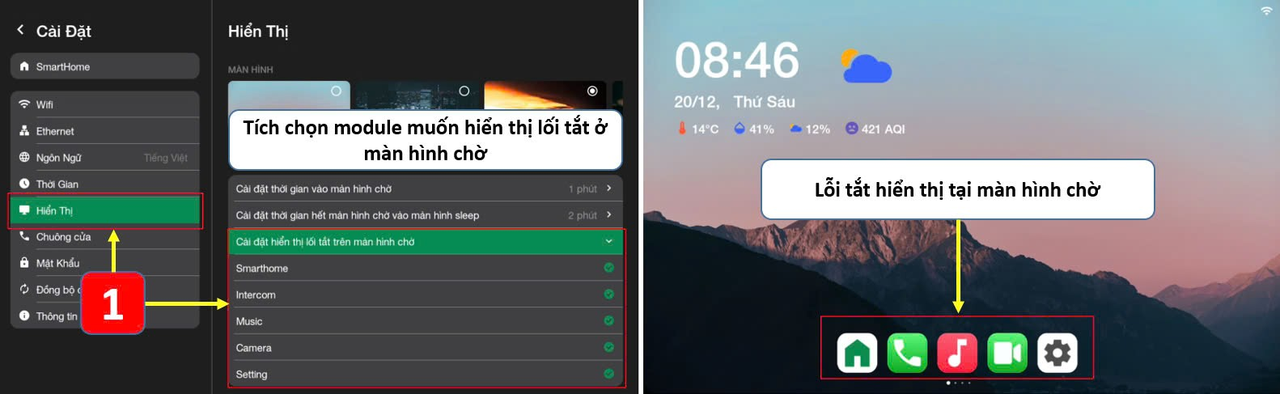

Bổ sung hiển thị lỗi tắt vào màn hình.
Bổ sung thông tin thời tiết, chất lượng không khí.
Bổ sung logic cập nhật version app lên Server khi khởi động lại app.
Thay đổi thời gian định kỳ đăng ký SIP từ 150s xuống 60s.
#Lắp đặt thiết bị
#Cấu hình thiết bị

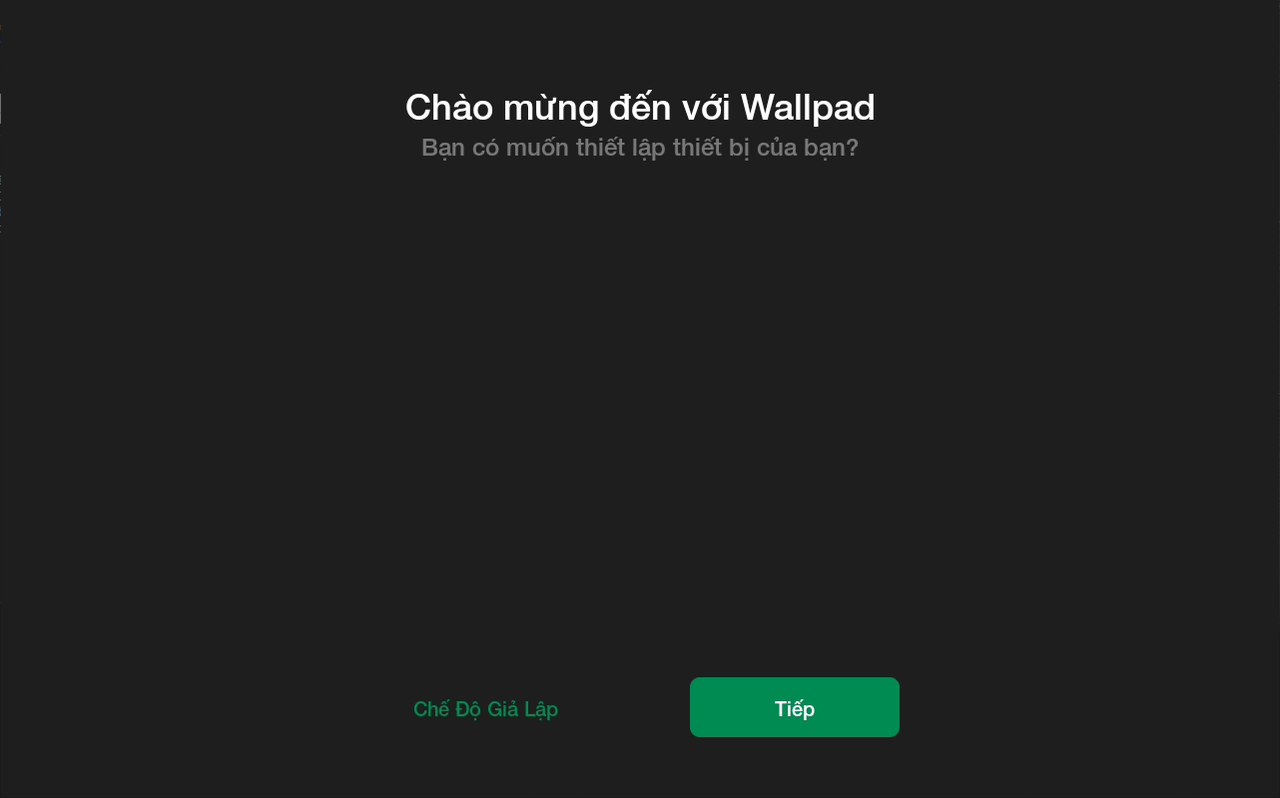

#Các bước cấu hình ban đầu thiết bị
Bước 1: Cấp nguồn cho thiết bị (Nguồn 12V DC hoặc POE), đợi thiết bị khởi động xong sẽ hiển thị giao diện.

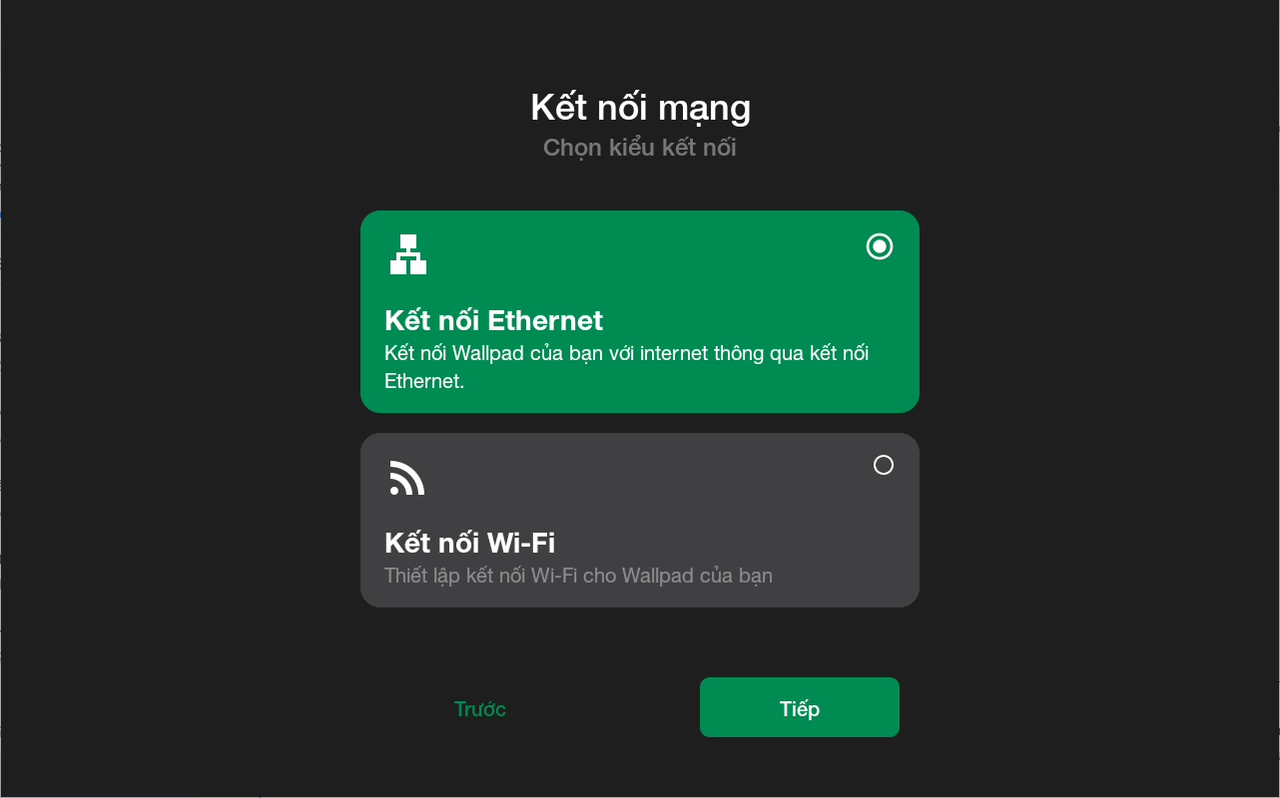

Bước 2: Chọn giao thức kết nối mạng cho thiết bị LAN hoặc Wifi (2.4 Ghz) cho thiết bị (Ưu tiên kết nối mạng LAN).

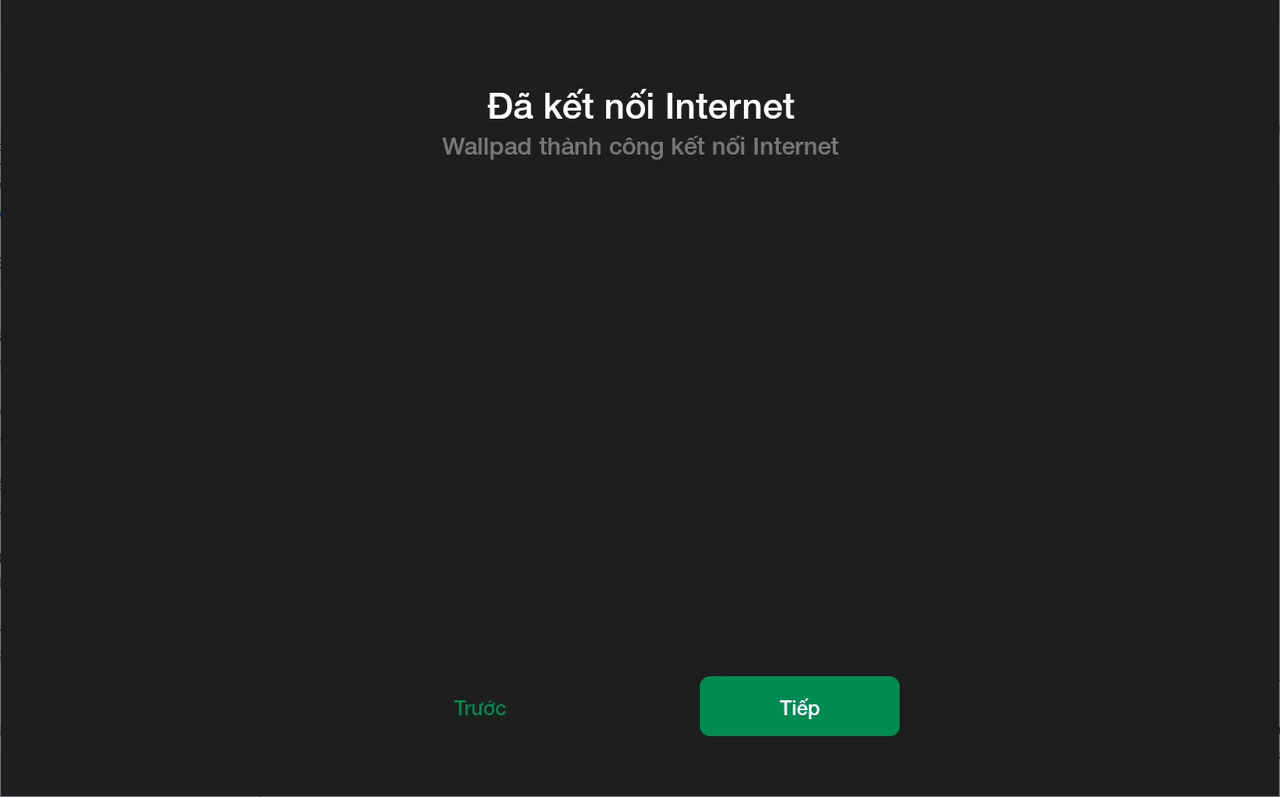

Bước 3: Thiết bị kiểm tra kết nối mạng.

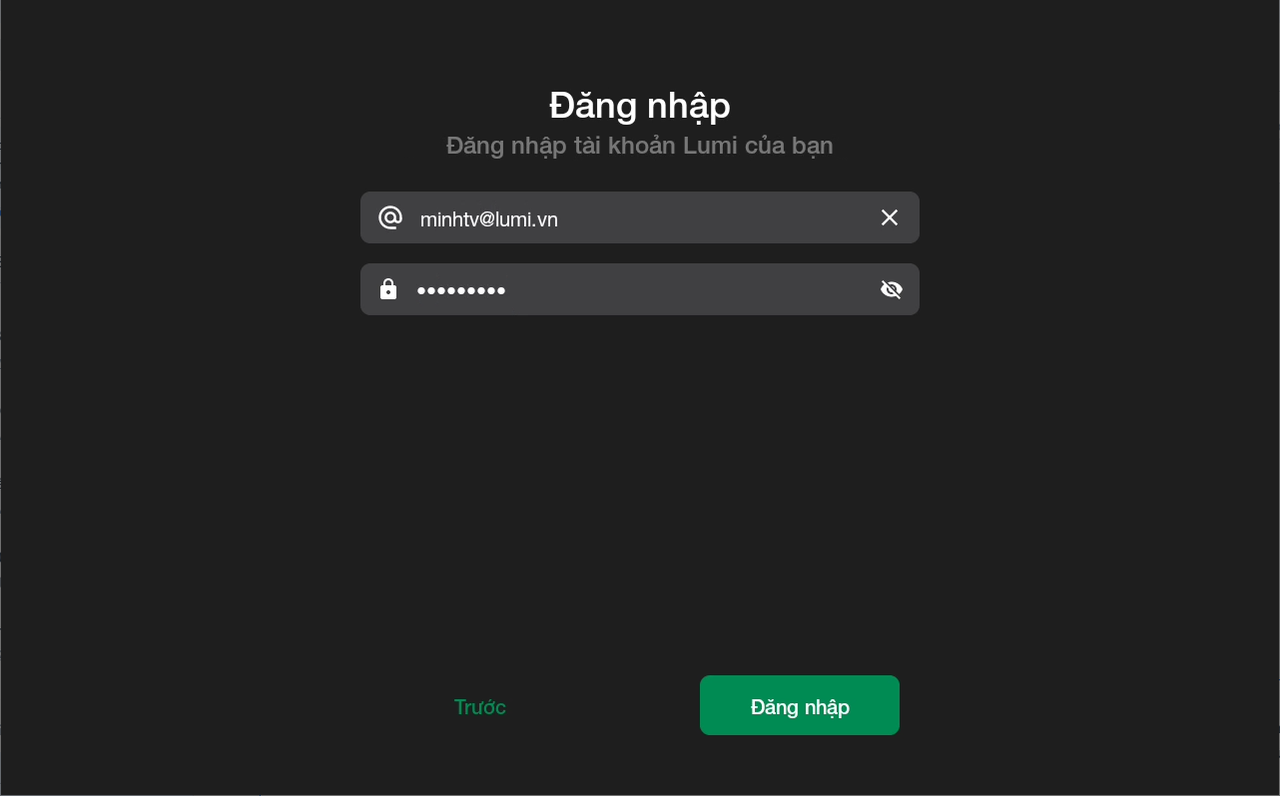

Bước 4: Đăng nhập tài khoản Lumi Life vào thiết bị.

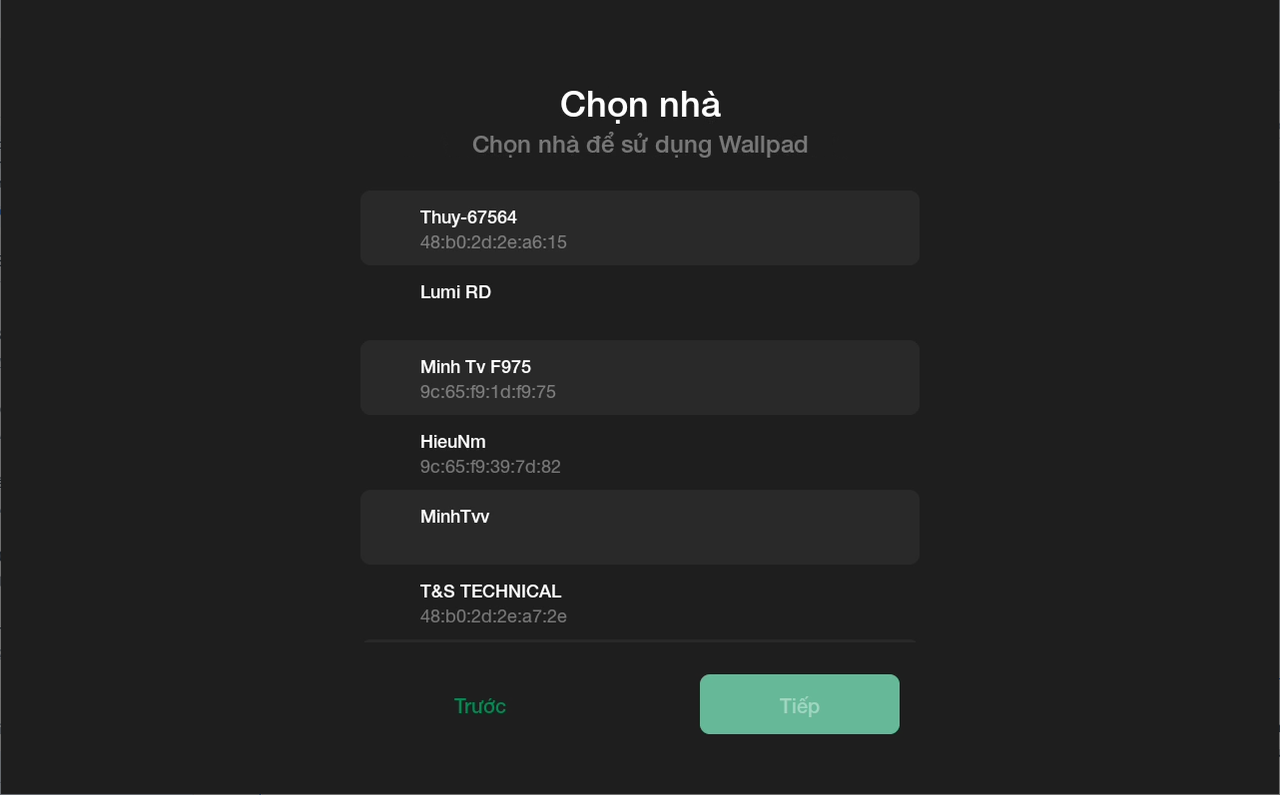

Bước 5: Lựa chọn nhà để điều khiển.

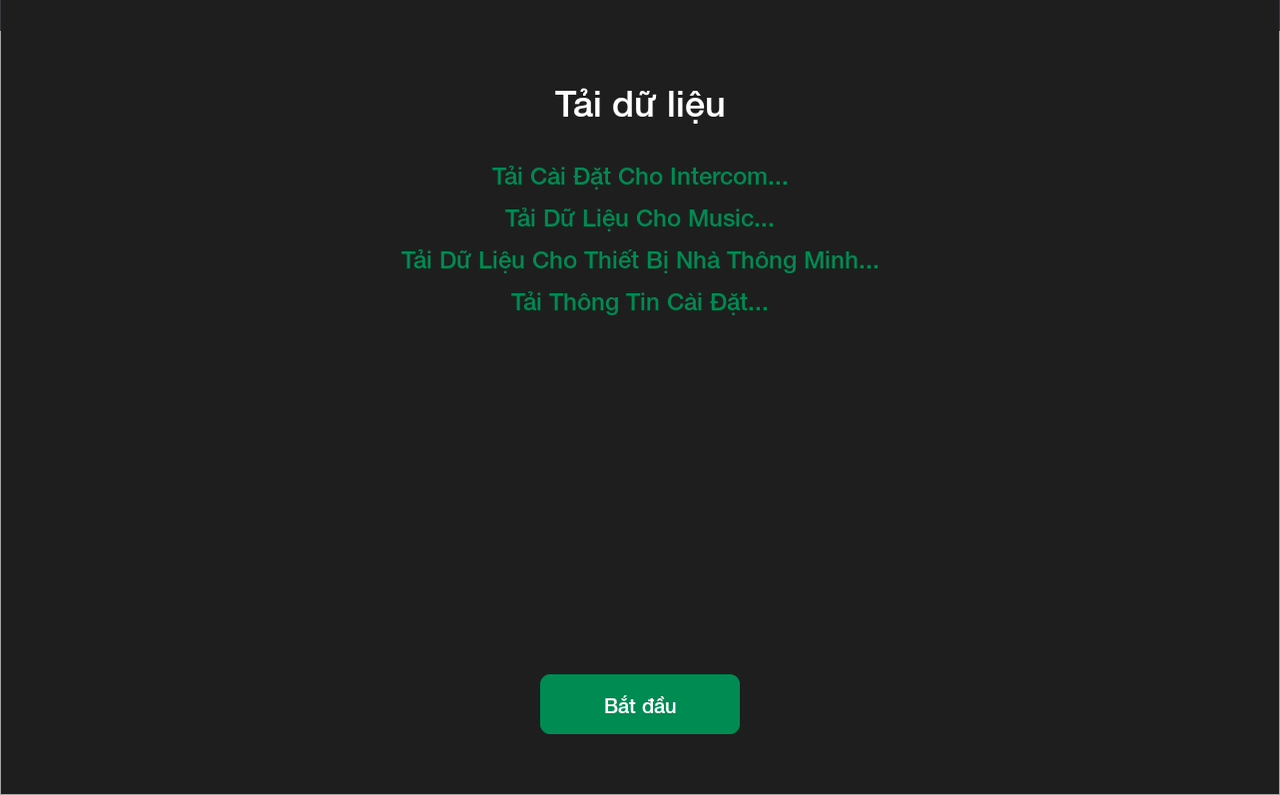

Bước 6: Tải dữ liệu(trong~20s) và Bắt đầu sử dụng Wallpad.
#Kết nối internet
Thiết bị có 2 chế độ kết nối internet:
AP mode chế độ kết nối dây LAN. Ưu tiên kết nối lan cho thiết bị để đảm bảo độ ổn định cho thiết bị.
Station mode (chế độ kết nối wifi).
Lưu ý : WALLPAD chỉ hỗ trợ kết nối mạng Wifi 2.4 Ghz không hỗ trợ Wifi 5.0 Ghz
Trường hợp hạ tầng không đáp ứng, không thể kéo dây LAN để cấp mạng cho Wallpad , người dùng có thể cấu hình thiết bị kết nối với wifi của router/modem mạng.
#Thao tác với thiết bị
Wallpad được tùy chỉnh giao diện cho phù hợp với việc điều khiển Smarthome Lumi
#Chức năng điều khiển nhà
Camera
Hỗ trợ xem camera IP trong mạng local thông qua RTSP
Người dùng có thể cấu hình xem camera trên các màn hình điều khiển lên đến 20 camera
Điều khiển thiết bị | Nhóm thiết bị
Thiết bị | nhóm thiết bị cho phép điều khiển nhanh
Nhấn giữ để điều khiển đầy đủ tính năng với các thiết bị | nhóm thiết bị như WW, CCT, RGB, RGBWW, Rèm, IR...
Người dùng chủ động cấu hình thêm thiết bị| nhóm thiết bị yêu thích, hay sử dụng trên màn hình điều khiển.
Lưu ý: Wallpad có hỗ trợ thiết bị được bảo vệ, bị ẩn giống với logic trên App Lumi life+ (hỗ trợ từ bản v1.0.7)
Bối cảnh
Cho phép người dùng kích hoạt và sử dụng cảnh hay dùng
Bối cảnh cho phép cấu hình với cảnh thường, cảnh lighting
Để điều khiển ngôi nhà, người dùng cần lựa chọn mẫu giao diện và thêm thiết bị, cảnh và camera yêu thích, hay sử dụng. Hiện tại, Wallpad cho phép tạo tối đa 10 màn hình điều khiển.
#Cấu hình giao diện điều khiển
(Update v1.0.9): Tất cả các Màn hình điều khiển chuyển thành Template. Người dùng có thể thay đổi thứ tự xuất hiện của các màn hình.

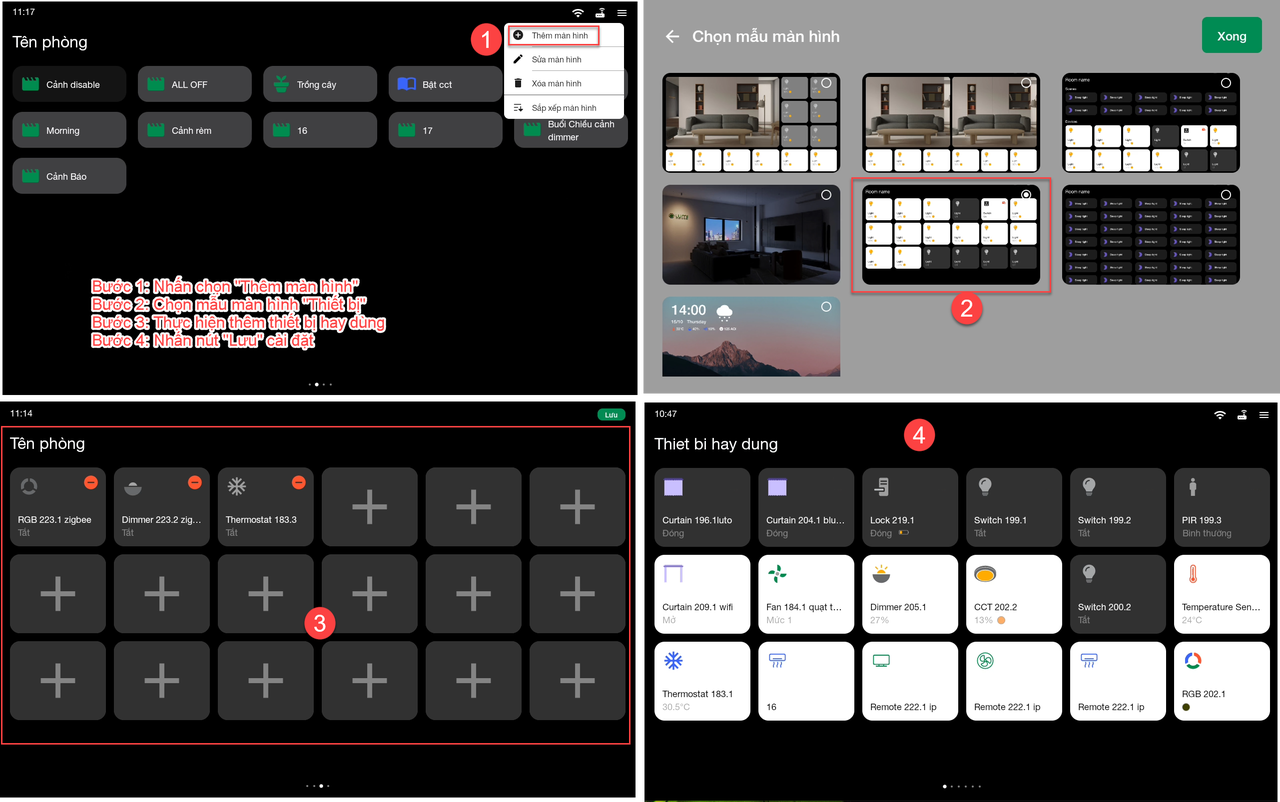

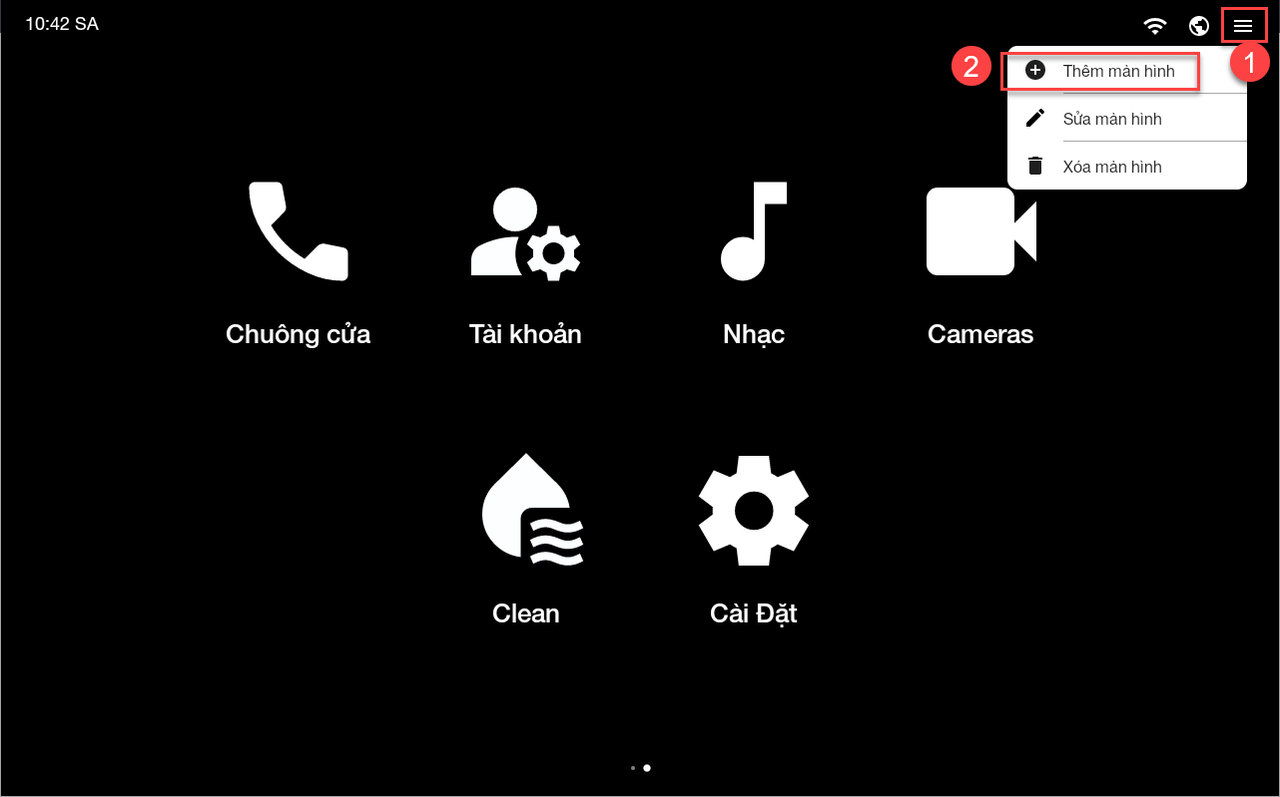

Bước 1: Mở ứng dụng, lướt / kéo thả đến màn hình Cài đặt để thực hiện "+" Thêm màn hình
Bước 2: Chọn mẫu màn hình phù hợp với mục đích sử dụng Wallpad.
Lưu ý: Khi OTA từ bản trước đó lên bản v1.0.9 màn hình chờ sẽ bị mất. Người dùng phải tự thêm lại.
Bước 3: Thêm thiết bị, cảnh hoặc camera người dùng yêu thích, hay sử dụng.
https://www.youtube.com/watch?v=aT%5F33QEESPk
Lưu ý: Với mẫu giao diện 3, người dùng có thể đặt tên cho màn hình.
Bước 4: Hoàn thành cấu hình màn hình điều khiển, người dùng có thể thực hiện điều khiển thiết bị, kích hoạt cảnh và xem camera.
Bước 5: Ngoài ra, người dùng có thể sửa hoặc xoá màn hình và sắp xếp thứ tự xuất hiện của các màn hình tuỳ vào mục đích sử dụng**. (update v1.0.9)**
#Cấu hình giao diện điều khiển 3D
Lưu ý : Để sử dụng tính năng 3D, người dùng cần thực hiện cấu hình thiết bị, cảnh trong phòng trên App Lumi Life Desktop theo HDSD
Hỗ trợ điều khiển các thiết bị
Thiết bị lighting: nhấn vào thiết bị hoặc xung quanh thiết bị để thay đổi trạng thái bật /tắt
Rèm | Cửa cuốn | cửa cổng: nhấn vào thiết bị sẽ hiển thị popup cho phép đóng, mở, dừng theo mức.
RGB: nhấn vào thiết bị hoặc xung quanh thiết bị để bật/tắt, nhấn giữ để mở popup thay đổi màu, mode
RGBWW: nhấn vào thiết bị hoặc xung quanh thiết bị để bật/tắt, nhấn giữ để mở popup thay đổi màu, mode, độ sáng
Remote TV, Remote Điều hòa, Remote Quạt: nhấn vào sẽ hiển thị tab remote để điều khiển
VRV Daikin: Nhấn vào sẽ hiển thị tab để điều khiển.
Điều khiển và cập nhật trạng thái thiết bị | nhóm thiết bị
Người dùng có thể thực hiện kích hoạt cảnh bằng cách nhấn chọn Icon Cảnh
Wallpad có hỗ trợ hỗ trợ view camera trong khi sử dụng tính năng 3D
https://youtu.be/%5F0I%5Fy7%5FwGp4
#Chơi nhạc và điều khiển âm thanh đa vùng
Wallpad kết nối nội mạng với thiết bị Âm thanh đa vùng V3.1 trong cùng dải mạng, người dùng có thể phát nhạc thông qua USB, link nhạc Cloud.
Có thể nhóm nhiều thiết bị Âm thanh đa vùng với nhau để cùng phát nhạc, tối đa 7 thiết bị kết nối tới cùng một dải mạng Local.
Cho phép người dùng tìm kiếm bài hát.

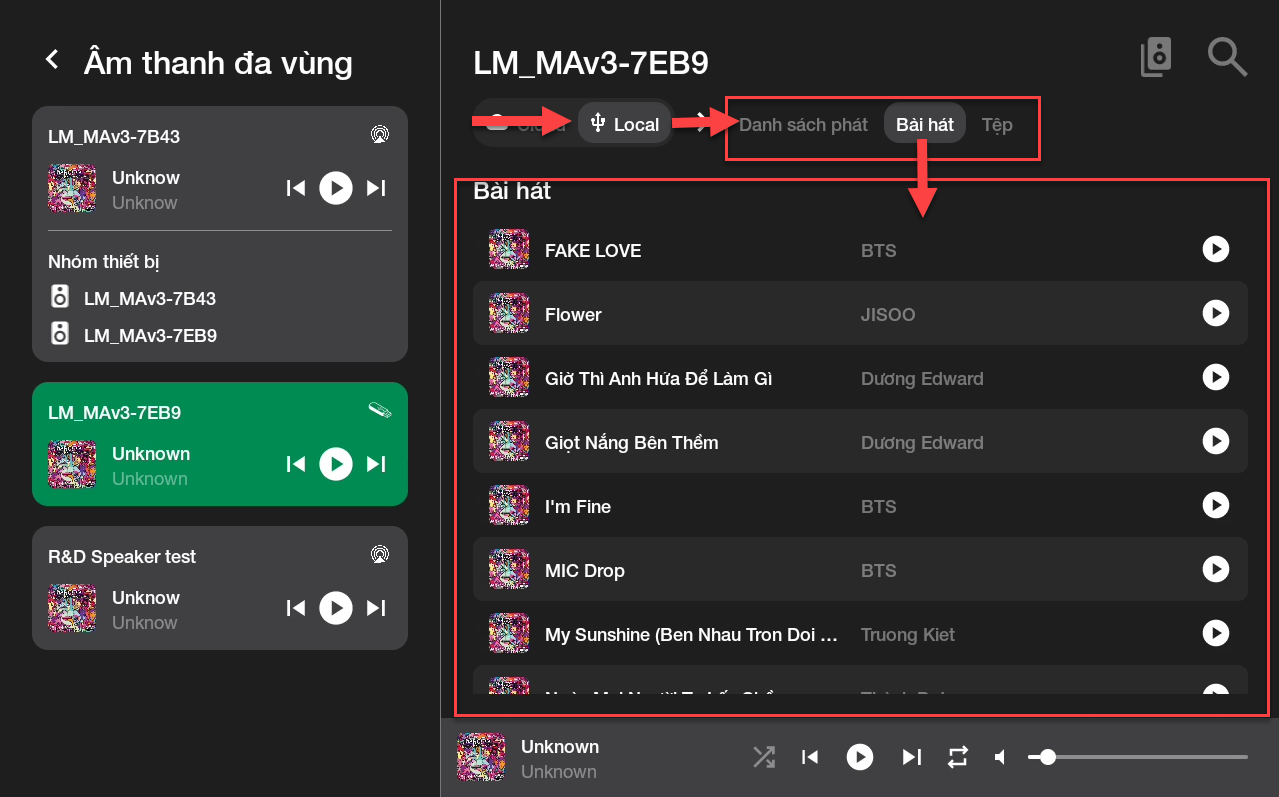

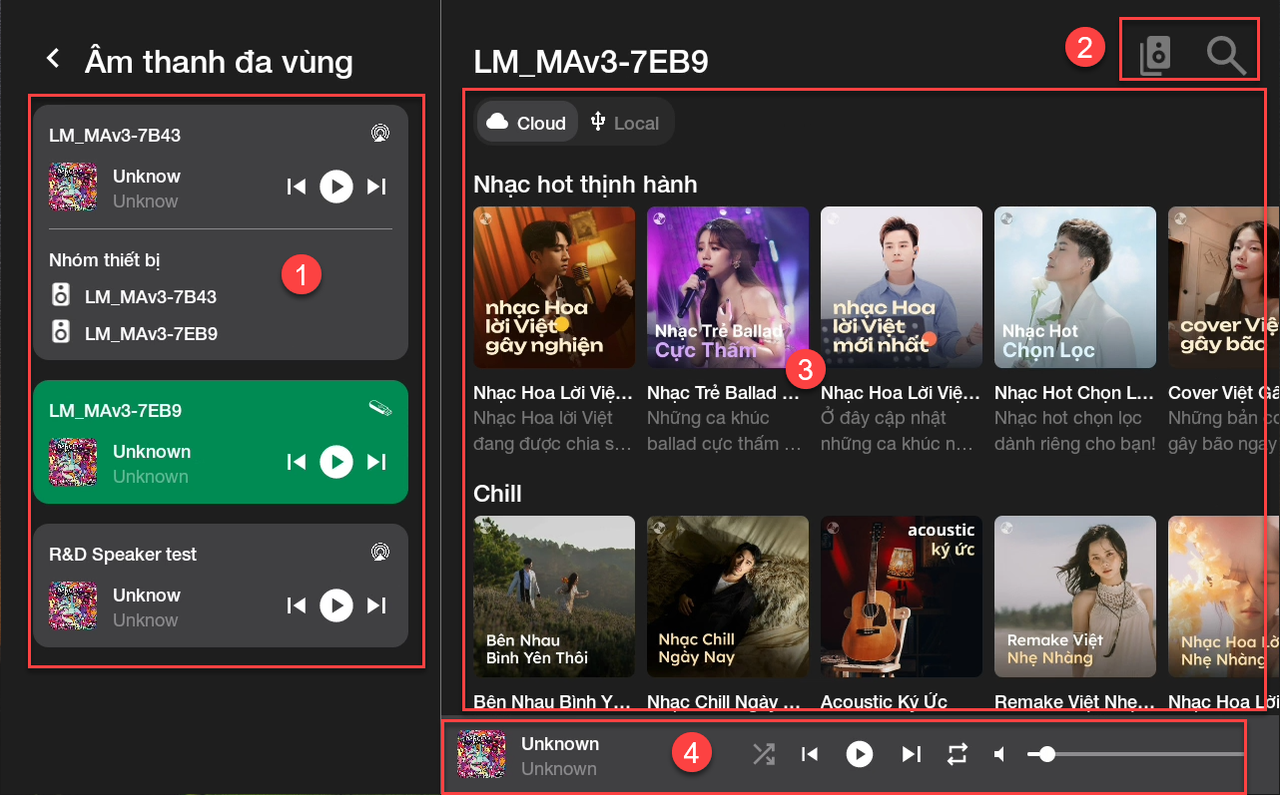

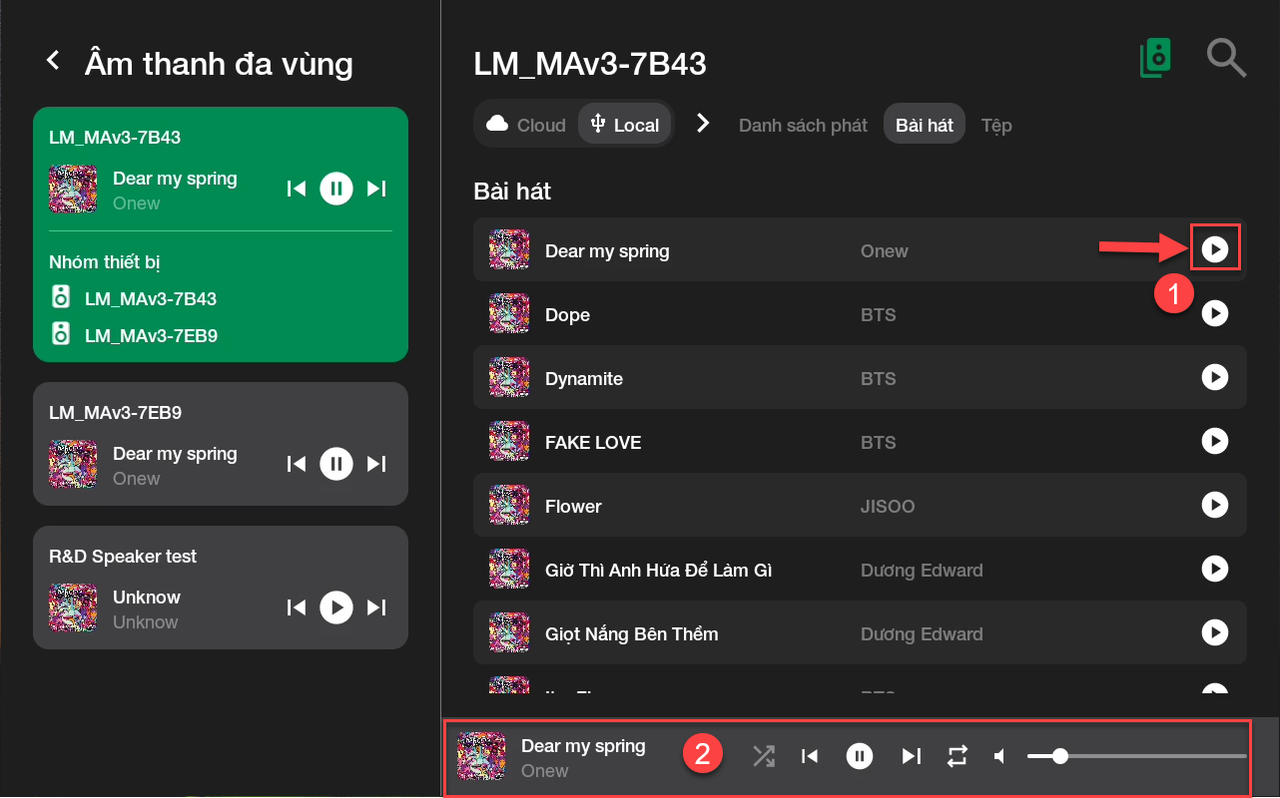

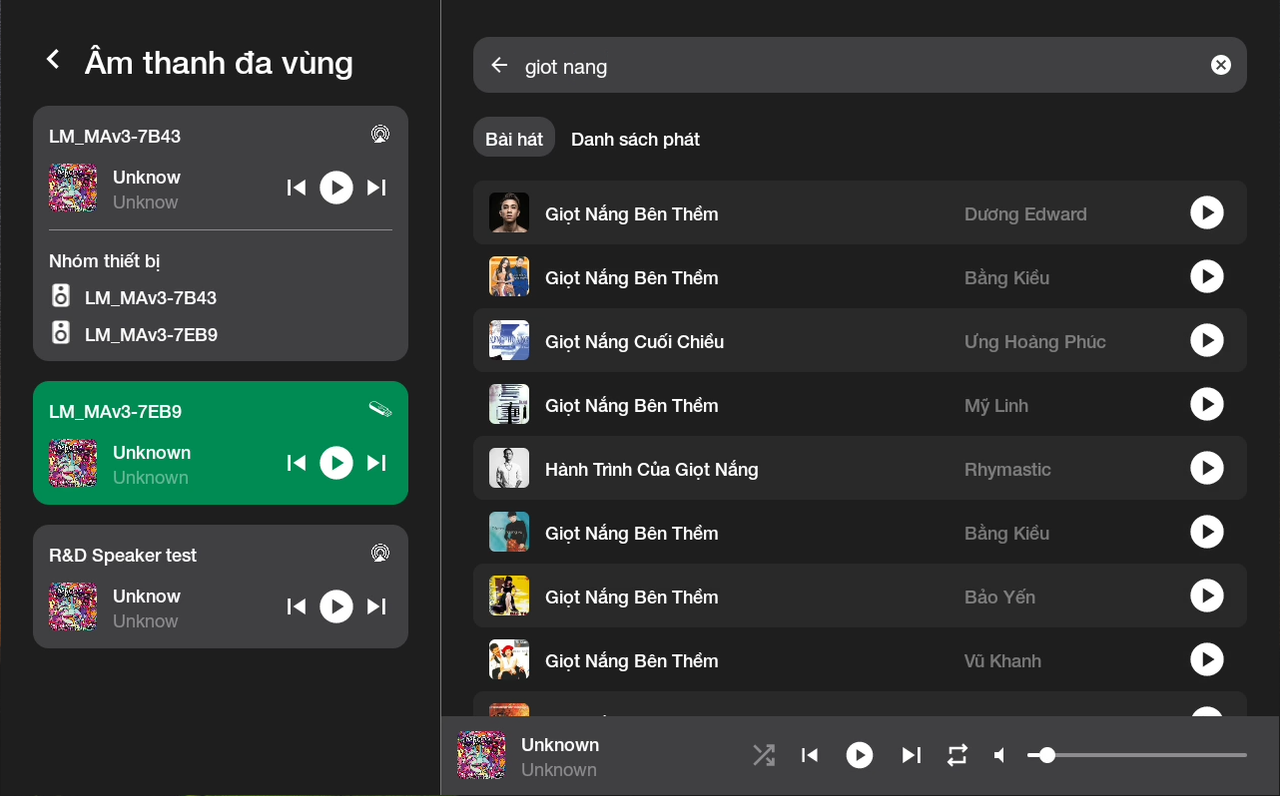

#Giao diện chơi nhạc bao gồm 4 phần
(1): Danh sách các thiết bị MAV3
Thiết bị tự động quét và hiển thị trong mạng
Người dùng có thể làm mới danh sách khi chưa tìm thấy thiết bị MAV3.
Khi các thiết bị được nhóm thành nhóm sẽ hiển thị gom nhóm ở danh sách.
(2): Chức năng nhóm và tìm kiếm bài hát

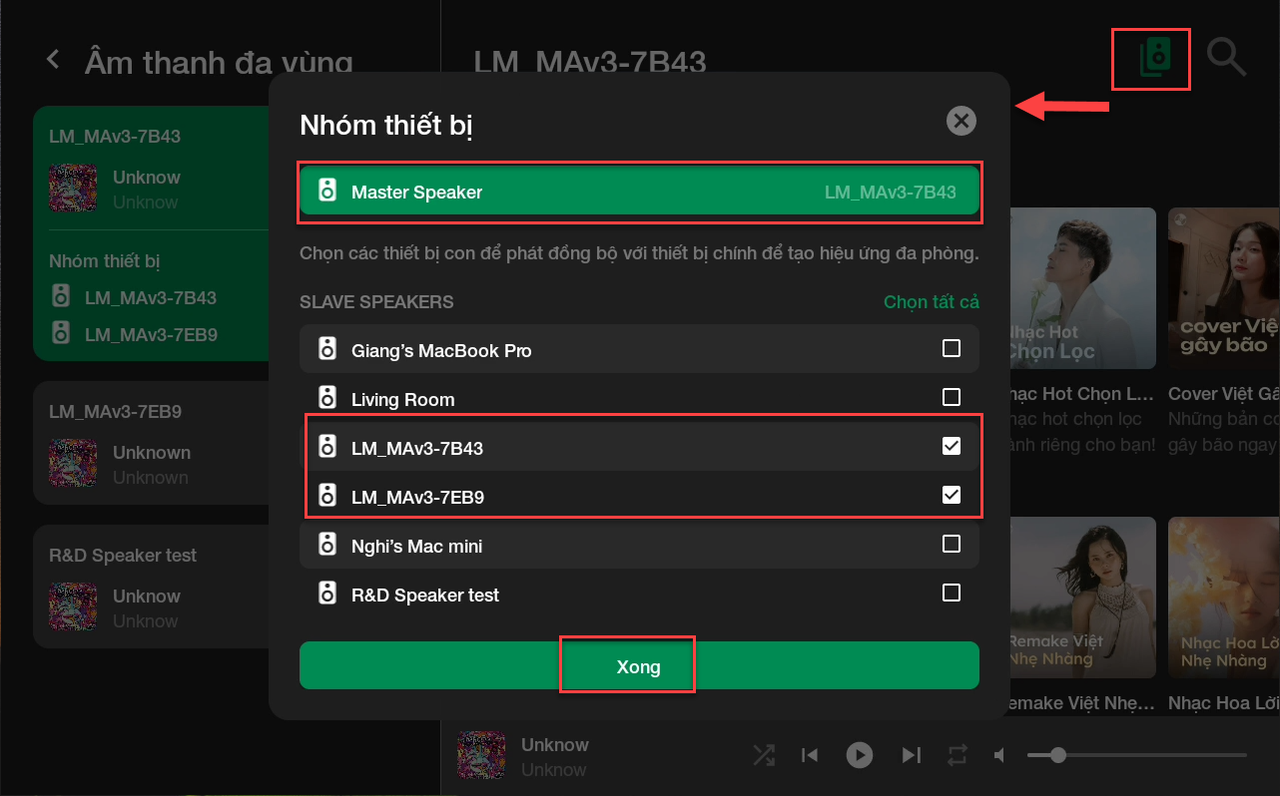

Chức năng nhóm và huỷ nhóm loa
Khi nhóm thiết bị: Icon nhóm sáng lên khi thiết bị là Master và đang thực hiện nhóm với các loa khác.
Khi huỷ nhóm thiết bị: Người dùng nhấn vào icon để thực hiện thao tác nhóm và xoá nhóm loa.
Tìm kiếm bài hát
Người dùng có thể tìm kiếm tên bài hát, ca sĩ, playlist... trên Cloud.

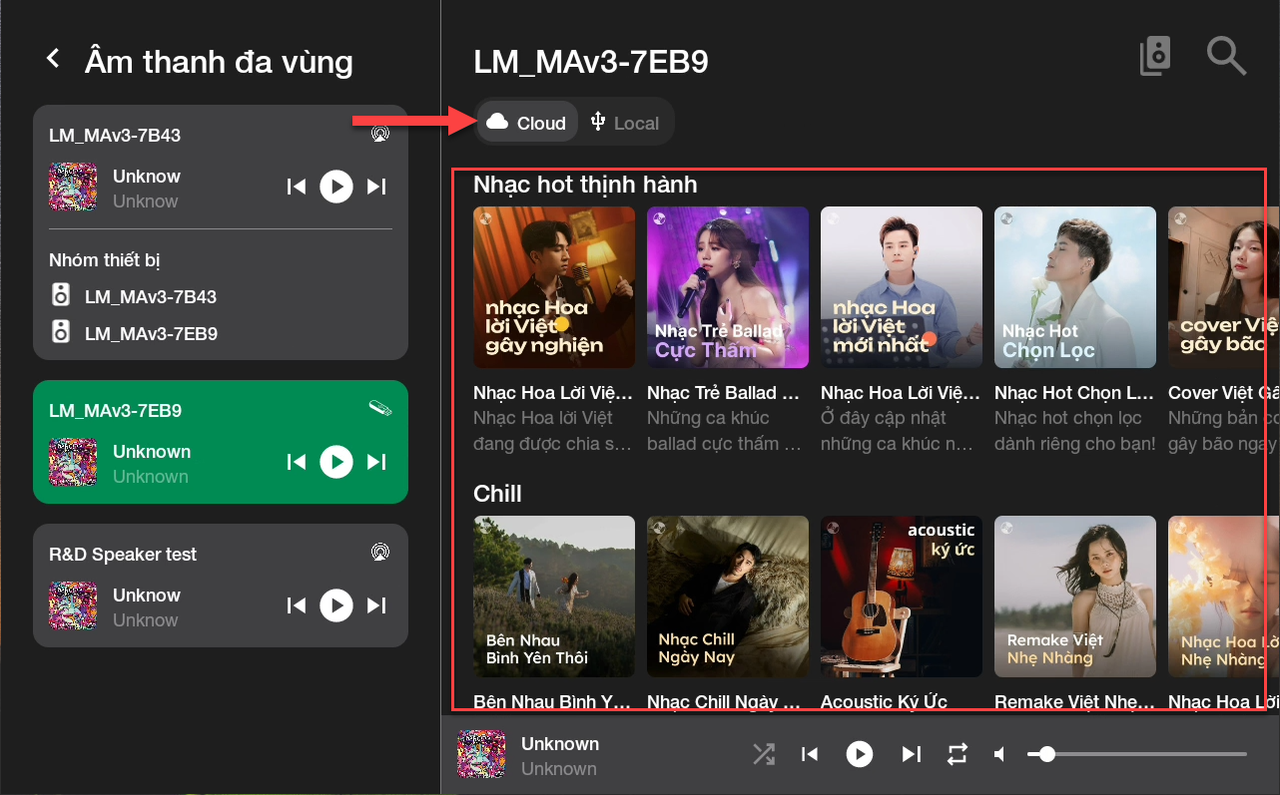

(3): Hiển thị thông tin nguồn nhạc
Có 2 loại nguồn nhạc: USB và Cloud
Cloud: hiển thị danh sách các bài hát (nguồn nhạc Zing) được sắp xếp theo chủ đề, album...
USB: nguồn chơi nhạc local được load từ USB cắm vào thiết bị MAV3. Sắp xếp theo folder, danh sách bài hát.

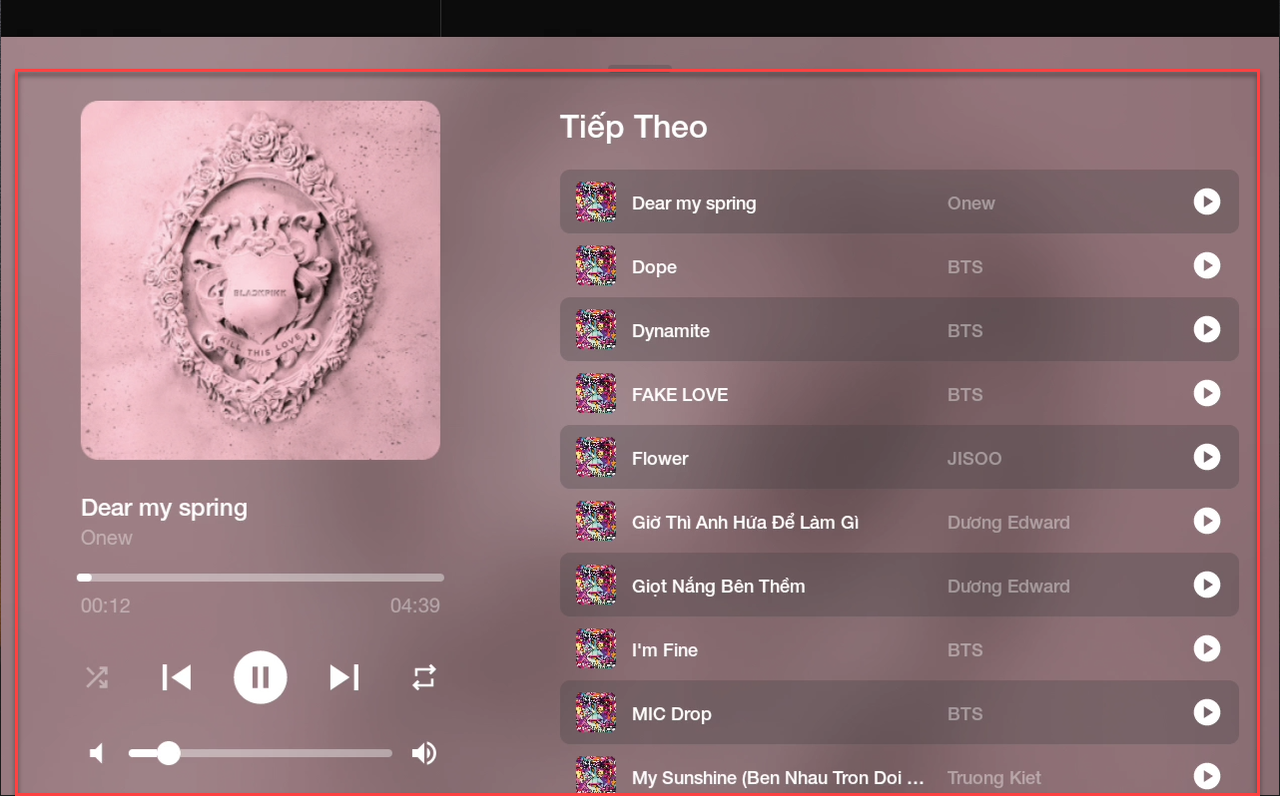

(4) Điều khiển nhạc
Cho phép người dùng chơi nhạc: play|pause|next|previous|chế độ chơi nhạc cho phép lặp - ngẫu nhiên..., điều chỉnh âm lượng.
Điều khiển nhạc nhanh
Trình chơi nhạc đầy đủ qua playlist, album

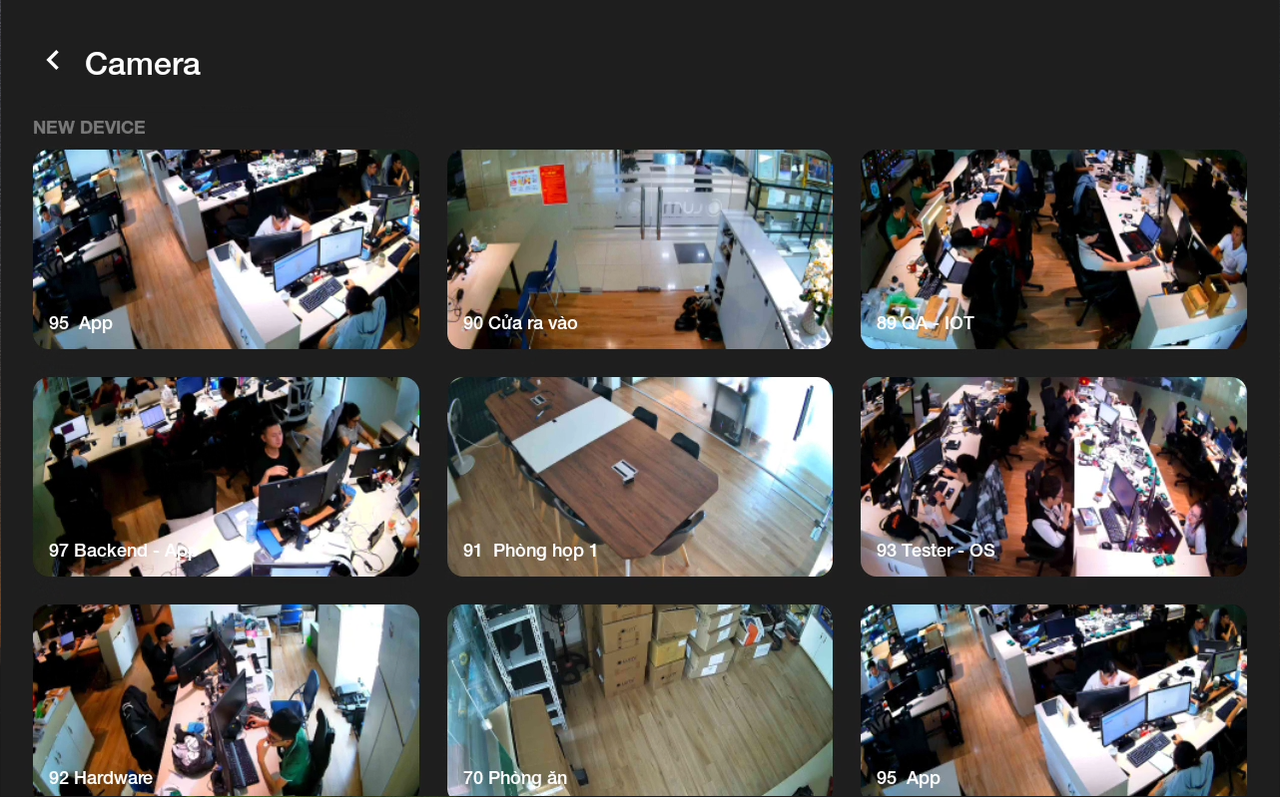

#Giao diện xem camera
Hiển thị "Danh sách camera" trong nhà được sắp xếp theo tầng.
Hỗ trợ đa dạng loại camera: Hikvision, Dahua, Lupa....
Hiển thị danh sách camera thường, camera AI.
Xem stream camera IP trong mạng local thông qua RTSP.
Tại màn hình xem camera, hỗ trợ xem camera toàn màn hình.
Di chuyển nhanh khi người dùng thao tác " nhấn - kéo lên - xuống" và "lựa chọn" camera cần xem.
#Giao diện chuông cửa
Wallpad tích hợp chức năng Chuông cửa màn hình hỗ trợ người cho phép gọi giữa các thiết bị
Hỗ trợ chế độ không làm phiền vào buổi tối.
Cho phép người dùng thay đổi nhạc chuông, âm lượng của thiết bị
Người dùng có thể sử dụng nội bộ thiết bị Wallpad với nhau trong trường hợp không có chuông hình. Tối đa 7 thiết bị ( 1 thiết bị Wallpad cấu hình mode Master, 7 thiết bị khác cấu hình mode Slave). Cấu hình thiết Master theo hướng dẫn .
#Giao diện màn hình

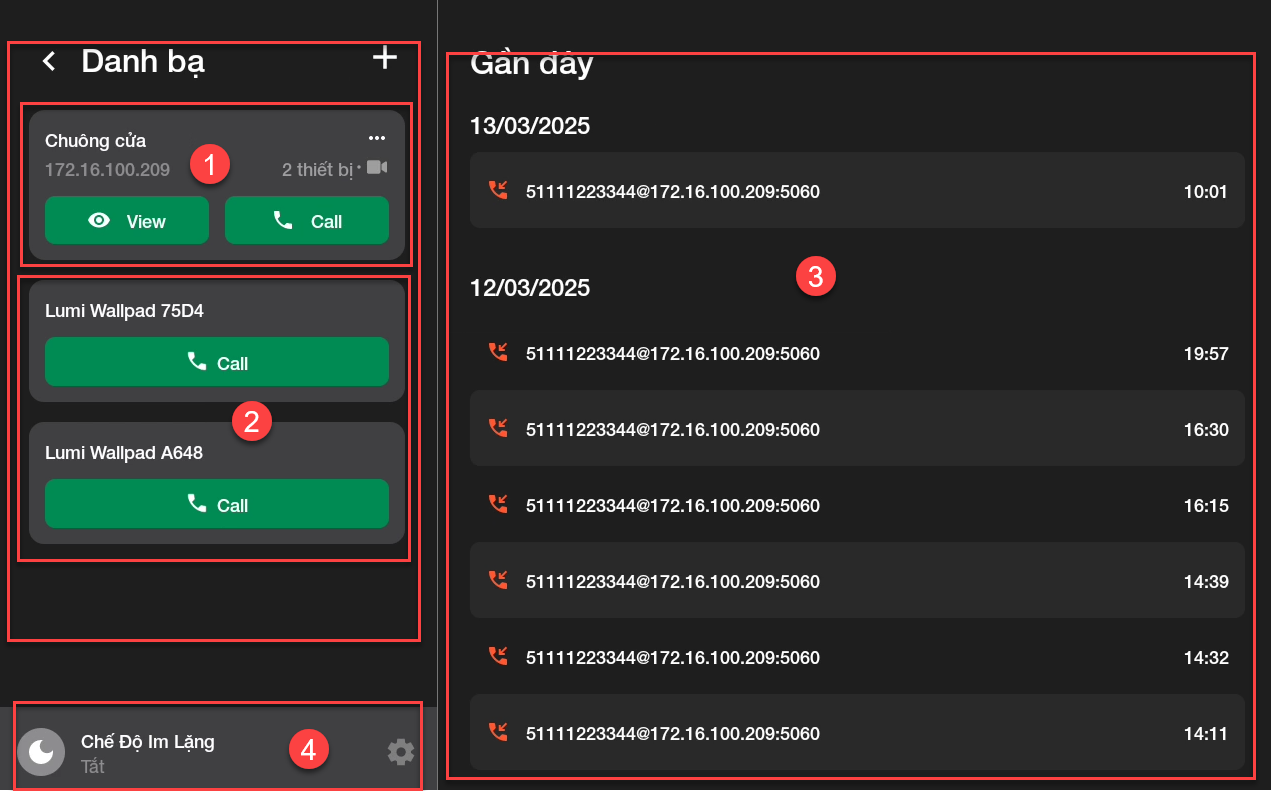

Giao diện gồm 4 phần:
(1) Thiết bị chuông cửa: hiển thị thông tin thiết bị chuông cửa trong nhà (update v1.0.9)
(2) Danh bạ: hiển thị tên của thiết bị Wallpad
(3) Lịch sử cuộc gọi gần đây: cho phép người dùng xem thông tin lịch sử cuộc gọi đi, cuộc gọi đến, cuộc gọi nhỡ, cuộc gọi bị huỷ.
(4) Chế độ im lặng: người dùng tuỳ chỉnh chế độ im lặng không làm phiền theo các khung thời gian.
Thời gian bắt đầu: Mặc định 22:00
Thời gian kết thúc: Mặc định 5:00
Lưu ý: Trong khoảng thời gian người dùng cài đặt chế độ im lặng sẽ không thực hiện được cuộc gọi đến tới thiết bị. Hệ thống tự động lưu cuộc gọi thành cuộc gọi nhỡ.
#Hướng dẫn kết nối Wallpad với chuông cửa BasIP
Lưu ý: Hiện tại Wallpad chỉ hỗ trợ tích hợp với chuông hình của hãng BasIP. Không hỗ trợ tích hợp với chuông hình của Hikvision hay Dahua,…
Bước 1: Thiết bị chuông cửa BasIP và Wallpad phải cùng dải mạng, phải luôn bật Wifi.

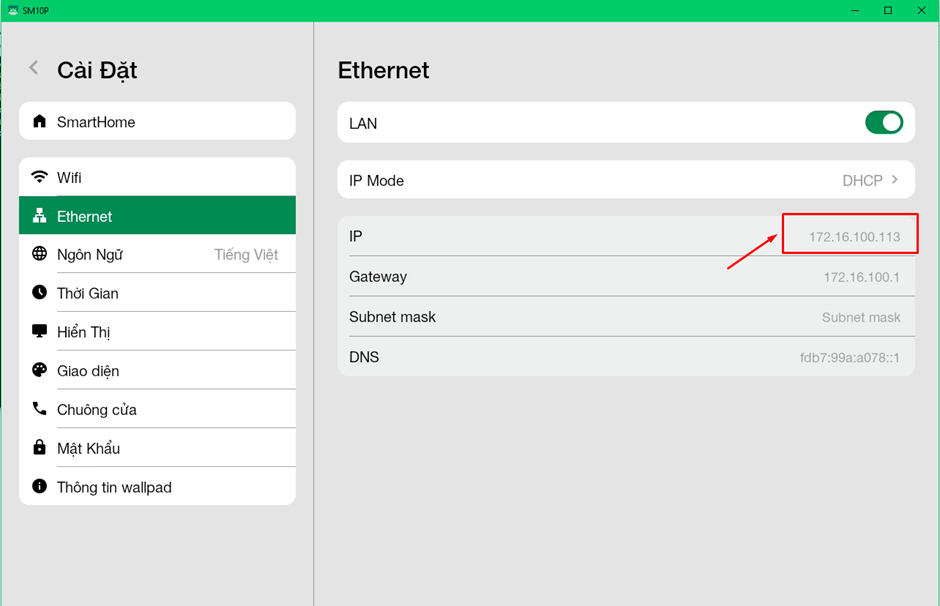

Bước 2: Xem địa chỉ IP của thiết bị Wallpad.
Bước 3: Scan ip của thiết bị chuông cửa BasIP (tìm và xem theo MAC thiết bị BasIP)

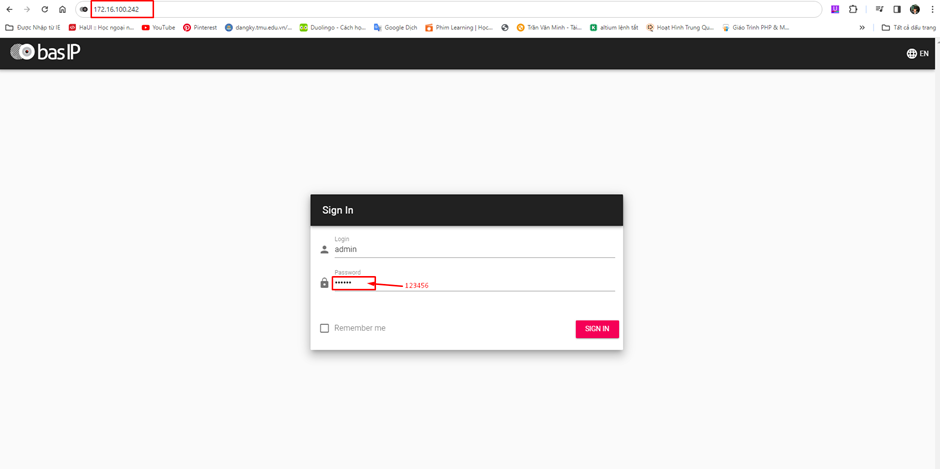

Bước 4: Mở trình duyệt web, truy cập vào địa chỉ IP của thiết bị BasIP đã scan thấy ở bước 3.
Tài khoản: admin
Mật khẩu: 123456
Bước 5: Cấu hình IP call: sip:lumi@Ip_wallpad
Ví Dụ: Ip wallpad (lấy tại bước 2) là: 10.10.60.100 thì cấu hình ip call là: sip:lumi@10.10.60.100

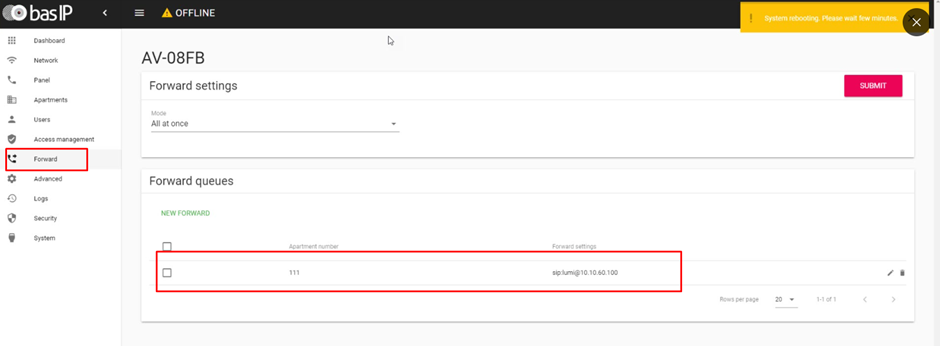

Tại menu Forward chọn New Forward vào cấu hình thay đổi IP đúng với ip thực tế của wallpad.
Bước 6: Nhấn call từ thiết bị chuông của BasIP.

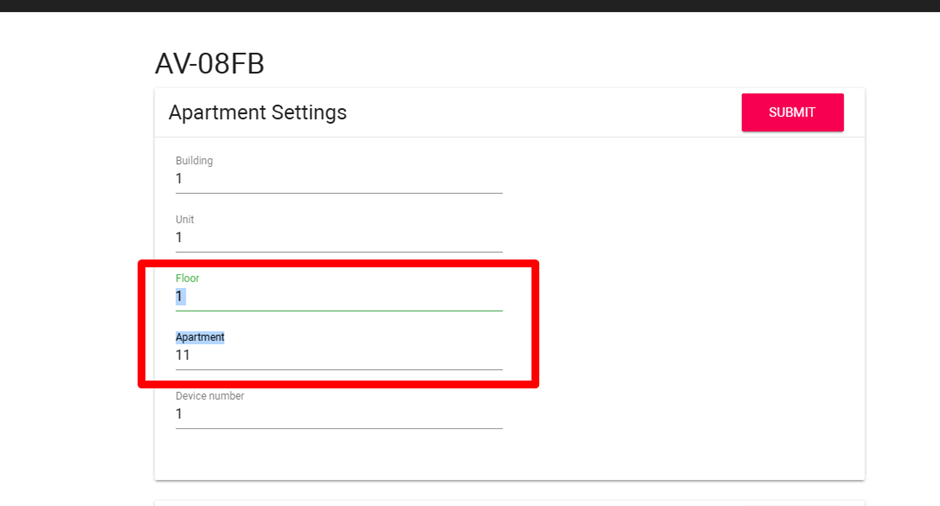

Lưu ý: Apartment Number = Floor + Apartment
Note: Apartment Number nhập tại bước 5 sẽ là 111
#Hướng dẫn nhập user & password & port cho thiết bị chuông BasIP để view hình ảnh
Bước 1: Thiết bị chuông cửa BasIP và Wallpad phải cùng dải mạng, phải luôn bật Wifi.
Bước 2: Xem địa chỉ IP của thiết bị Wallpad.
Bước 3: Scan ip của thiết bị chuông cửa BasIP (tìm và xem theo MAC thiết bị BasIP)
Bước 4: Mở trình duyệt web, truy cập vào địa chỉ IP của thiết bị BasIP đã scan thấy ở bước 3.
Tài khoản: admin
Mật khẩu: 123456

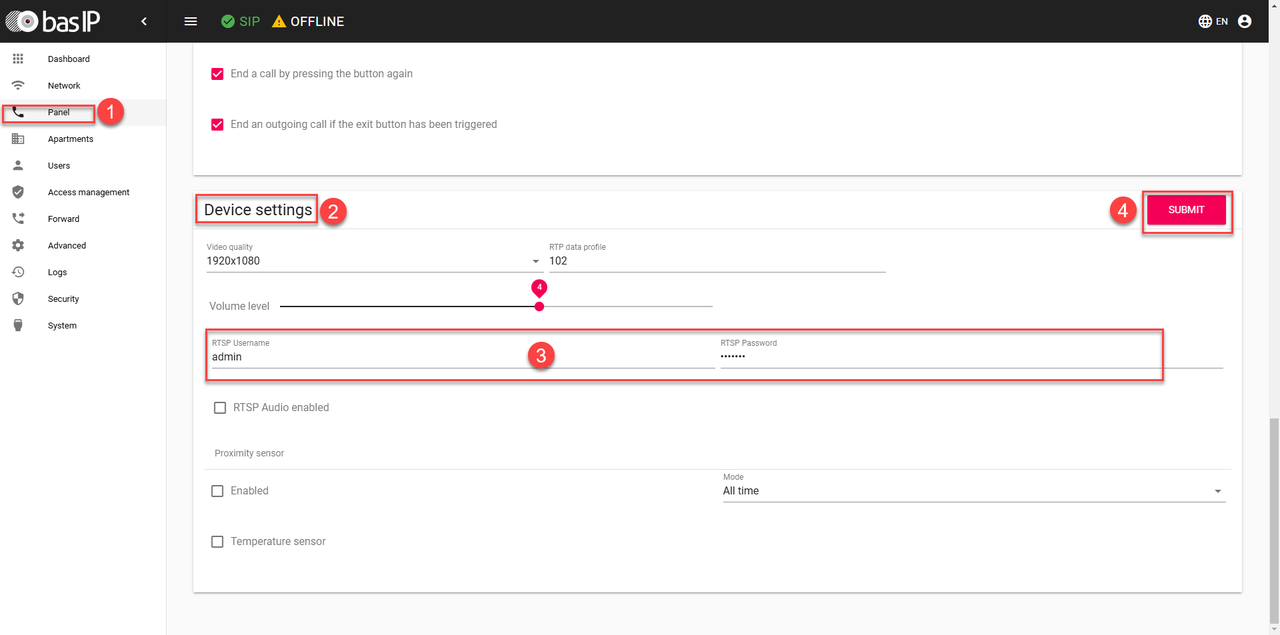

Bước 5: Nhấn chọn Panel , chọn Device settings lấy thông tin RTSP username, RTSP password

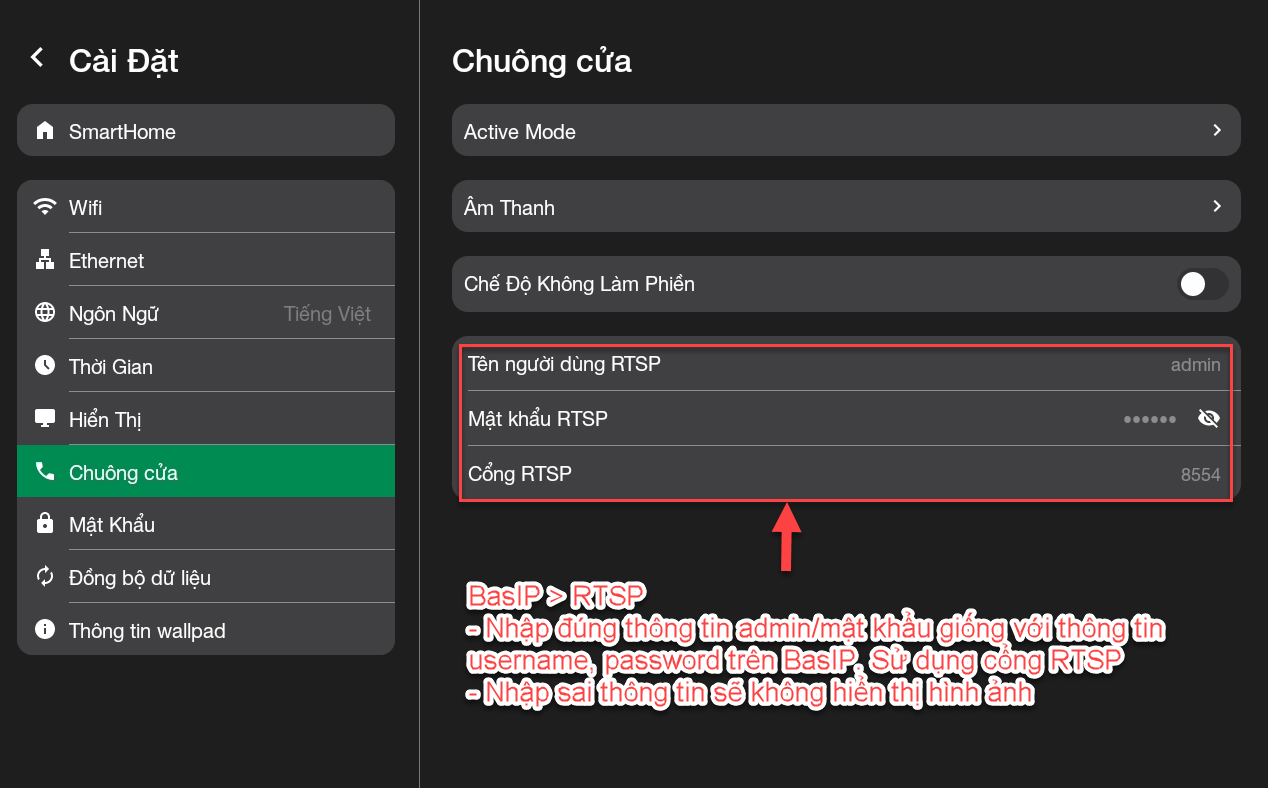

Bước 6: Truy cập Wallpad, đi đến Cài đặt > Chuông cửa nhập thông tin:
Tên người dùng RTSP
Mật khẩu RTSP
Cổng RTSP: mặc định 8554.
Lưu ý:
Cổng RTSP không thay đổi. Tên người dùng và mật khẩu RTSP giống với thông tin trên BasIP.
Mặc định cấu hình trên BasIP đang tài khoản admin và mật khẩu 123456. Do đó nếu không thay đổi thì không cần thực hiện bước này.
Khi cấu hình sai thông tin sẽ không có hình ảnh trên màn hình khi gọi nhưng vẫn có âm thanh
Bước 7: Thực hiện cuộc gọi & kiểm tra hiển thị video khi đổ chuông & khi gọi.
2024-12-02_16-20-15.mp4

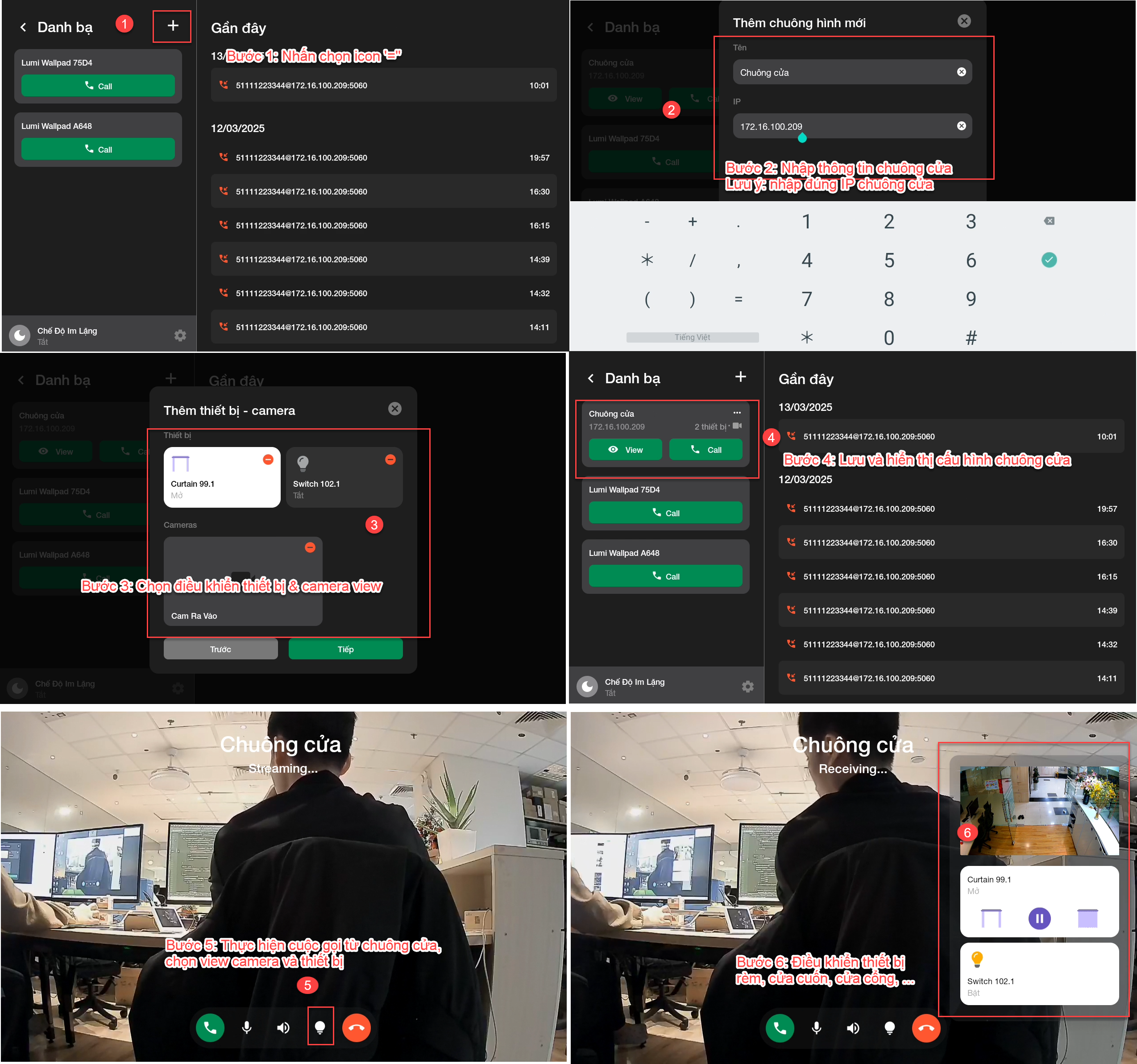

#Hướng dẫn thêm chuông cửa để điều khiển thiết bị & view camera khi có cuộc gọi (update v1.0.9)
Cấu hình: thêm camera, thiết bị điều khiển (chỉ lấy default trạng thái thiết bị - thiết bị luôn tắt, rèm luôn mở)
Cho phép view camera / gọi đến chuông cửa BasIp.
Lưu ý: Cấu hình chuông hình vẫn lưu lại dữ liệu khi chuyển từ nhà này sang nhà khác.

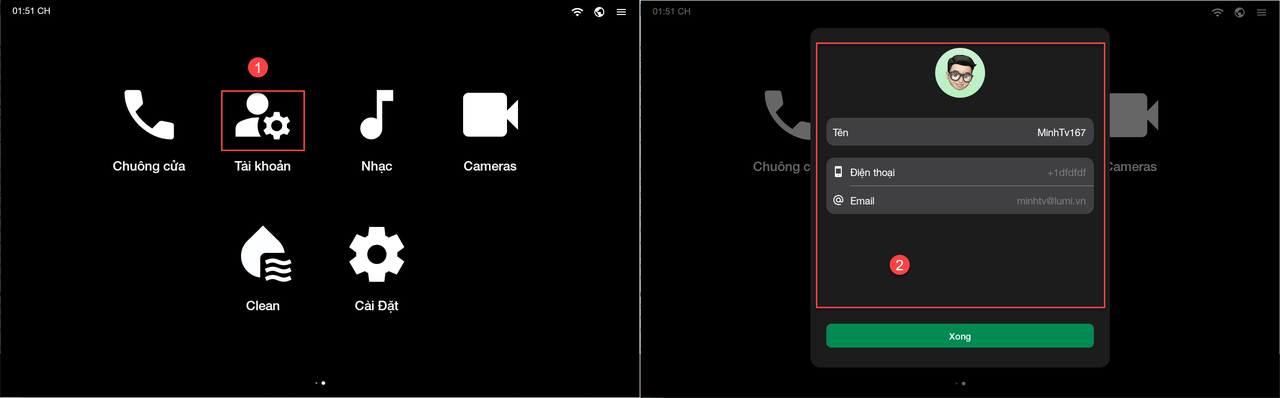

#Tài khoản
Lưu ý: Chỉ cho phép người dùng xem thông tin tài khoản (không đồng bộ dữ liệu khi sửa, cập nhật)

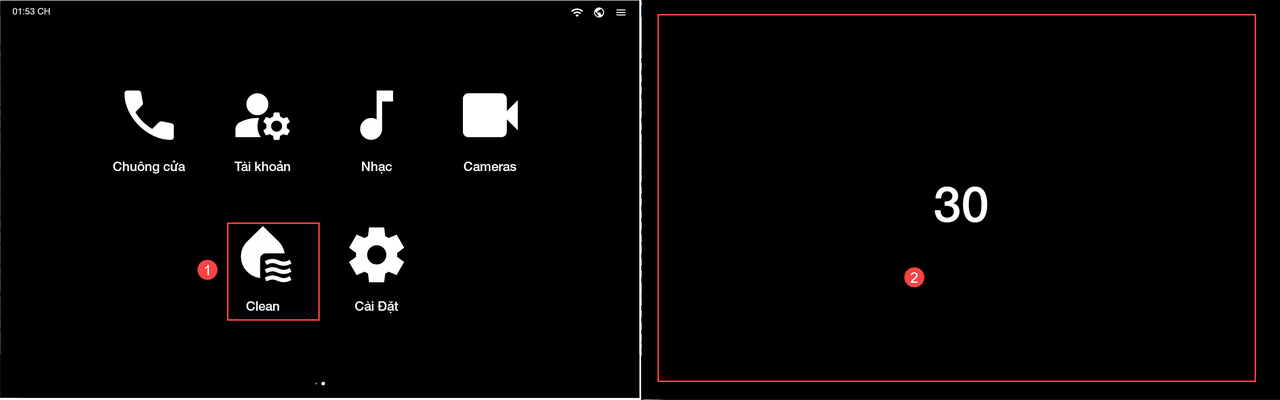

#Clean vệ sinh màn hình
Tính năng được sử dụng khi người dùng muốn làm sạch màn hình khi màn hình bị bị bám bẩn.
Để vệ sinh màn hình ta dùng khăn lau mềm, không xịt trực tiếp nước hoặc chất tẩy rửa vào thiết bị.
Người dùng nhấn chọn “Clean” để thực hiện việc vệ sinh màn hình, hiển thị đếm ngược 30s về 0s ( Sau 30s thiết bị sẽ hoạt động lại bình thường**)**
#Menu cài đặt

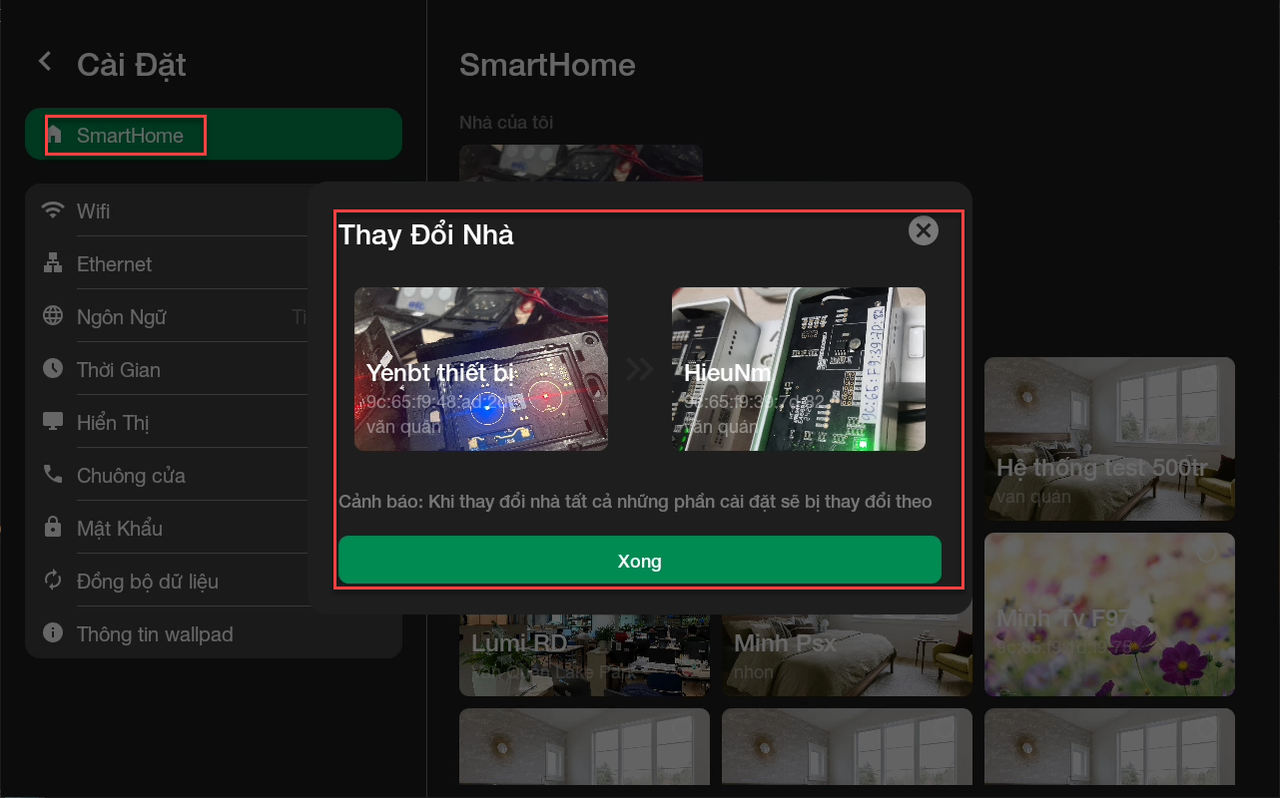

Cài đặt nhà
Danh sách nhà được chia sẻ, admin của tài khoản đăng nhập (lấy dữ liệu từ Lumi life)
Cho phép người dùng thay đổi nhà (khi thay đổi nhà toàn bộ dữ liệu cài đặt sẽ thay đổi)
Cài đặt mạng
Hỗ trợ kết nối Wifi, Lan:

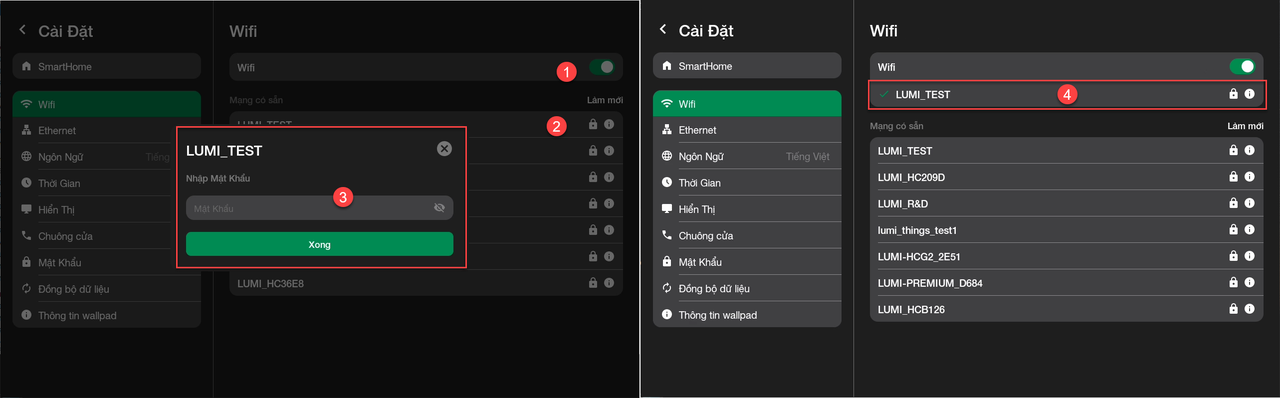

Kết nối Wifi:
Có thể bật / tắt kết nối
Chọn wifi kết nối
Nhập mật khẩu wifi và Lưu lại
Thực hiện kết nối. Người dùng có thể làm mới mạng có sẵn hoặc thay đổi mạng wifi khác.

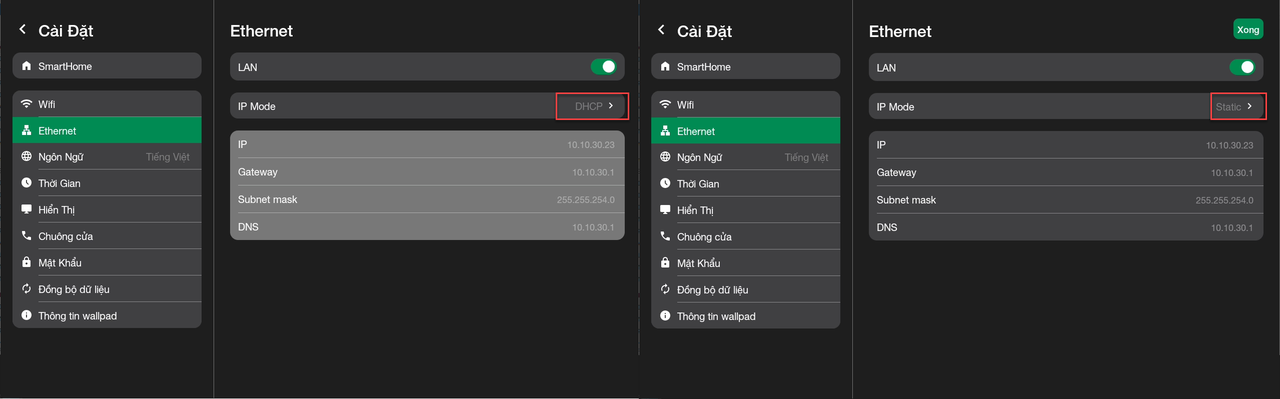

Kết nối LAN

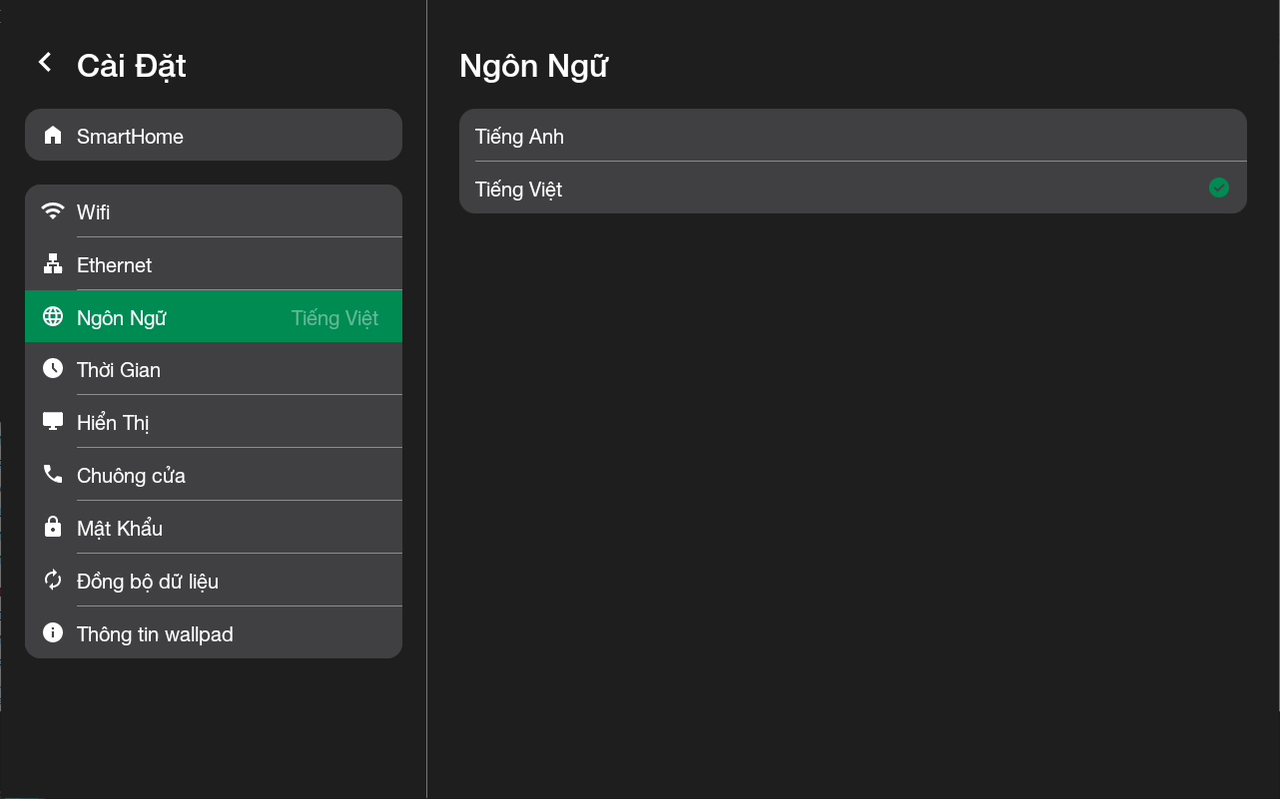

Cài đặt ngôn ngữ
Hỗ trợ ngôn ngữ: Tiếng Anh, Tiếng Việt.
Mặc định ngôn ngữ: Tiếng Việt.
Khi thay đổi ngôn ngữ: toàn bộ ngôn ngữ app thay đổi theo.

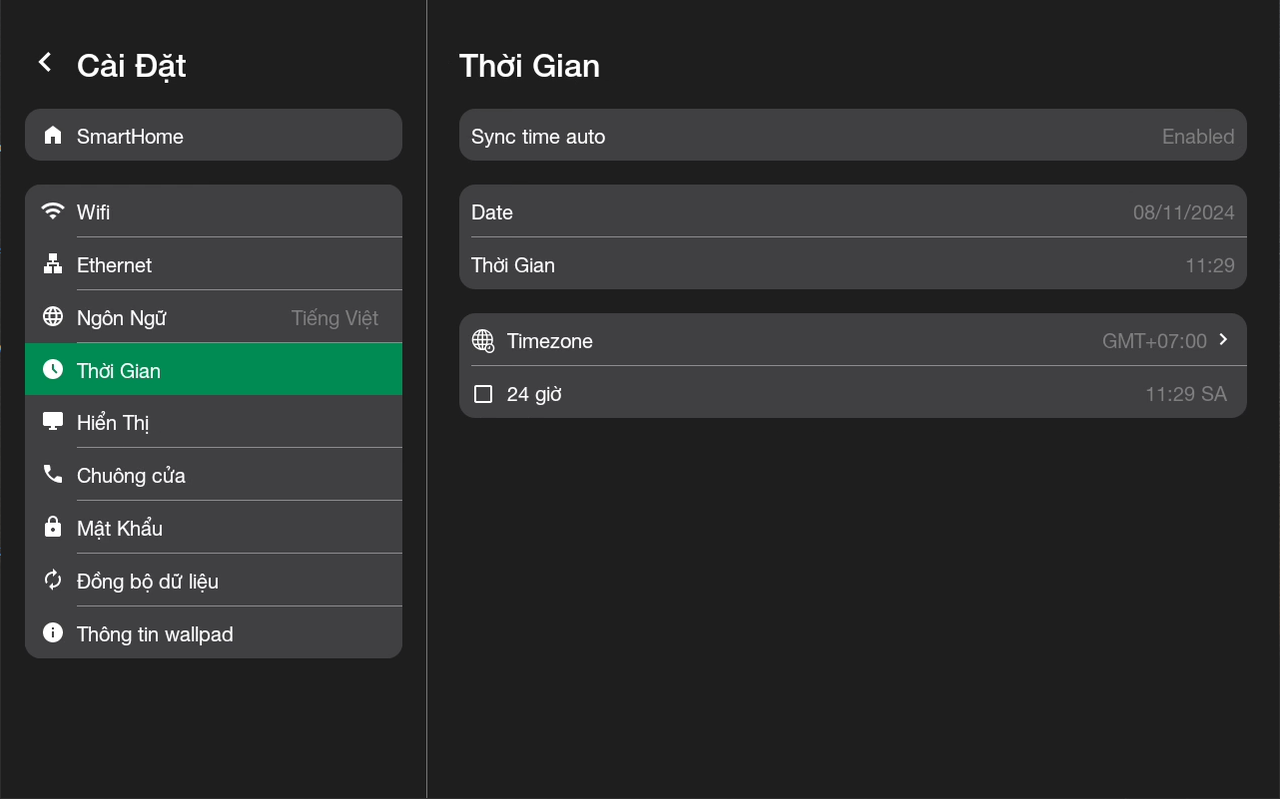

Cài đặt thời gian
Chế độ enable tự động cập nhật thời gian: ngày / giờ
Cài đặt timezone cho sản phẩm (mặc định là timezone GMT +07:00)
Cài đặt thời gian chế độ 12h hay 24h. Với chế độ 12h thì có hiển thị thông tin AM hay PM.
Hiển thị
Chỉnh độ sáng màn hình 0-100%.
Lựa chọn màn hình chờ.
Cài đặt thời gian vào màn hình chờ.
Cài đặt thời gian hết màn hình chờ vào màn hình Sleep.

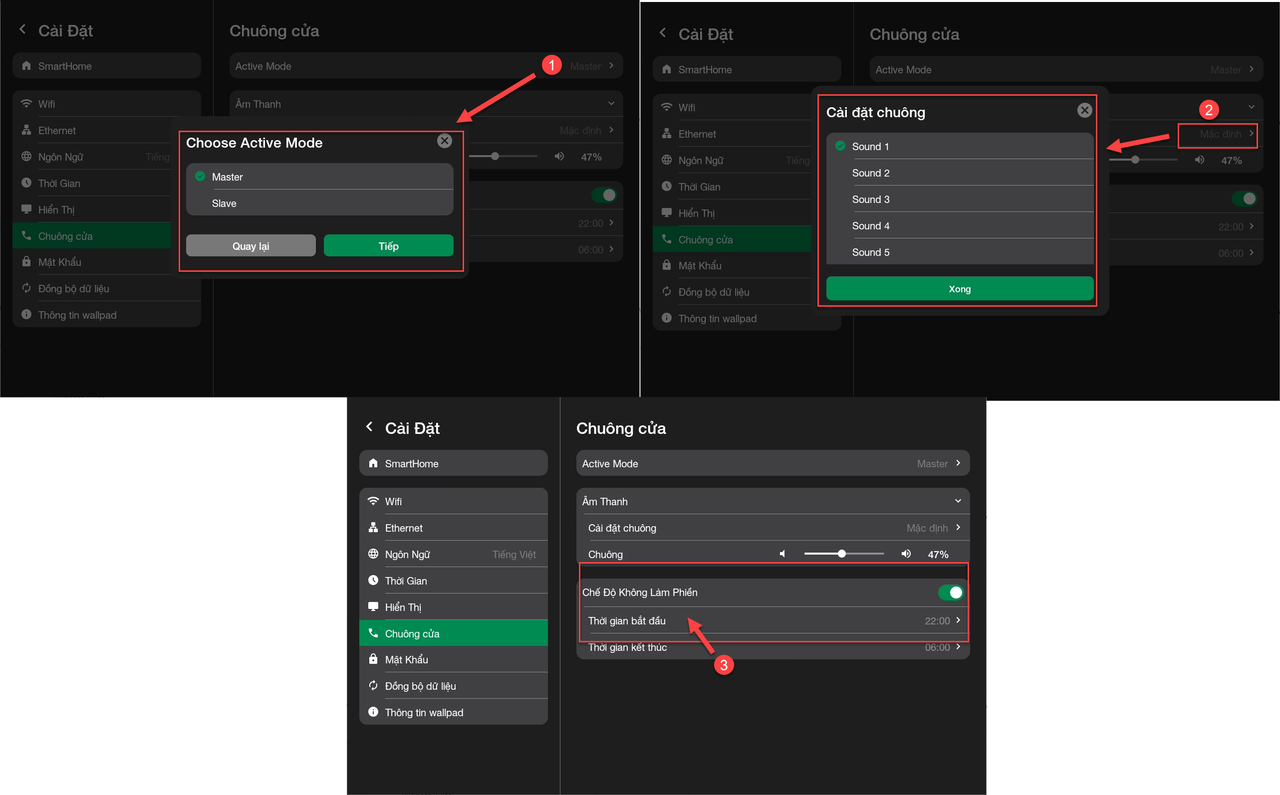

Chuông cửa cho phép người dùng cài đặt thông tin:
Active Mode: Master/slave.
Âm thanh:
Cài đặt chuông: bộ âm thanh có sẵn của hệ thống.
Rung
Mic
Cài đặt chế độ không làm phiền.
Mật khẩu
Thay đổi mật khẩu vào màn hình cài đặt dạng 4 hoặc 6 số.
Tùy chọn bật / tắt cài đặt mật khẩu.

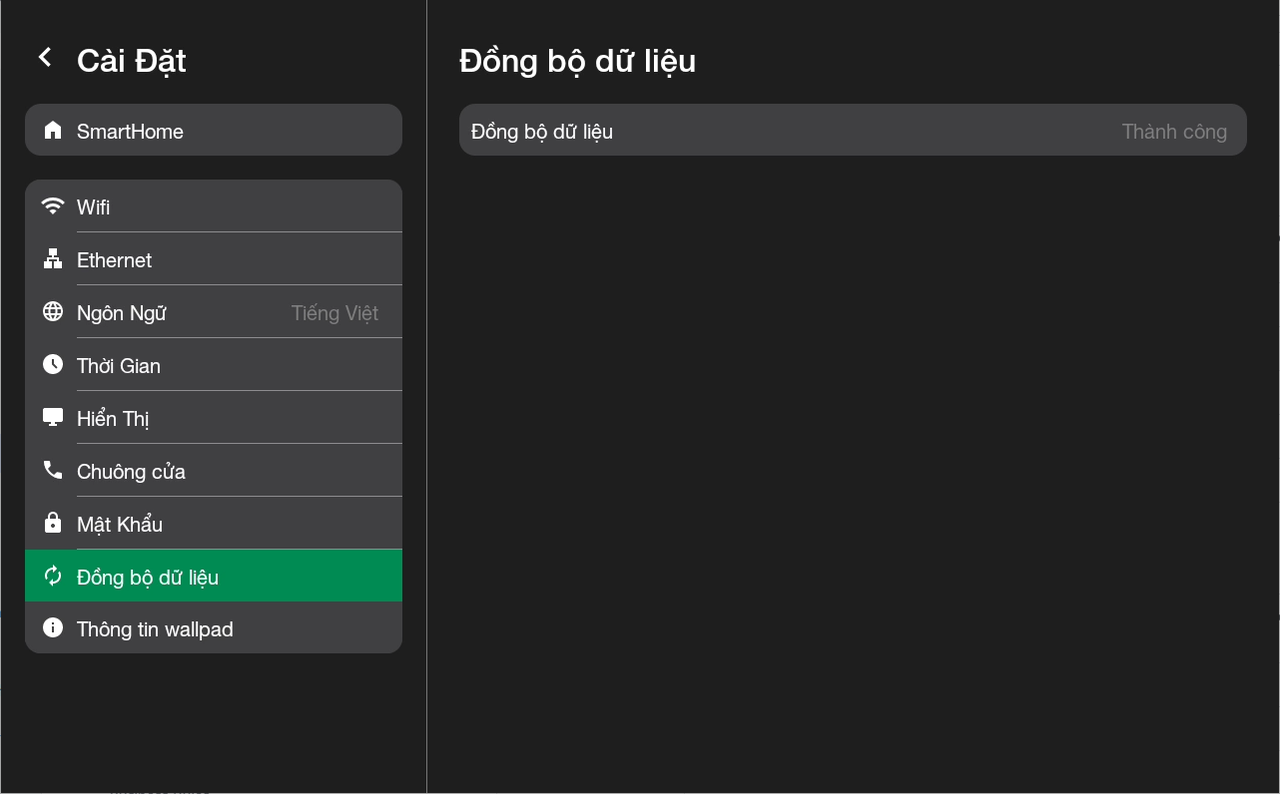

Đồng bộ dữ liệu
Đồng bộ dữ liệu trên Wallpad với app lumi life

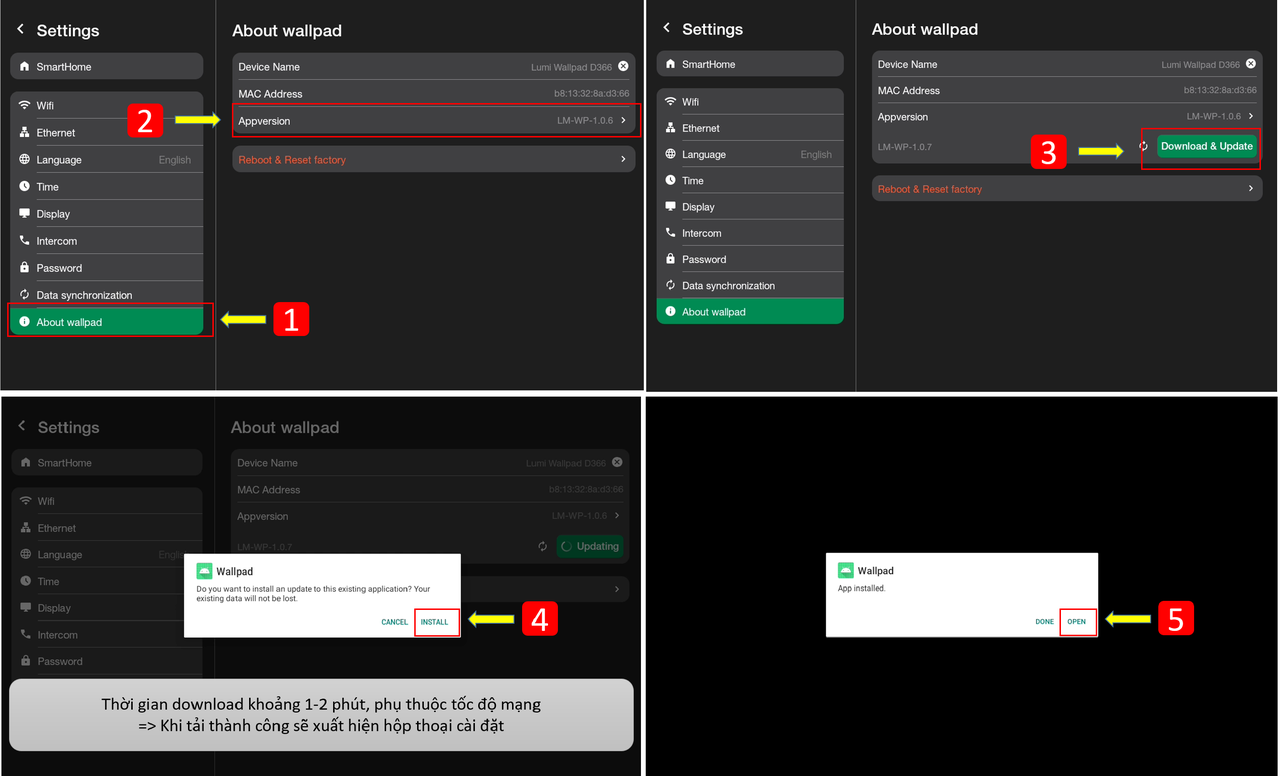

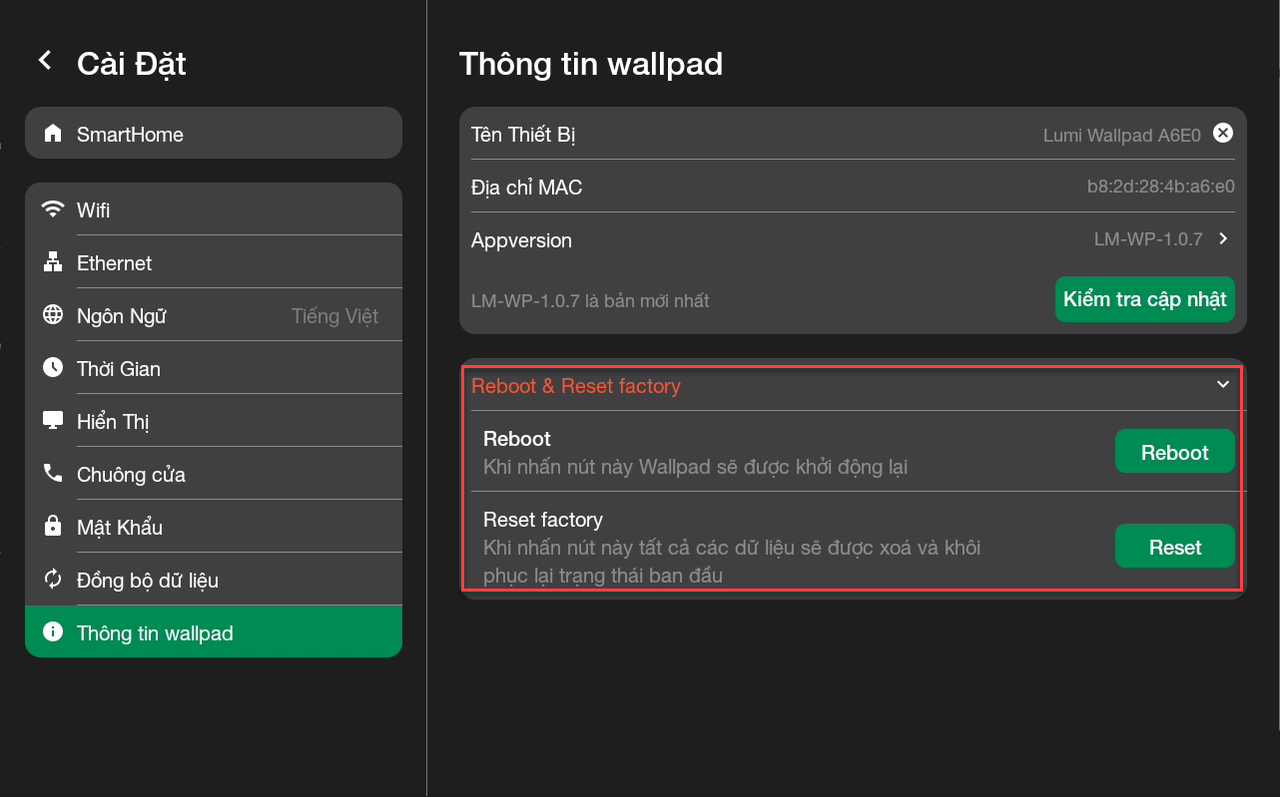

Thông tin Wallpad
Tên mặc định "Lumi Wallpad xxxx" (trong đó xxxx là 4 số cuối của MAC thiết bị)
Người dùng có thể thay đổi tên thiết bị
Xem địa chỉ MAC thiết bị
Appversion
Check Appverion mới
Download và update
Reboot & Reset factory
Reboot thiết bị.
Reset factory thiết bị.
#
Bộ sản phẩm bao gồm
1 Wallpad
1 Đế gắn tường
2 Connecter
