#Tổng quan
Mã sản phẩm: LM-5IN1/B
Thiết bị hỗ trợ 5 tính năng bao gồm: RGBWW, RGB & WW, 5 Dim, 1 Dim 2 WW, 3 Dim 1 WW.
Kết nối: Bluetooth Mesh.
Điều khiển Led dây 12V -> 24V DC.
Thay đổi nhiệt độ màu ánh sáng cho đèn Led dây (Trắng - Ấm): 2700K -> 6500K.
Điều khiển theo nhóm Lighting, HCL, cảnh Lighting, Rule, Cảnh, Lịch.
#Video chi tiết
#Thông số kỹ thuật
Điện áp hoạt động | 12 -> 24V DC |
|---|---|
Công suất tiêu thụ | Max 15A/Tổng - Max 5A/mỗi cổng đầu ra |
Số kênh đầu ra | 5 kênh |
Truyền thông | Bluetooth Mesh |
Công suất phát | 10 dbm |
Khoảng cách giới hạn giữa các thiết bị Bluetooth | 10m/40m (Khi có vật cản/không có vật cản) |
Kích thước | 47.5mm x 49mm x 20.4mm |
Nhiệt độ hoạt động | 0 -> 50 độ C |

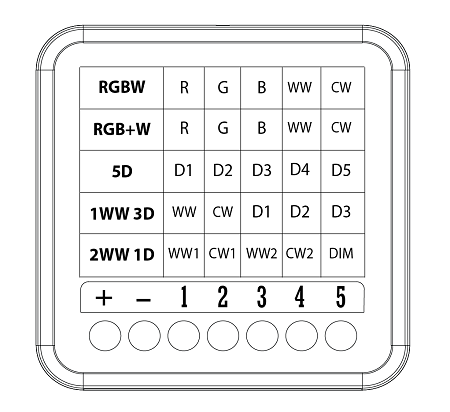

#Chuyến đổi chế độ
Việc chuyển chế độ cần thực hiện trước khi gia nhập mạng.
Nếu thiết bị đã gia nhập mạng, lúc này người dùng cần xóa trên App và thực hiện reset bên dưới thiết bị thì mới có thể chuyển chế độ.
Chế độ mặc định của module sẽ ở mode “RGB & WW”

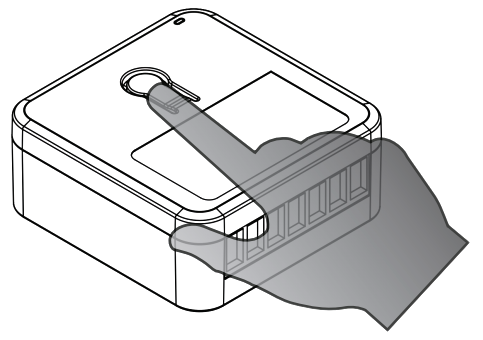

Bước 1: Nhấn giữ nút Config 10 giây đến khi Led nháy hồng 2 lần.
Bước 2: Lựa chọn chế độ bằng cách nhấn nhanh nút Config.
RGBWW: Nhấn 1 lần
RGB & WW: Nhấn 2 lần.
5 Dim: Nhấn 3 lần.
1 WW & 3 Dim: Nhấn 4 lần.
2 WW & 1 Dim: Nhấn 5 lần.
Bước 3: Sau khi cấu hình xong. Đợi 10 giây không thao tác gì thêm, Module sẽ tự động thoát chế độ cài đặt và khởi động lại.
#Sơ đồ đấu nối
Nguồn cấp cho Module và đèn LED dây phải đồng bộ điện áp (VD: Nguồn 12V -> Led 12V, nguồn 24V -> Led 24V).

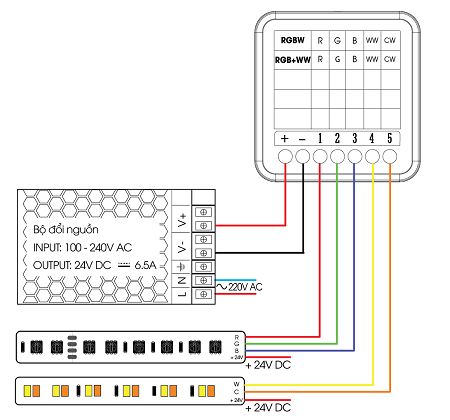

#RGBWW & RGB+WW
Ở chế độ này Module có thể kết nối với 1 dây Led RGB và 1 dây Led WW (Trắng/Ấm).
RGBWW: Tại một thời điểm chỉ có thể điều khiển một trong hai kênh tính năng (RGB hoặc WW). Với Module mới, khi cấp nguồn kênh WW sáng trắng 100%, kênh RGB tắt.
RGB + WW: Hai kênh tính năng được điều khiển độc lập. Với Module mới, khi cấp nguồn cả hai kênh WW và RGB đều sáng trắng 100%.

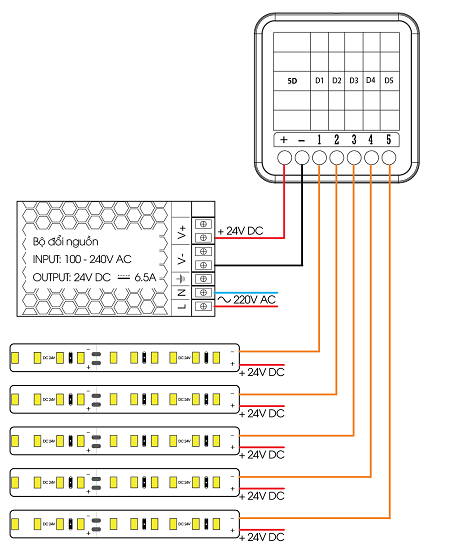

#5 Dim
Module sẽ kết nối với 5 Led dây đơn sắc.
Module có thể tăng/giảm độ sáng cho Led trên mỗi kênh. Với Module mới, khi cấp nguồn cả 5 kênh đèn sáng 100%.

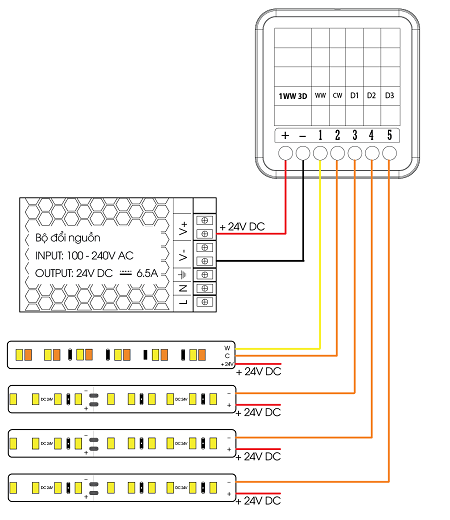

#1 WW + 3 Dim
Module sẽ kết nối với 3 Led dây đơn sắc và 1 Led dây WW (Trắng ấm).
Module có thể tăng/giảm độ sáng cho Led đơn sắc và thay đổi nhiệt độ màu cho Led WW. Với Module mới, khi cấp nguồn tất cả kênh đèn sáng 100%.

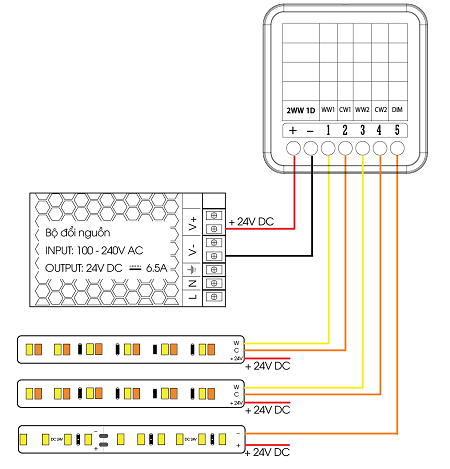

#2 WW + 1 Dim
Module sẽ kết nối với 1 Led dây đơn sắc và 2 Led dây WW.
Module có thể tăng/giảm độ sáng cho Led đơn sắc và thay đổi nhiệt độ màu cho Led WW. Với Module mới, khi cấp nguồn tất cả kênh đèn sáng 100%.
#Cài đặt cho thiết bị
#Cho thiết bị gia nhập mạng.
Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

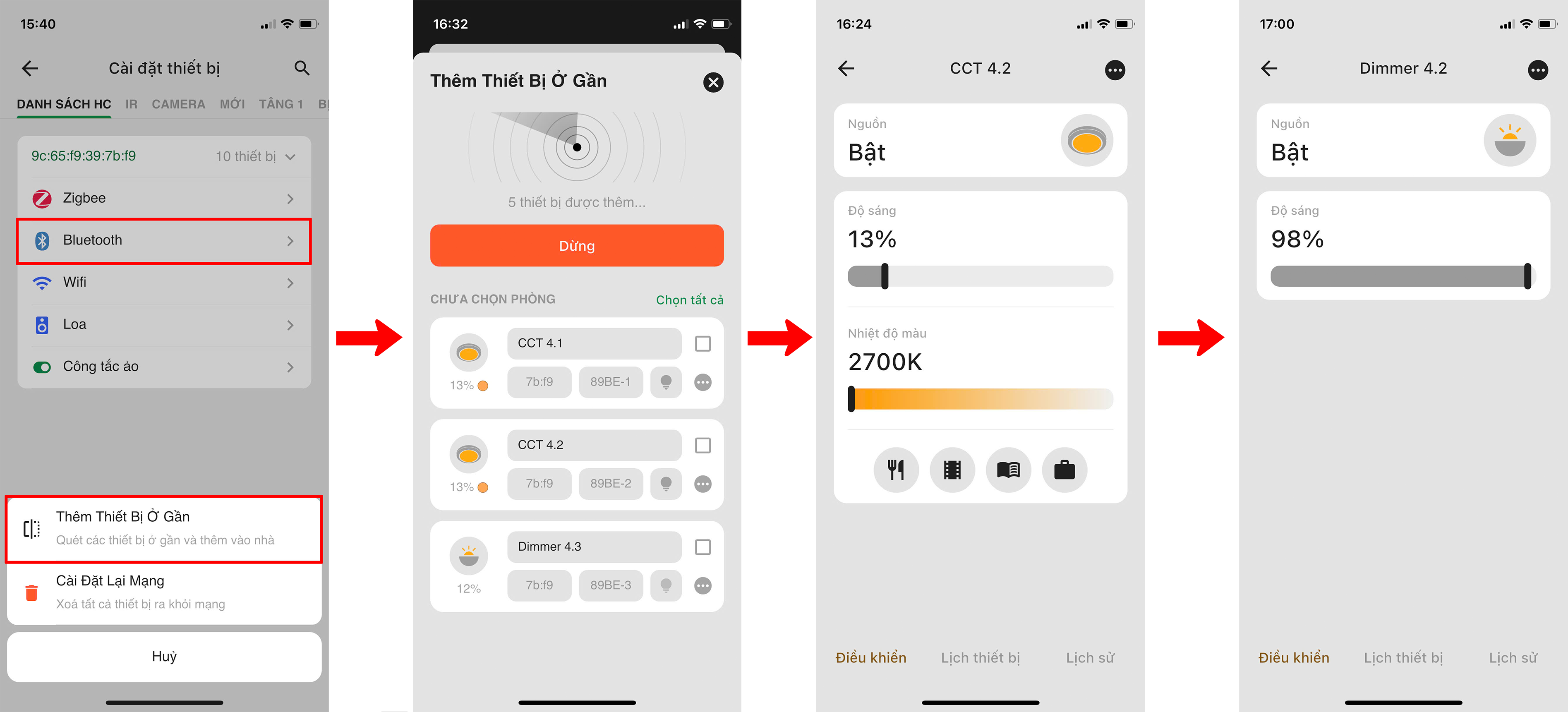

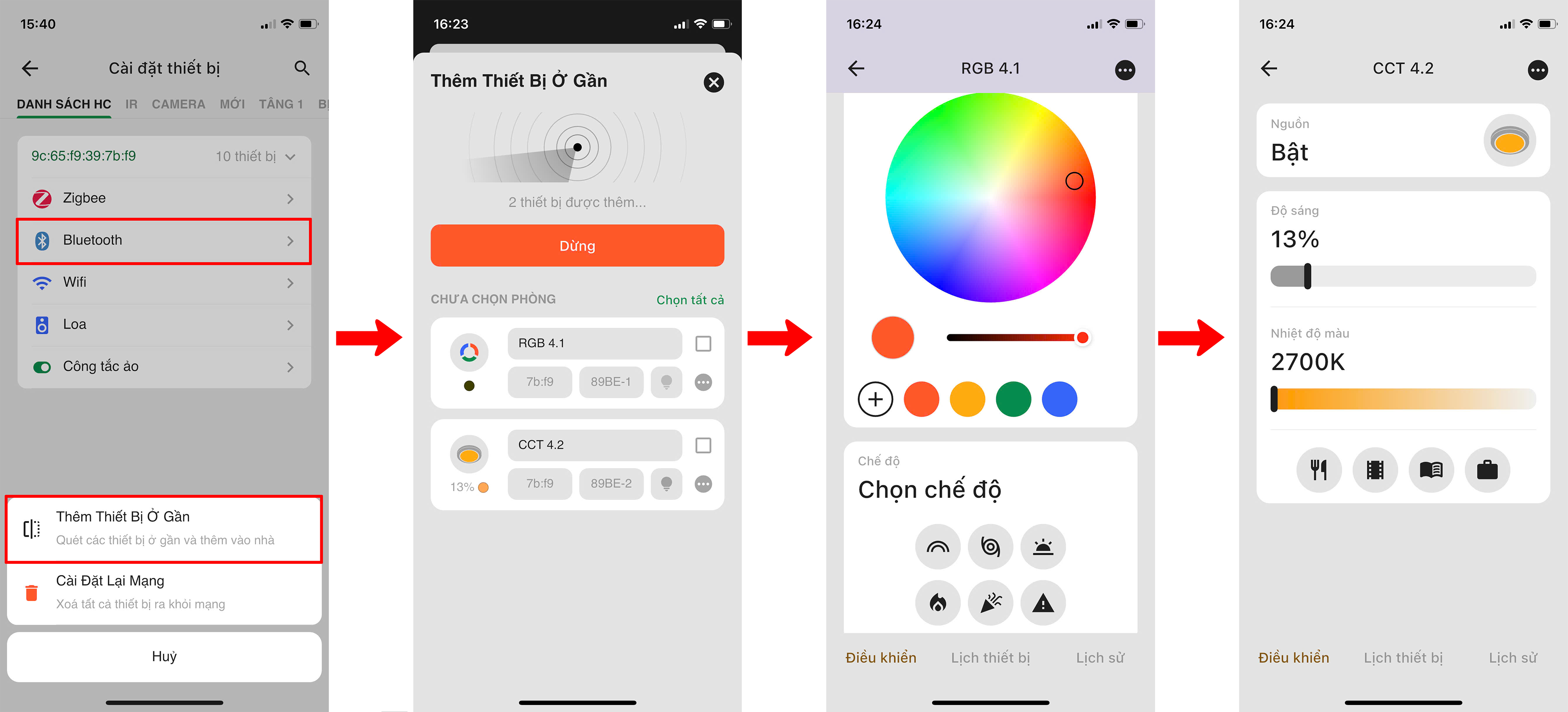

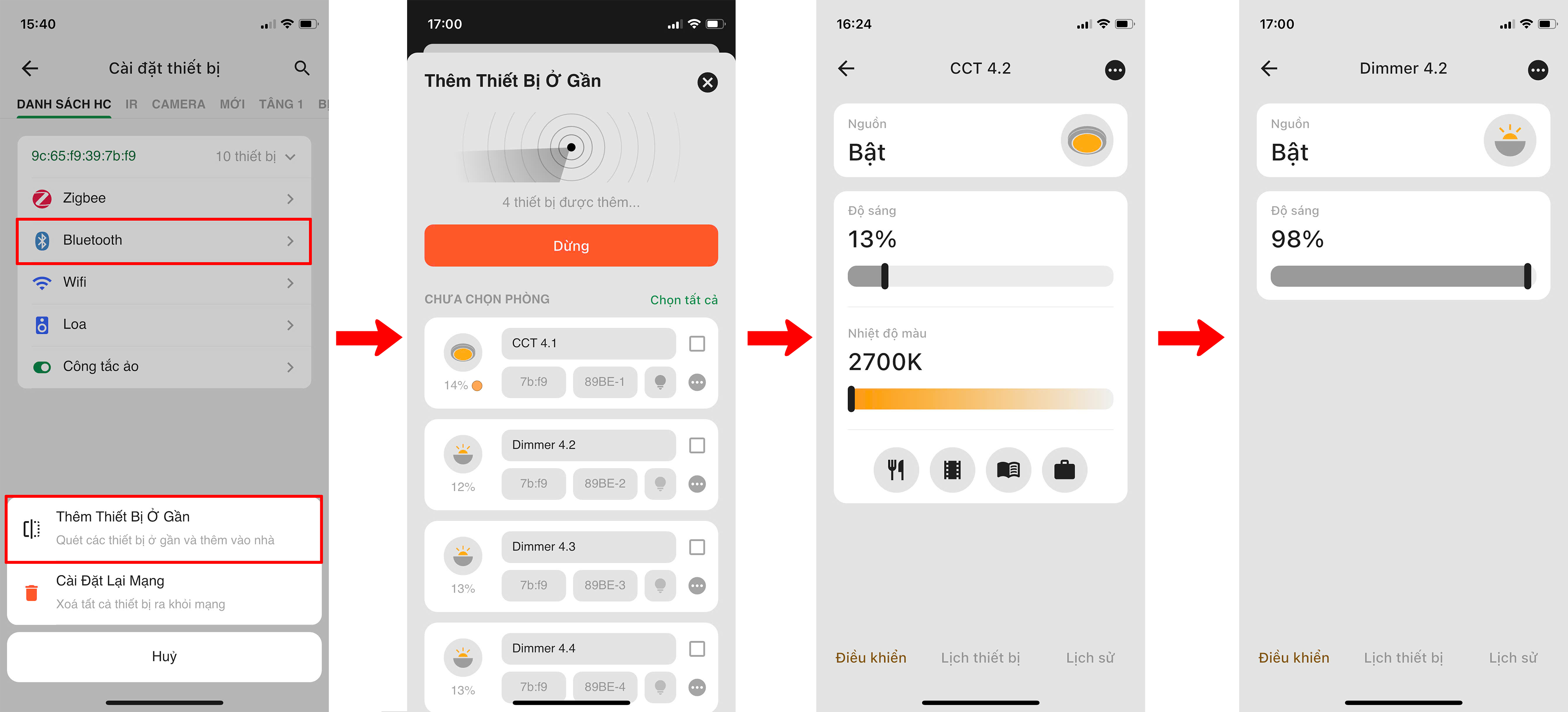

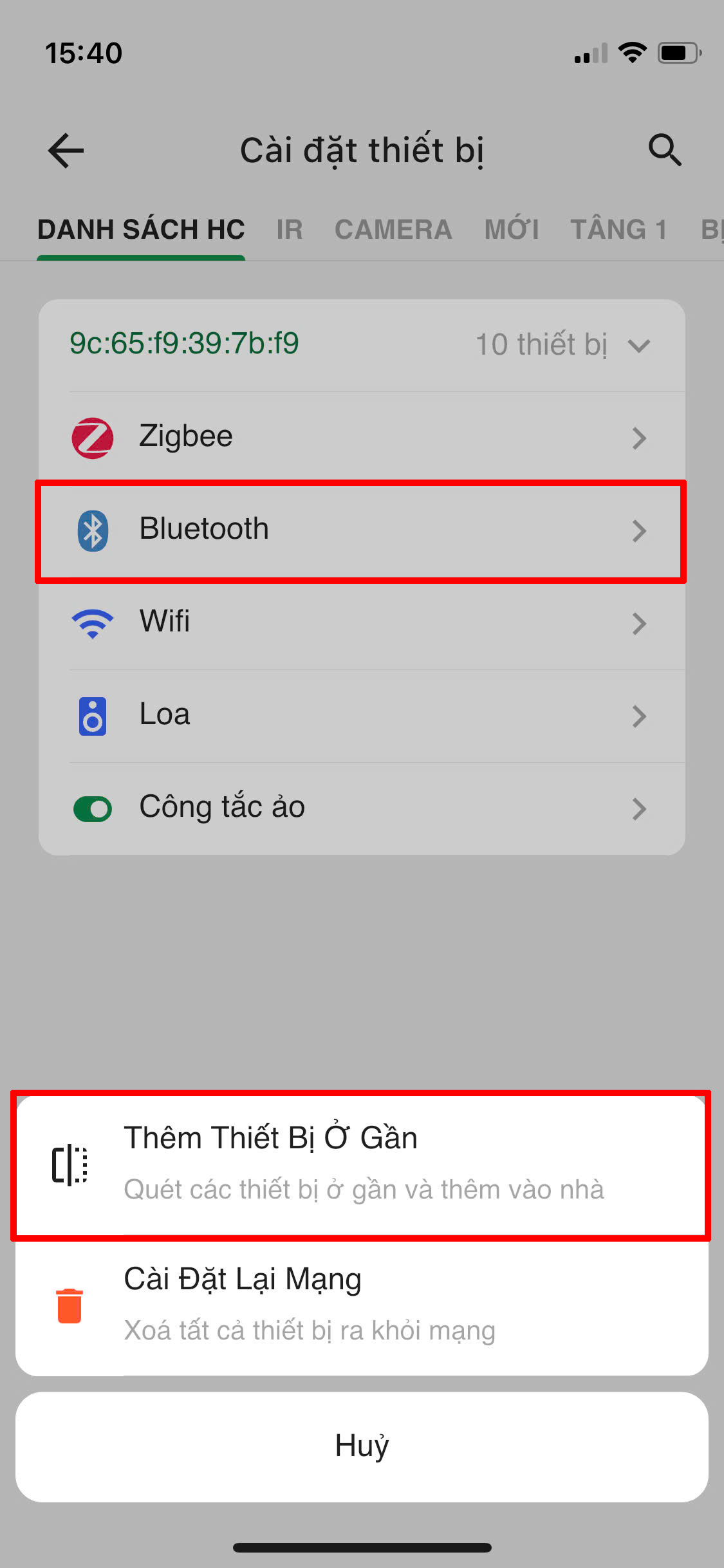

Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Bluetooth => Chọn “Gia nhập mạng”.
Nếu tất cả Led dây nháy 2 lần và sáng như mô tả như dưới đây, nghĩa là thiết bị đã gia nhập mạng thành công.
RGBWW: Kênh WW sáng vàng 100% - RGB tắt.
RGB & WW: RGB sáng vàng 12% - WW sáng vàng 12%.
5 Dim: 5 kênh sáng 12%.
1 WW & 3 Dim: WW sáng vàng 12% - 3 kênh Dim sáng 12%.
2 WW & 1 Dim: WW sáng vàng 12% - Kênh Dim sáng 12%.
Trường hợp thiết bị không gia nhập mạng được, người dùng thực hiện thao tác “Reset Factory” thiết bị.
#Điều khiển các chế độ trên ứng dụng Lumi Life+
Sau khi thiết bị gia nhập mạng thành công, ta có thể điều khiển thiết bị ở trên App Lumi Life+

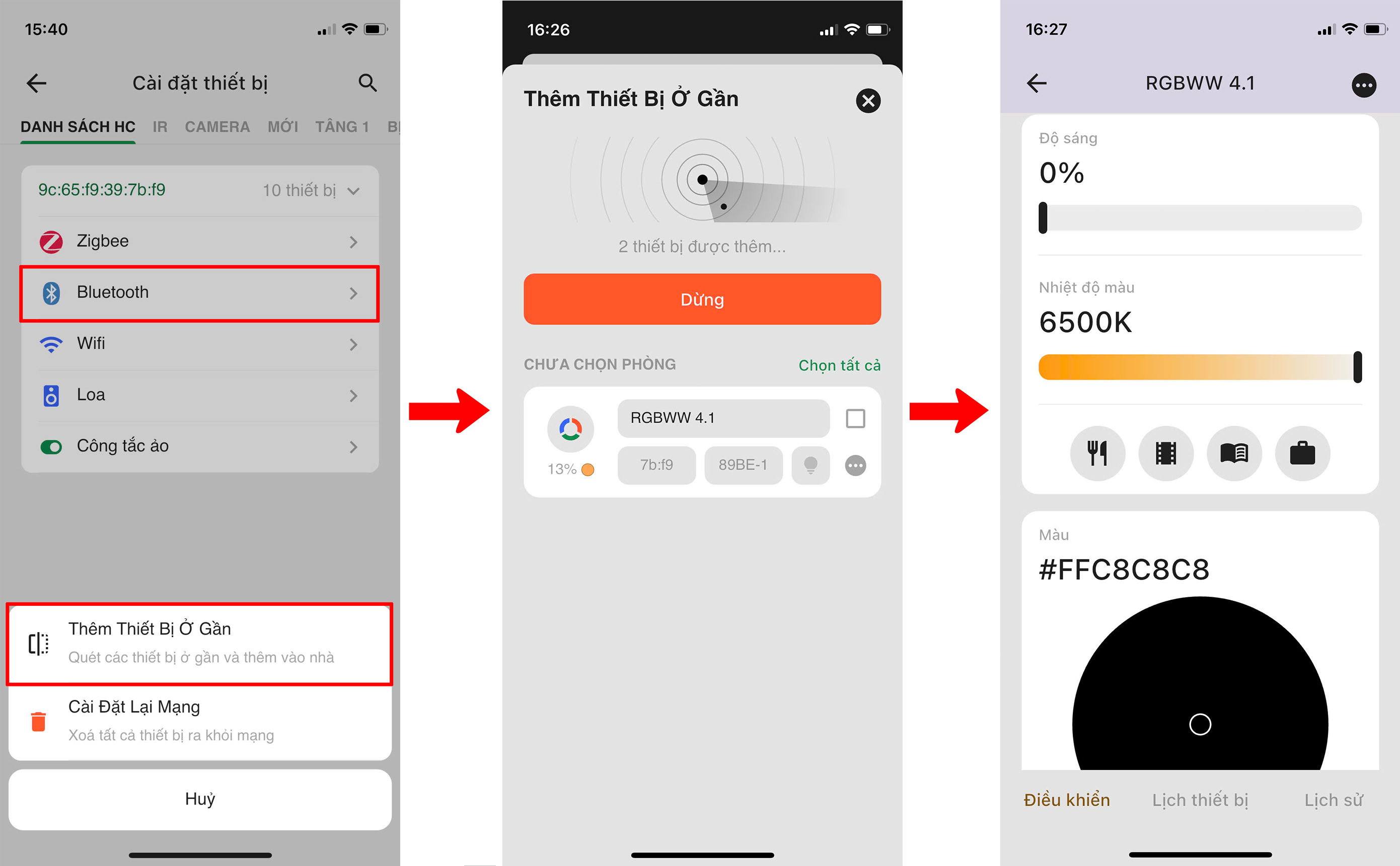

Chế độ RGBWW (Chế độ cho phép điều khiển 1 trong 2 LED RGB hoặc WW)
Chế độ RGB + WW (Cho phép điều khiển đồng thời Led RGB và WW)

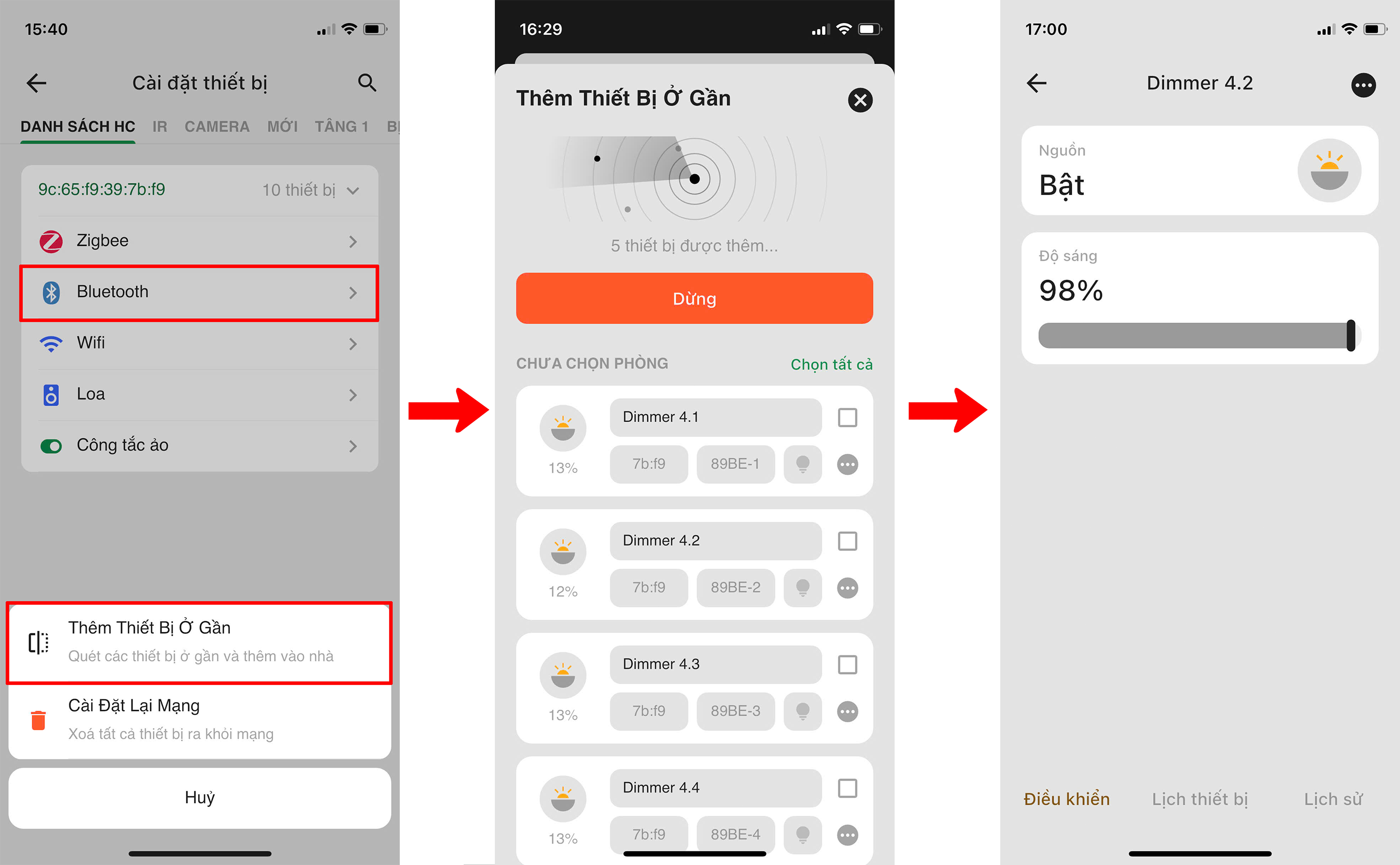

Chế độ 5 DIM (5 kênh điều khiển led đơn “3000K, 4000K” sắc độc lập)
Chế độ 2 WW + 1 DIM (Cho phép điều khiển 2 kênh LED WW độc lập và 1 kênh điều khiển led đơn “3000K, 4000K” sắc độc lập)
Chế độ 1 WW + 3 DIM (Cho phép điều khiển 1 kênh LED WW độc lập và 3 kênh điều khiển led đơn “3000K, 4000K” sắc độc lập)

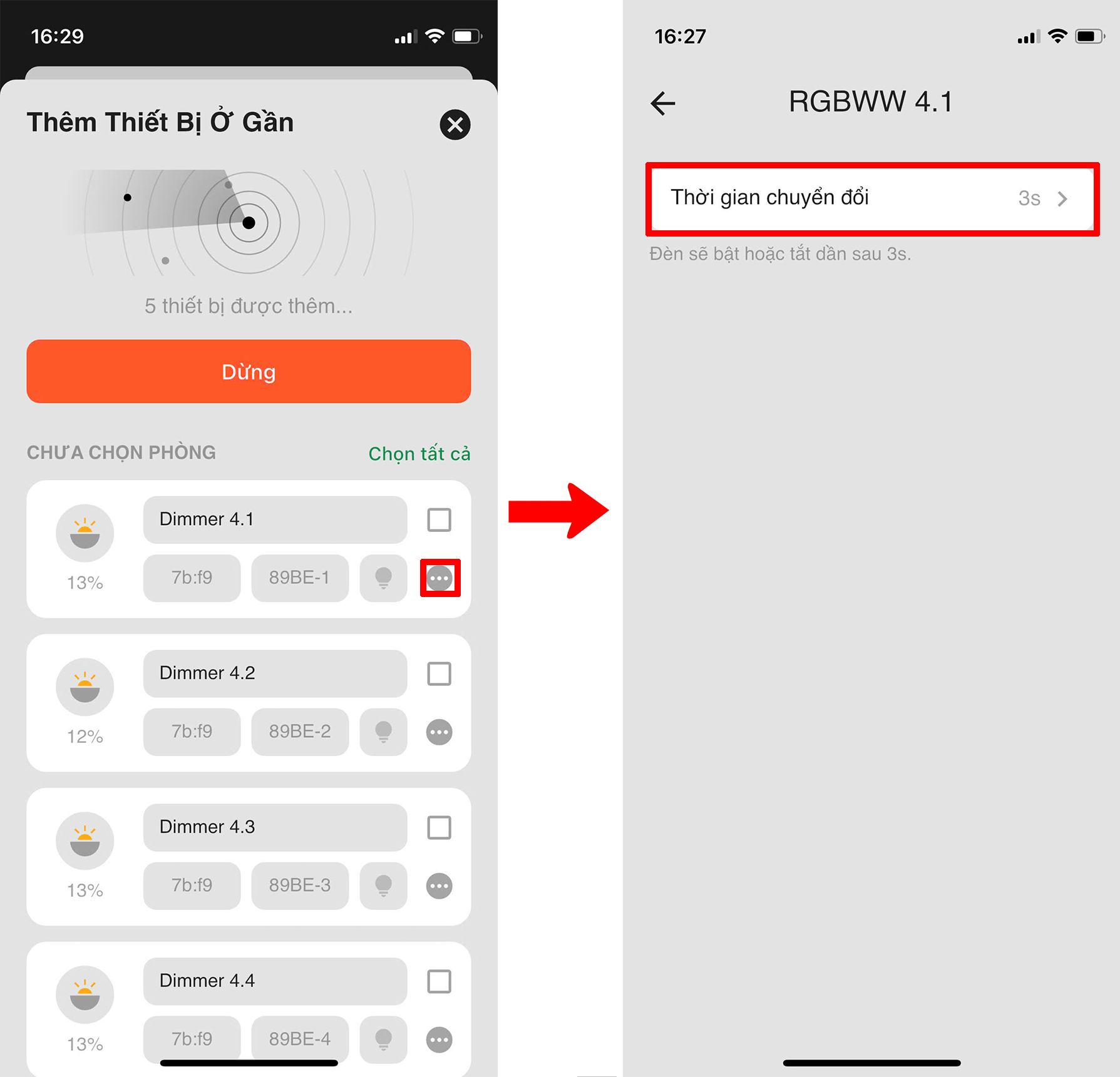

#Thời gian chuyển đổi
Tính năng cho phép điều chỉnh thời gian thay đổi cửa đèn khi ta điều khiển.
#Tích hợp vào giải pháp Smart Lighting
CÓ THỂ điều khiển module thông qua Nhóm Lighting trên App Lumi Life+.
#Reset thiết bị
Để Reset thiết bị người dùng nhấn nhanh nút 5 lần C
