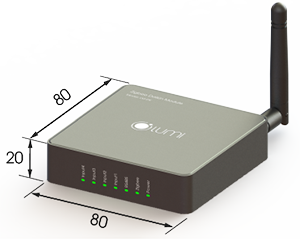

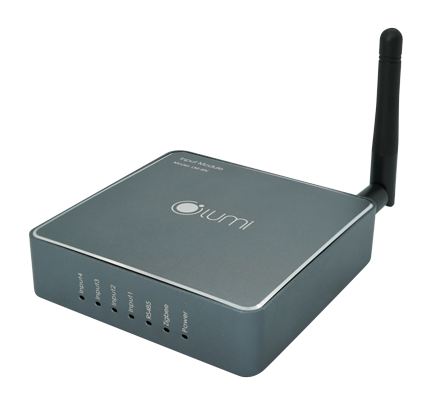

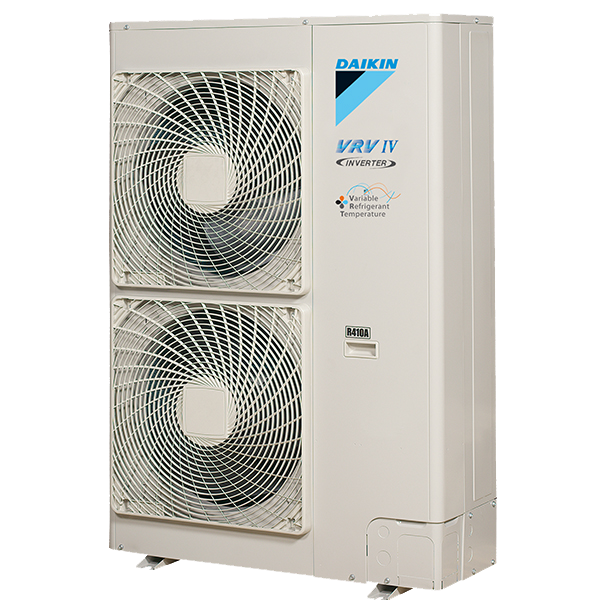

Module điều hòa trung tâm Daikin

#Tổng quan

Mã sản phẩm: LM-DK

• Kết nối không dây: Zigbee.

• Module Daikin giúp tích hợp hệ thống điều hòa trung tâm Daikin vào hệ sinh thái Lumi Life, qua đó người dùng có thể điều khiển tất cả những mặt lạnh được quản lý bởi cục nóng Daikin thông qua App Lumi Life.

• Giúp hệ thống điều hòa Daikin có thể hoạt động tự động theo Rule/Cảnh/Lịch được người dùng cài đặt sẵn.

Module Daikin hỗ trợ điều khiển tối đa 16 mặt lạnh.

#Thông số kỹ thuật

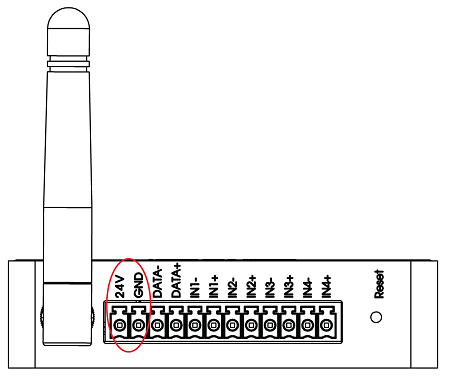

#Cấp nguồn cho thiết bị

Thiết bị LM-DK của Lumi được thiết kế sử dụng nguồn điện 9-24V DC. Vì vậy, quý khách cần lưu nguồn điện hợp lý, tránh cháy, nổ.

#Sơ đồ đấu nối

#Chuẩn bị:

• 1 bộ module DTA116A51 lắp trong cục nóng của điều hòa trung tâm (Công trình cần phải có sẵn module DTA116A51 của Daikin, nếu không có sẵn thì có thể liên hệ trực tiếp với Lumi để được hỗ trợ.).

• 1 BĐK điều hòa trung tâm Daikin của Lumi đặt ở gần nguồn điện trong nhà.

• Cáp xoắn kết nối giữa DTA116A51 và BĐK.

• 1 bộ Adapter 12V DC cấp nguồn cho BĐK.

Module DTA116A51 và module Daikin của Lumi được kết nối với nhau thông qua cổng RS485 bằng dây mạng sợi xoắn đôi để chống nhiễu (Nếu khoảng cách ngắn có thể dùng dây điện đôi để kết nối).

Độ dài tối đa của dây kết nối giữa DTA116A51 và module Daikin của Lumi: 500m (Cáp xoắn), 100m (dây điện thường).

#Trình tự kết nối với cục nóng điều hòa.

Bước 1: Cấu hình địa chỉ cho các mặt lạnh.

Do hệ thống điều hòa được quản lý theo từng địa chỉ nên chúng ta cần đến từng mặt lạnh để cấu hình địa chỉ cho từng mặt. Phải đảm bảo mỗi mặt có một địa chỉ riêng và không được trùng nhau.

Địa chỉ mặt lạnh được đặt trong dải 00 -> 15 (Tối đa là 16 mặt lạnh).

Bước 2: Lắp đặt module DTA116A51 trên cục nóng.

Để đảm bảo an toàn lao động trong quá trình thi công lắp đặt kỹ thuật viên nên ngắt nguồn của toàn bộ khối điều hòa Daikin (Nhất là điện 3 pha của cục nóng). Và tuân thủ theo đúng các bước hướng dẫn dưới đây.

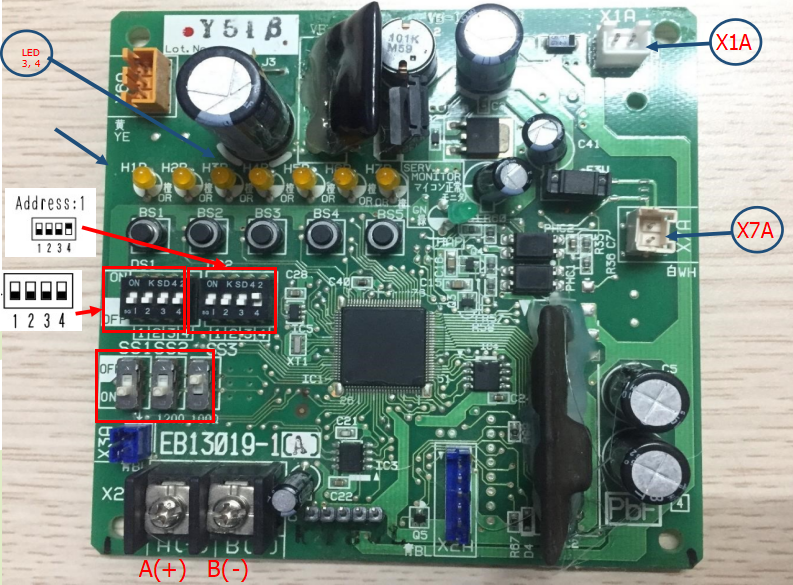

(2.1) Cấu hình module DTA116A51

Cấu hình bằng các nút gạt trong vùng khoanh đỏ (Như hình dưới).

• Hai vị trí X1A và X7A dùng để nối dây với bảng điều khiển chính cục nóng của điều hòa tổng.

• Cổng RS485 A(+) và B(-) để nối dây với module Daikin Lumi.

• LED H1P, H2P: Nháy báo truyền và nhận tín hiệu DIII-Net.

• LED H3P, H4P: Nháy báo hiệu truyền và nhận tín hiệu quá RS485.

• DS1: Để cấu hình truyền thông RS485 -> Cài đặt như hình bên dưới.

• DS2: Để cấu hình địa chỉ của thiết bị -> Cài đặt như hình bên dưới.

• SS1/SS2/SS3: Cấu hình trở kháng cho truyền thông RS485 -> Cài đặt như hình bên dưới.

**(2.2) Tiến hành ngắt điện điều hòa và tiến hành tháo phần mặt ngoài của cục nóng.**

Tháo mặt trên rồi đến mặt dưới (Thực hiện các bước như hình dưới).

**(2.3) Cố định vị trí module DTA116A51 vào trong cục nóng.**

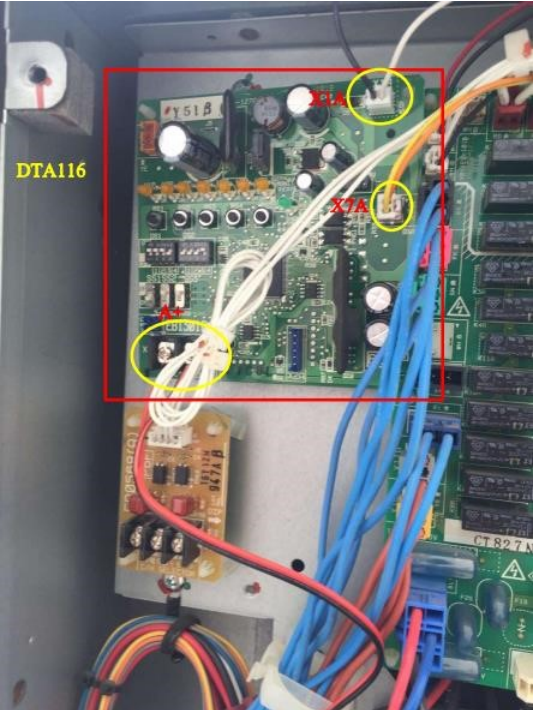

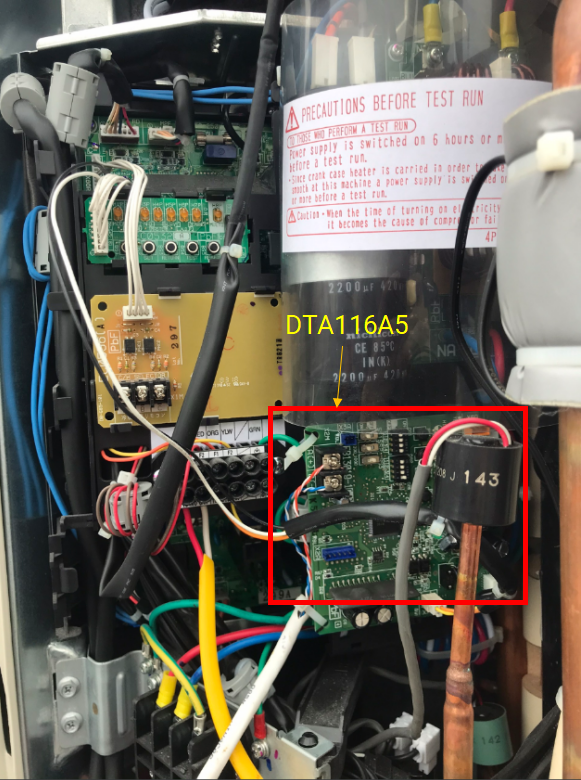

Có 2 loại cục nóng khác nhau: loại A & B, với mỗi loại có một vị trí lắp đặt khác nhau và sử dụng giắc kết nối loại tương ứng (Như 2 hình bên dưới).

Do Daikin thiết kế cục nóng đã có sẵn vị trí để lắp thêm DTA nên dễ dàng lắp đặt DTA116A51 vào đúng vị trí. Ngoài ra trong hộp chứa DTA116A51 đã có đầy đủ các phụ kiện để có thể lắp đặt trong cục nóng.

**(2.4) Đấu dây tín hiệu giữa module DTA116A51 và cục nóng.**

Thực hiện nối các giắc X1A và X7A trên module DTA với phần mạch trên cục nóng điều hòa.

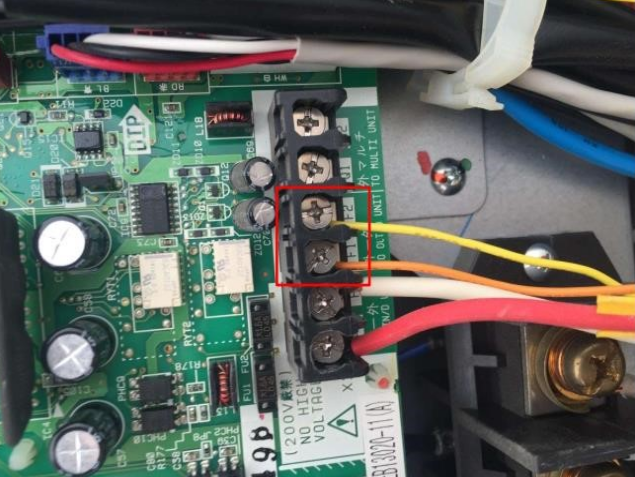

X7A nối với các connectors F1, F2 (dây màu cam nối với F1, dây vàng nối với F2 như hình bên dưới) làm nhiệm vụ kết nối tín hiệu giữa mạch DTA và điều hòa.

X1A được cắm với giắc X37A trên cục nóng điều hòa để cấp nguồn 16V cho mạch DTA. Có thể sử dụng giắc nguồn này để sử dụng để cấp nguồn cho BĐK điều hòa trung tâm Daikin của Lumi (Như hình bên dưới).

Bước 3: Lắp đặt module Daikin của Lumi.

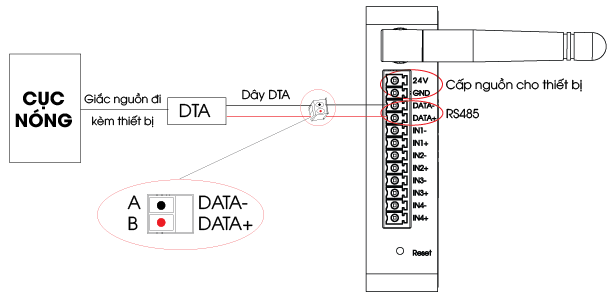

Tiến hành cấp nguồn cho module Daikin của Lumi sau đó đấu dây tín hiệu RS485 giữa module DTA116A51 và module Daikin của Lumi (Như sơ đồ bên dưới).

• Lưu ý vị trí nơi để của Module Daikin, có thể đặt trong cục nóng nhưng phải cách điện an toàn hoặc cũng có thể kéo dài tín hiệu RS485 sang một khu vực khác để thuận tiện cho việc gia nhập mạng Zigbee và cấp nguồn cho module Daikin Lumi.

• Module DTA116A51 và module Daikin của Lumi được kết nối với nhau thông qua cổng RS485 bằng dây mạng sợi xoắn đôi để chống nhiễu (Nếu khoảng cách ngắn có thể dùng dây điện đôi để kết nối).

• Độ dài tối đa của dây kết nối giữa DTA116A51 và module Daikin của Lumi: 500m (Cáp xoắn), 100m (dây điện thường).

Bước 4: Cấu hình mạng cho module Daikin của Lumi.

Kỹ thuật viên cấp lại điện cho toàn bộ hệ thống điều hòa trung tâm và module Daikin của Lumi, sau đó cho thiết bị gia nhập mạng, cho thiết bị vào phòng và thử điều khiển từng mặt lạnh tương ứng.

#Gia nhập mạng

Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.

(Chi tiết xem cài đặt thiết bị)

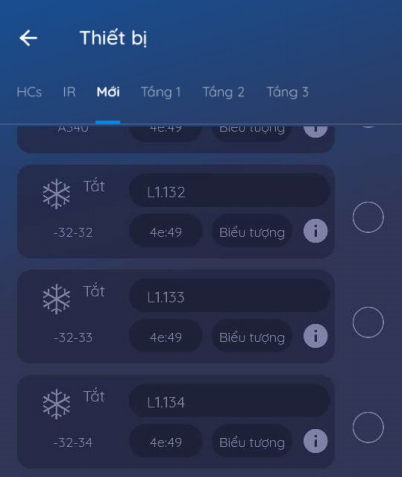

Quan sát Led Zigbee trên vỏ thiết bị, sau khi gia nhập mạng thành công Led Zigbee nháy hồng 2 lần rồi sáng xanh.

Trong trường hợp không thấy thiết bị hiển thị trên ứng dụng đề nghị quý khách hàng reset để quay về chế độ gia nhập mạng.

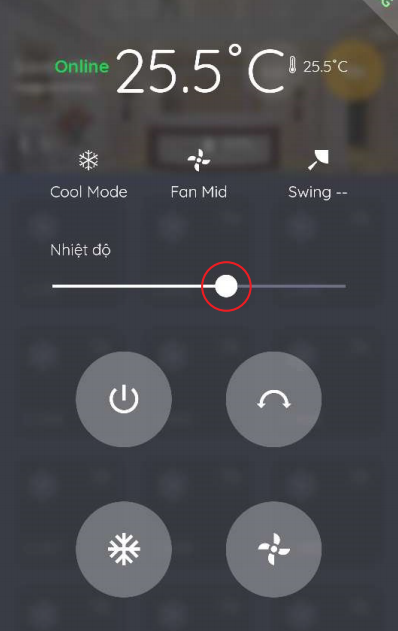

Giao diện điều khiển thiết bị

Tại đây, có các chế độ có thể lựa chọn như sau:

#Reset thiết bị

Để Reset thiết bị, sử dụng que chọc sim hoặc que cứng, nhấn nhanh 5 lần nút Config.

Led Zigbee sẽ nháy hồng 3 lần báo hiệu. Sau khi thiết bị Reset thành công, Led Zigbee nháy đỏ liên tục rồi thiết bị quay lại quá trình tự động tìm mạng.

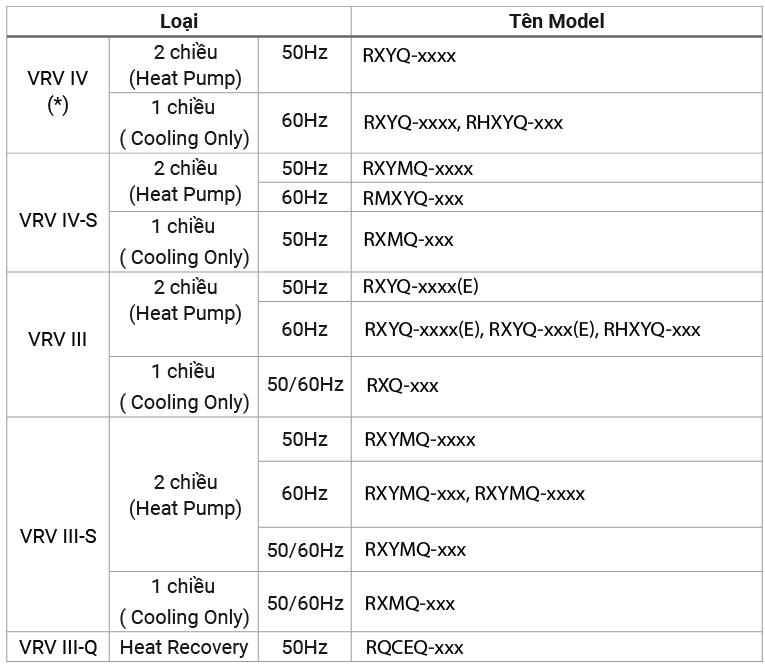

#Các dòng Daikin có thể tích hợp với Lumi.

#Cài đặt ID mặt lạnh của hệ thống Daikin.

Bài viết chỉ mang tính tham khảo do trên thị trường có nhiều mẫu mã và sẽ có nhiều cài đặt khác nhau. Vậy nên tốt nhất kỹ thuật viên nên liên hệ trực tiếp với nhà phân phối của hãng Daikin để biết thêm chi tiết. Trong phạm vi bài viết này chúng tôi chọn 2 loại chính thường gặp để hướng dẫn là BRC1Cxx và BRC1Exx.

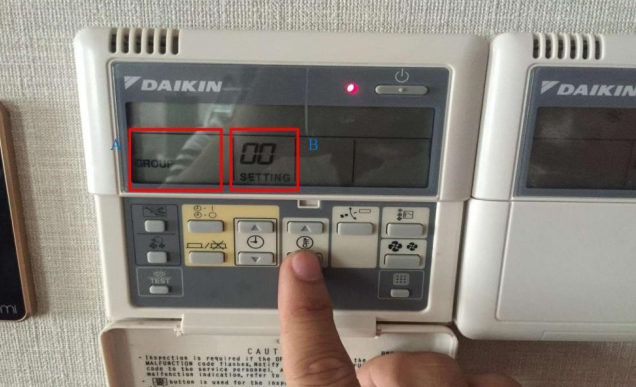

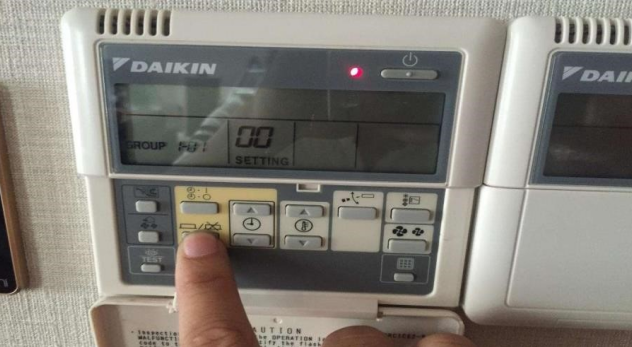

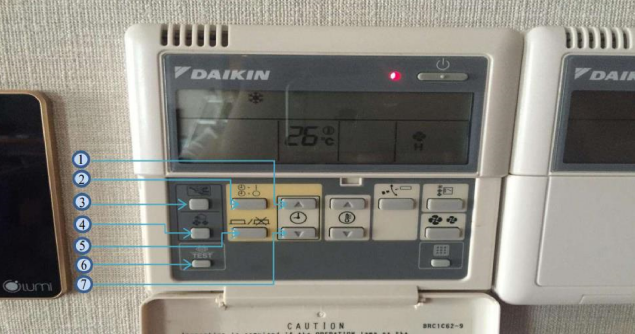

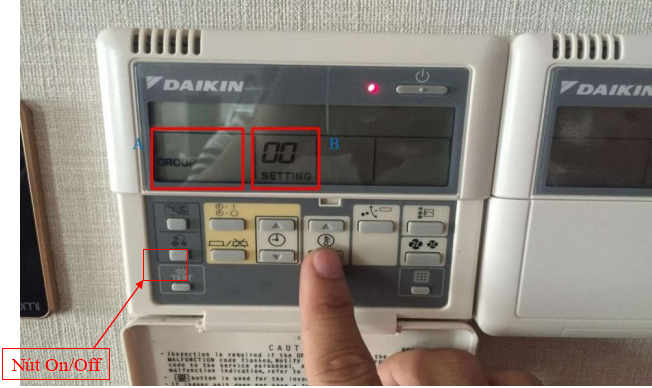

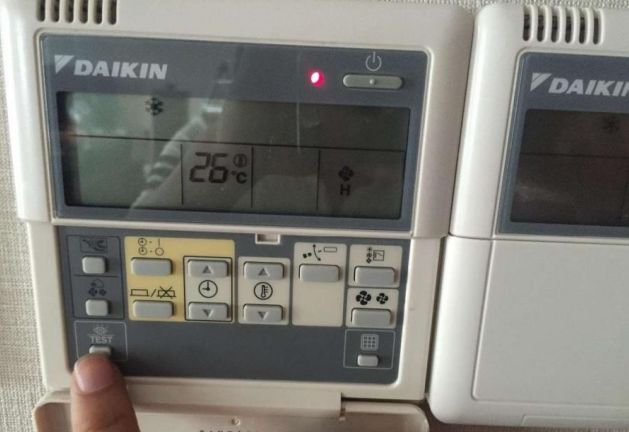

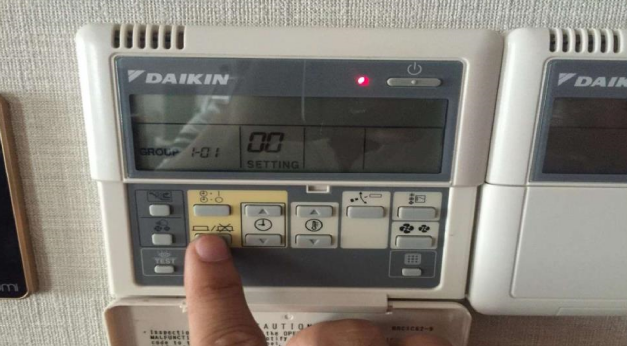

#Cấu hình ID cho mẫu BRC1Cxx.

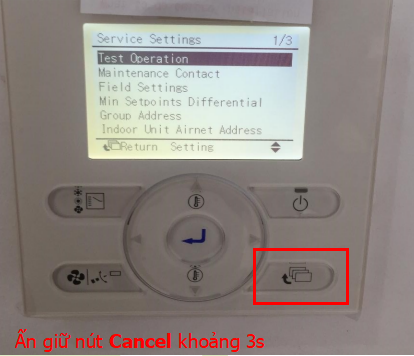

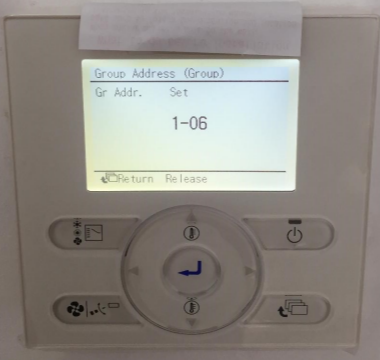

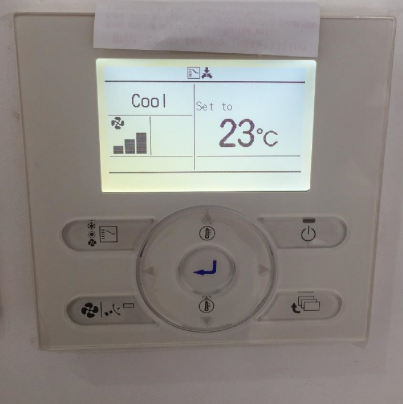

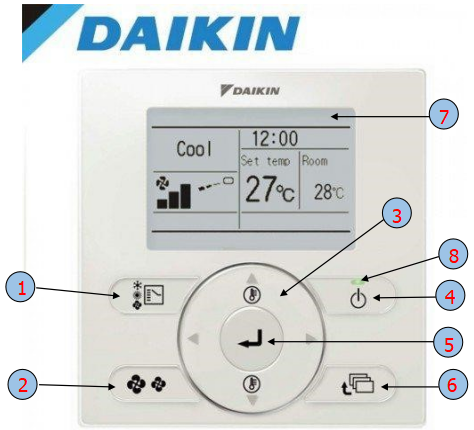

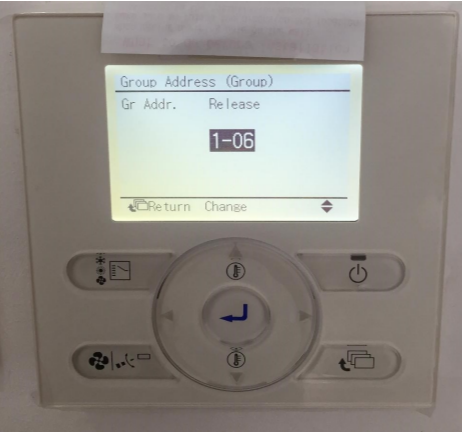

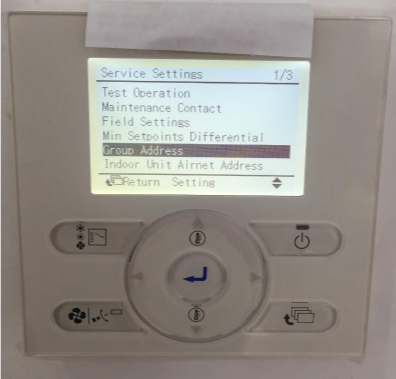

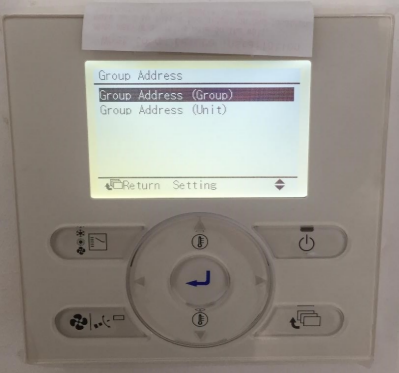

#Cấu hình ID cho mẫu BRC1Exx.
