#Tổng quát
Mã sản phẩm: LM-xG2W-C(G)
Thiết bị phù hợp với công trình chung cư hoặc công trình có giải pháp Smart Lighting (2024).
Thiết bị hỗ trợ chuẩn - Bluetooth Mesh để có thể điều khiển trực tiếp những lộ đèn Smart Lighting (Bluetooth)
Thiết bị hỗ trợ bật/tắt từ 1 đến 3 kênh đầu tải ra.
Thiết bị hỗ trợ 2 nút cảnh.
Giao thức truyền thông không dây: Bluetooth Mesh
Phương thức điều khiển: Nhấn nút cơ trực tiếp, điều khiển từ xa trên App Lumi Life+, cài đặt lịch tự động, cài đặt với cảm biến.
#Hình ảnh sản phẩm
#Hình ảnh chi tiết
#Thông số kỹ thuật
Điện áp hoạt động | 100-240 VAC - 50/60Hz (chỉ đấu 2 dây) |
|---|---|
Nhiệt độ hoạt động | 0℃ - 50℃ |
Truyền thông | Bluetooth Mesh |
Công suất phát | 10 dbm |
Màu sắc | Champagne và dark gray |
Công suất tải | Tải thuần trở ≤ 3000W / kênh Tải Led ≤ 300W / kênh Tổng công suất ≤ 4000W |
Tuổi thọ nút bấm | 100.000 lần bấm |
Led hiển thị | Nút cảnh (NC) màu trắng Nút công tắc (N123) led xanh, đỏ |
Vật liệu thiết kế | Vỏ nguồn và nắp nguồn, nắp khung nút: Nhựa PC đen(Chống cháy UL94-V0) |
Kích thước (D x R x C) | Hình vuông: 86 x 86 x 36 mm (Chỉ có duy nhất phiên bản hình vuông) |
#Kích thước sản phẩm

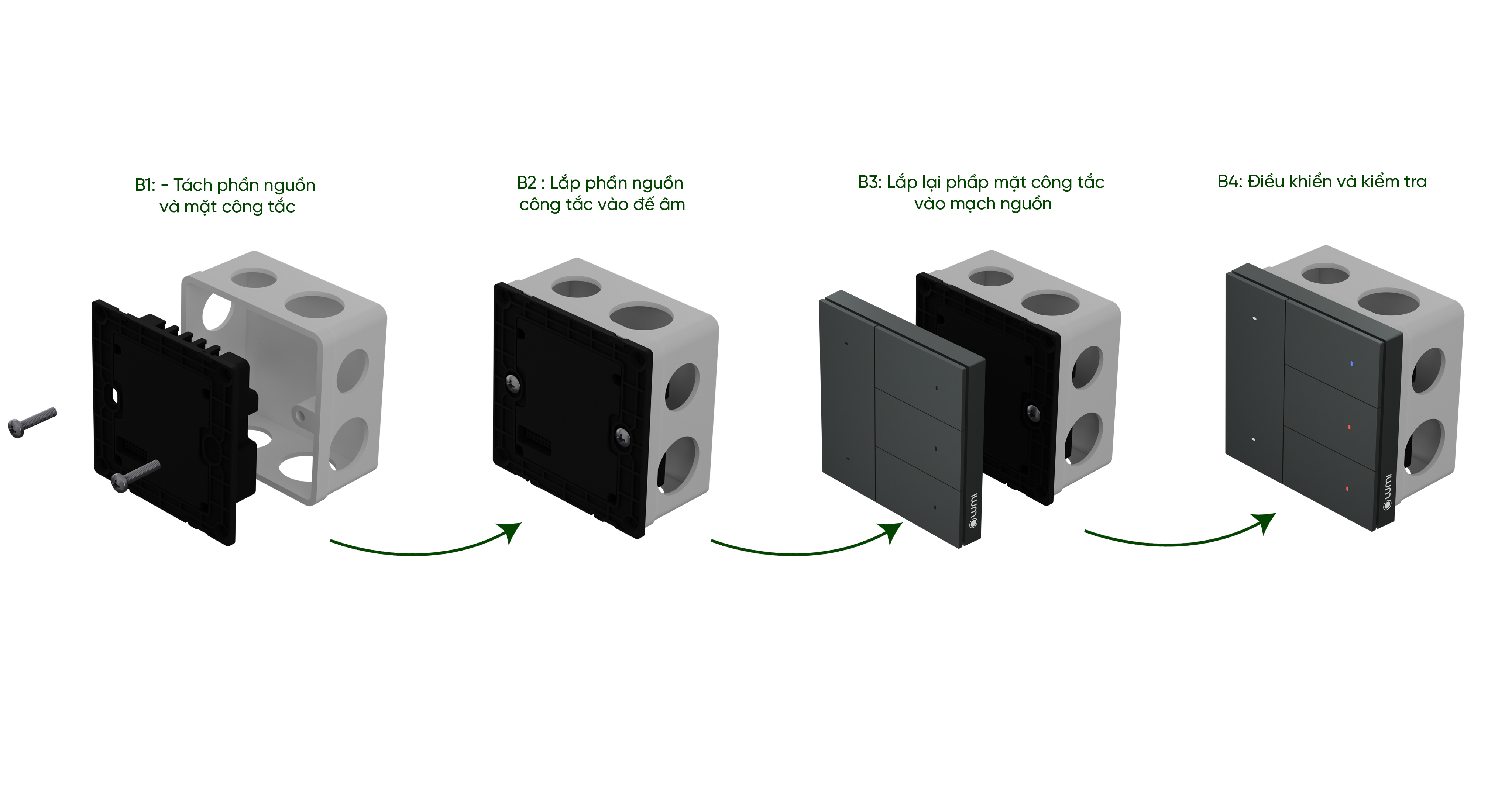

#Lắp đặt thiết bị
Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.

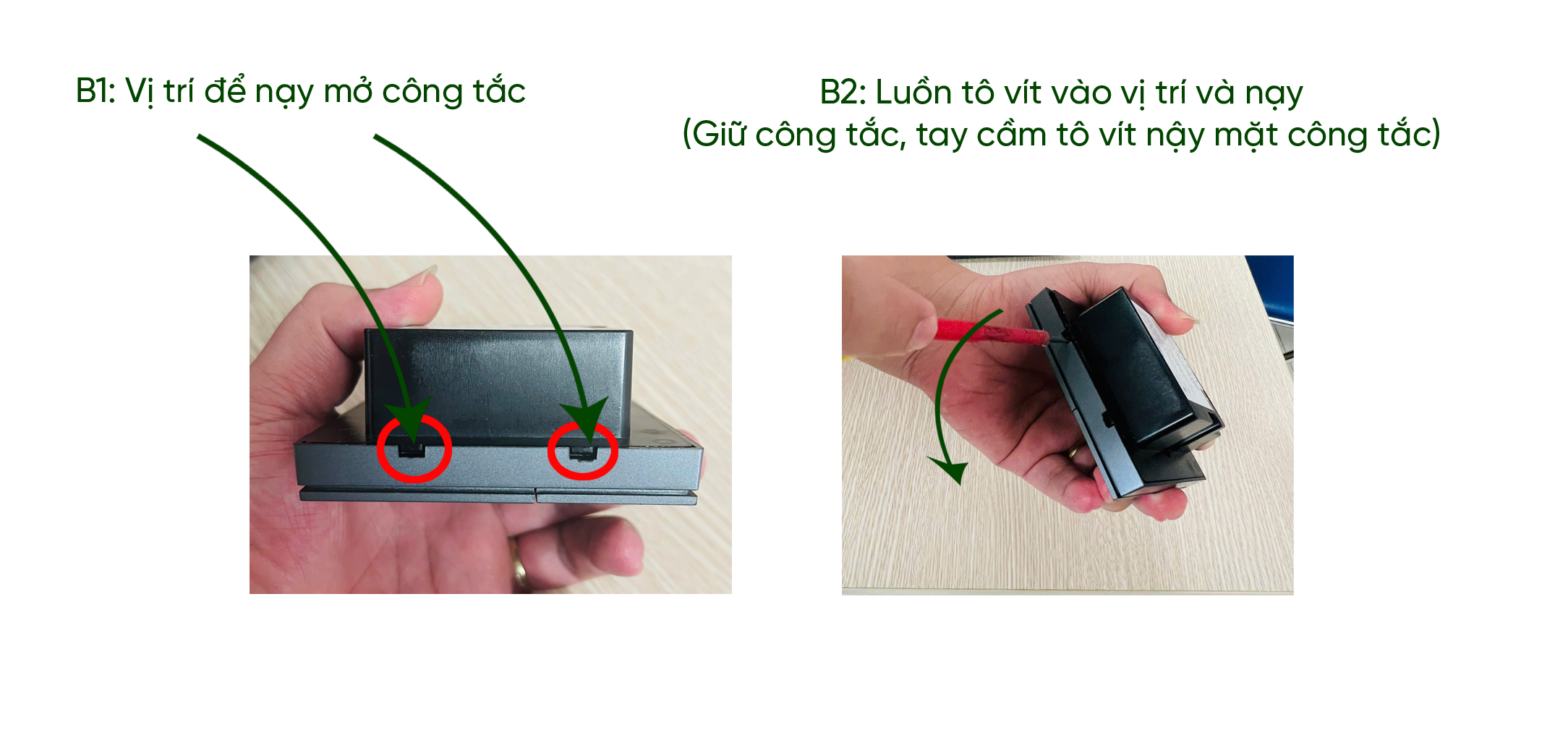

Lưu ý: Để lắp đặt công tắc Lumes cần dùng tô vít đầu dẹp để cậy mở tách phần mặt công tắc ra khỏi phần đế nguồn.

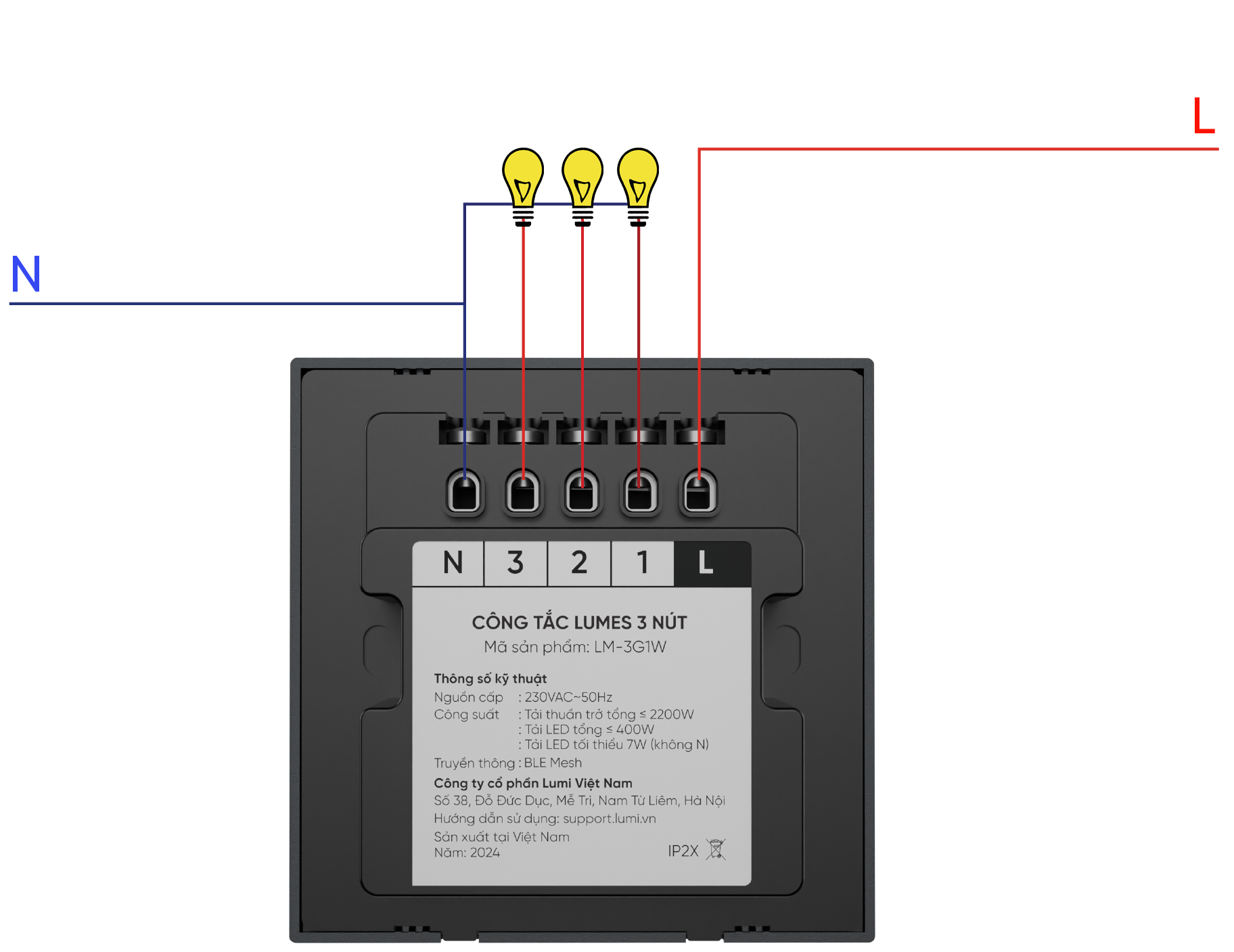

#Sơ đồ lắp đặt
Chân L: Đấu dây lửa của nguồn điện
Chân N: Đấu dây trung tính của nguồn điện và dây trung tính thiết bị.
Chân 1,2,3: Đấu với dây lửa của tải.
Công tắc có tối đa 3 nút, tương ứng có 3 chân tải đầu ra lần lượt 1,2,3.
#Sử dụng thiết bị

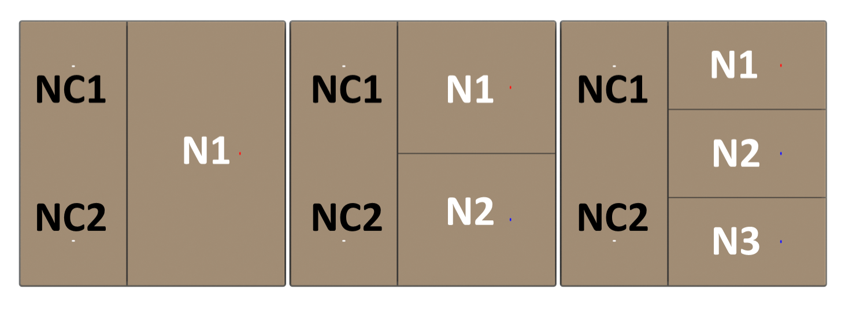

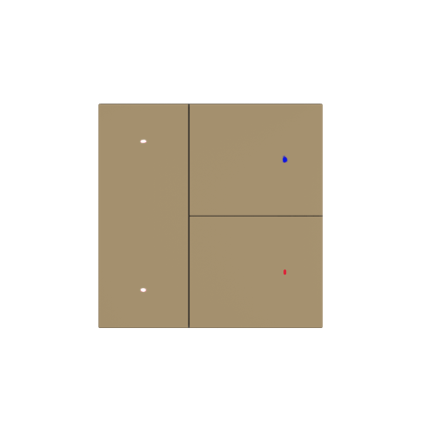

#Thứ tự nút trên thiết bị
Thiết bị bao gồm :
Mặc định sẽ có 2 nút cảnh trên 1 công tắc (NC)
Công tắc sẽ có tối đa 3 nút (N)

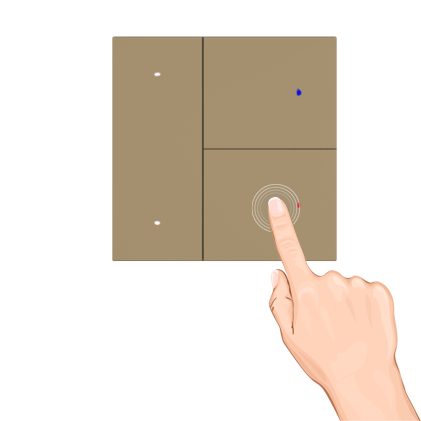

#Bật/tắt công tắc
Người dùng nhấn tay vào nút trên công tắc để bật/tắt.
Led sáng đỏ : trạng thái bật.
Led sáng xanh: trạng thái tắt.
Led nút cảnh: Màu trắng. ( Sáng khi nhấn )
#Cài đặt điều khiển trên ứng dụng Lumi Life+
#Cho thiết bị gia nhập mạng
Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

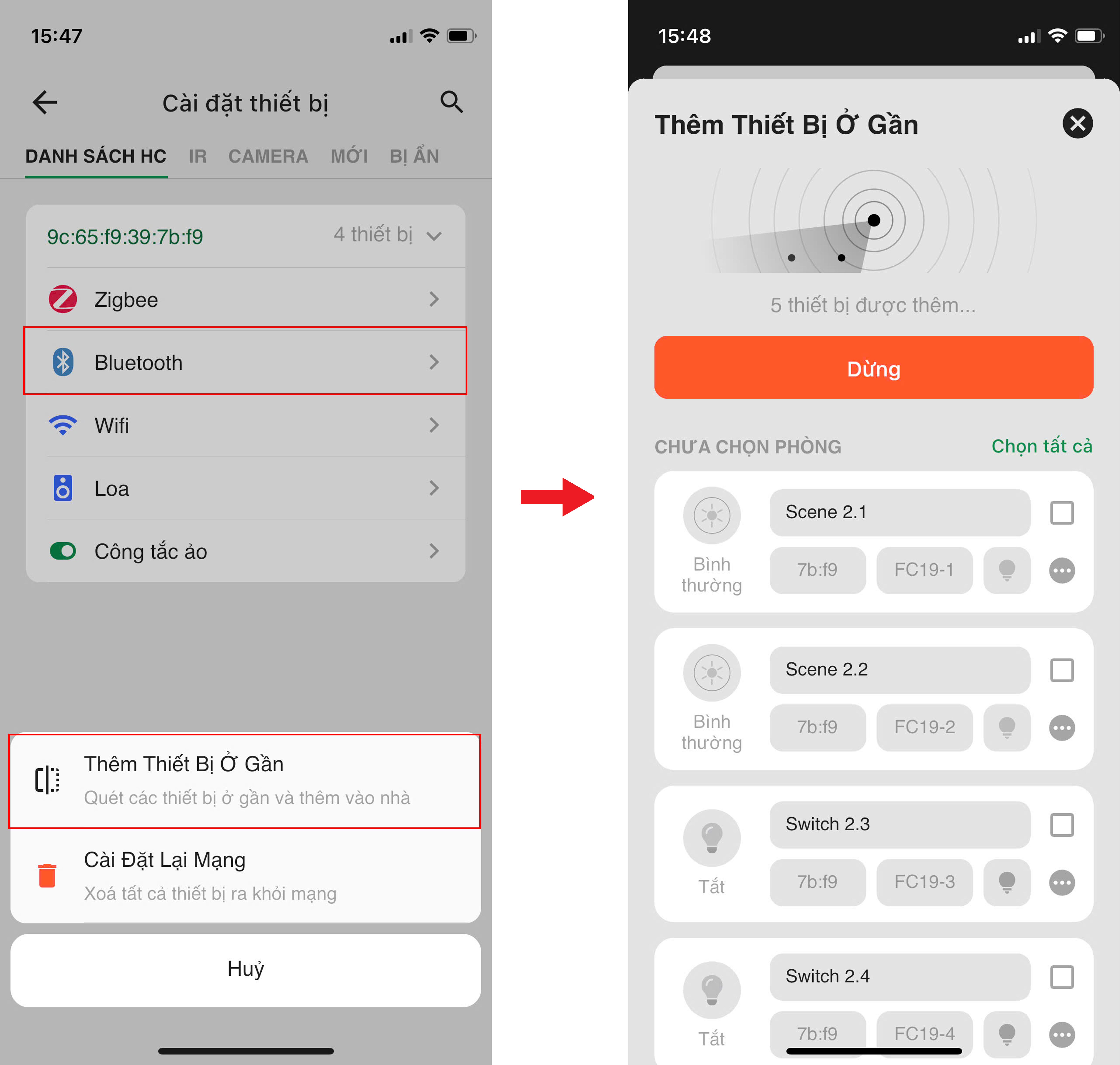

Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Bluetooth => Chọn “Gia nhập mạng”.
Khi gia mạng thành công → Đèn Led N1 sẽ nháy hồng 3 lần.
Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.
#Cấu hình và tìm kiếm nhanh thiết bị trên App
Với công tắc Lumes ( tương tự công tắc LUTO) sẽ không còn MAC ghi trên mặt công tắc, ta sẽ dùng tính năng ‘‘Tìm thiết bị vừa điều khiển’’ để cấu hình, cũng như tìm kiếm thiết bị trong mạng.
Với tính năng này khi ta điều khiển một thiết bị đã có trong mạng, thiết bị đó sẽ hiện lên trên đầu danh sách.
Tương tự khi ta điều khiển thiết bị mà không thấy thiết bị hiện lên, có nghĩa thiết bị đó chưa vào mạng cần thực hiện cho gia nhập mạng.

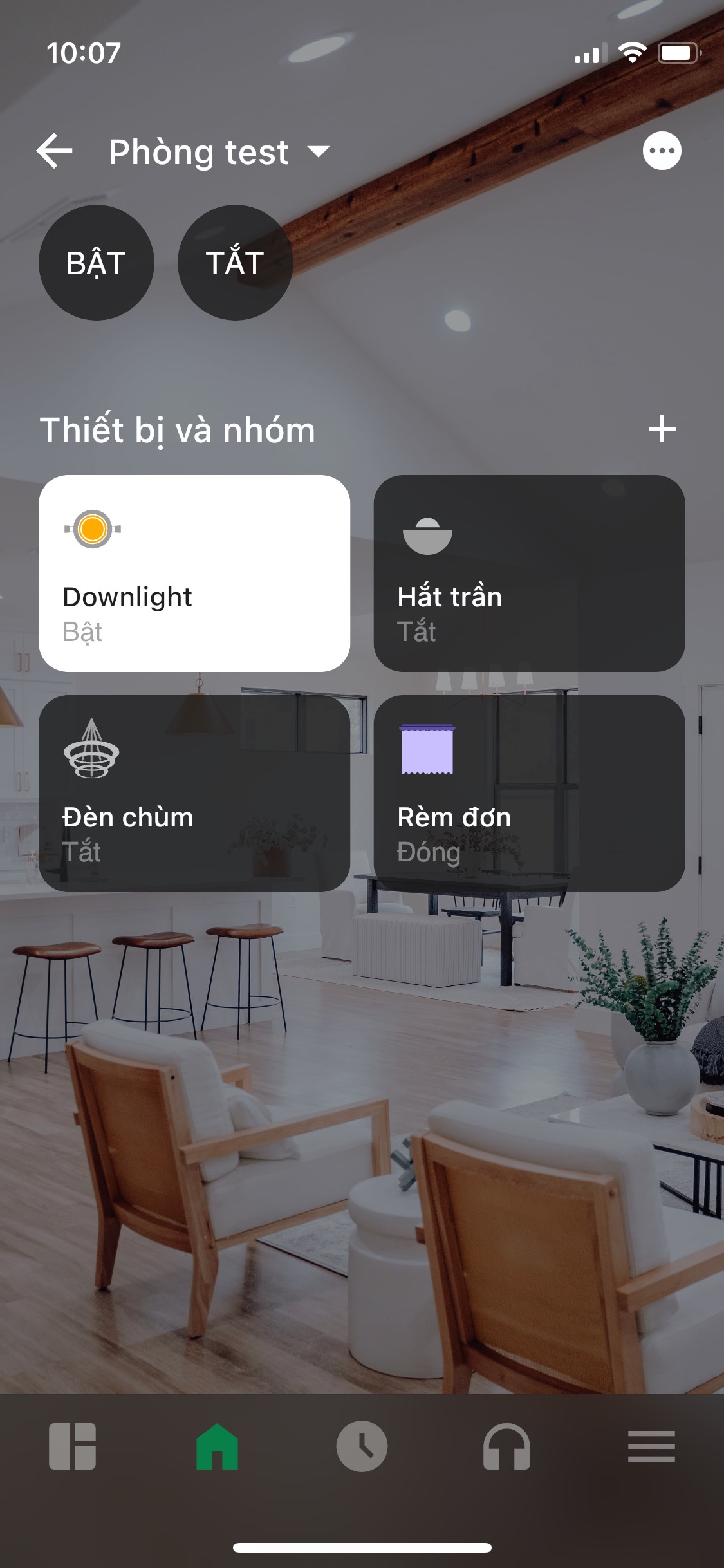

#Điều khiển thiết bị trên App Lumi Life+
Icon sáng: công tắc đang bật.
Icon tối: công tắc đang tắt.
Ngoài ra người dùng có thể cài đặt thiết bị hoạt động với các chức năng nâng cao như cài đặt rule, cài đặt cảnh, cài đặt lịch.

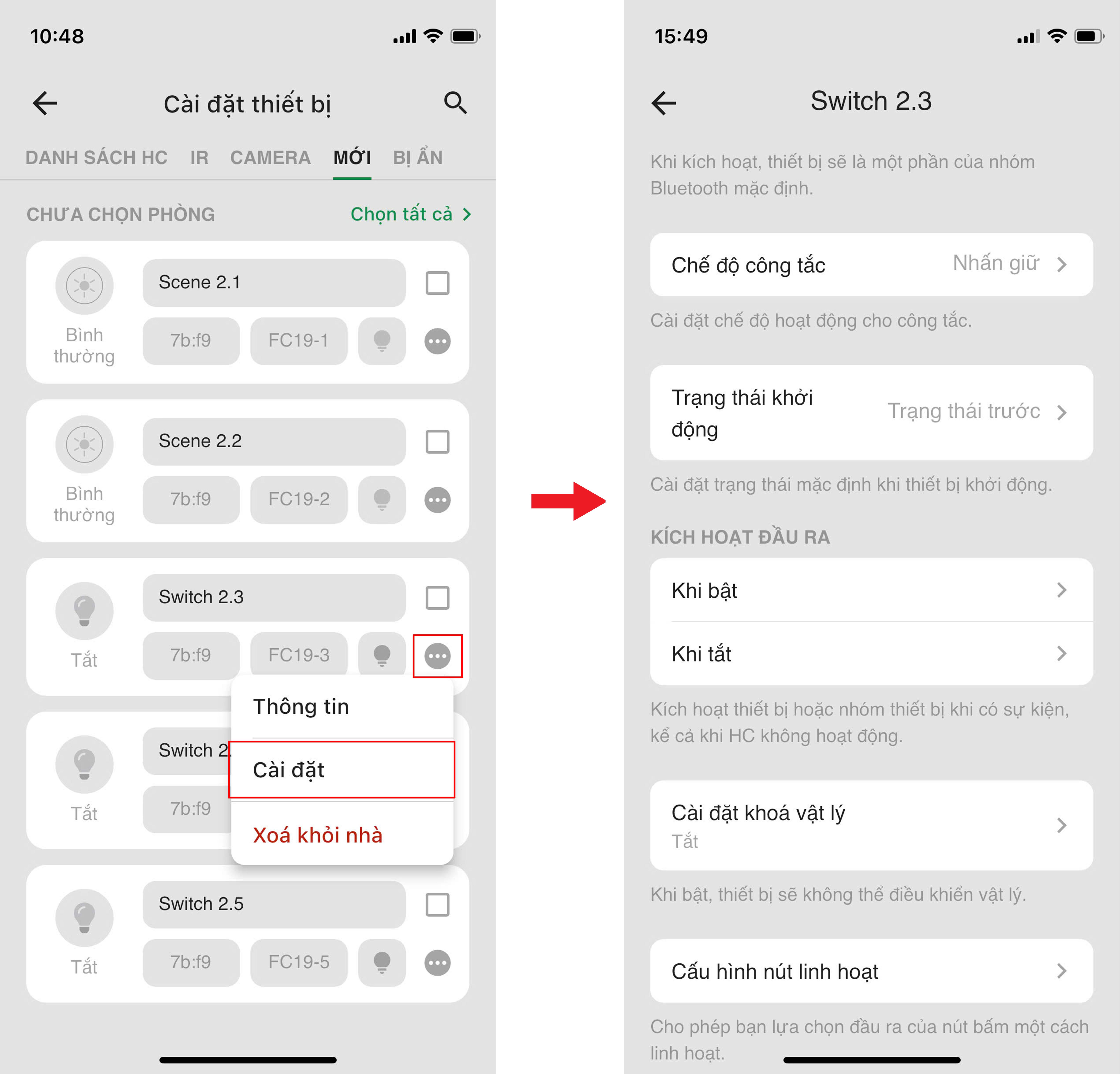

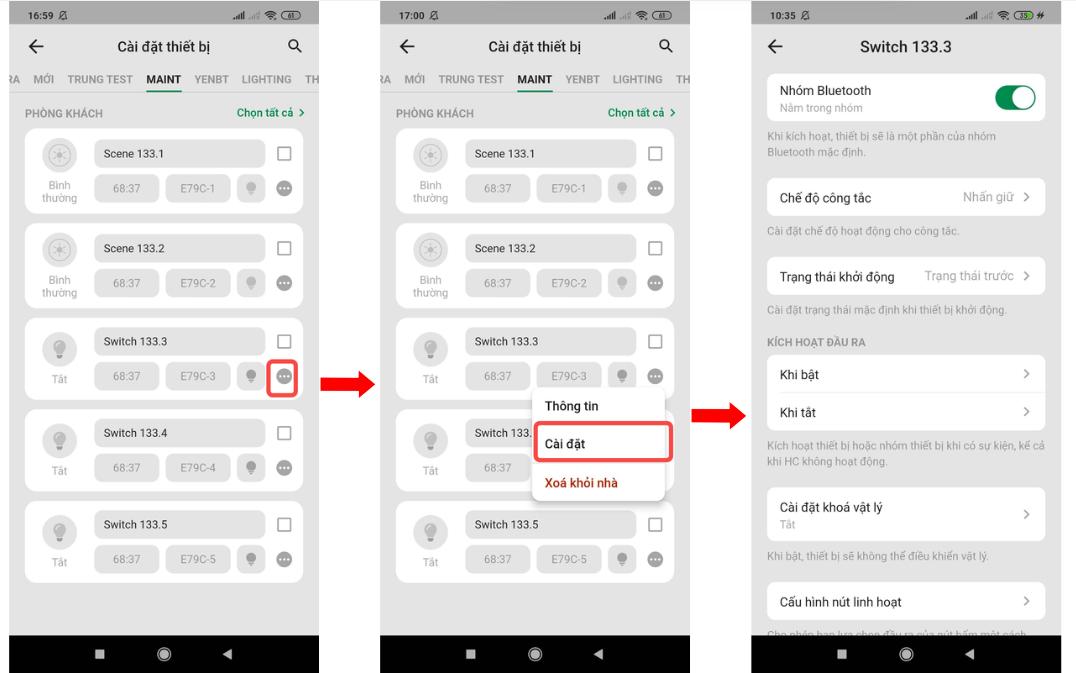

#Cài đặt nâng cao
Sau khi công tắc gia nhập mạng thành công ta có thể tiến hành cài đặt các tính năng nâng cao cho công tắc ở ngay trên App Lumi Life+.

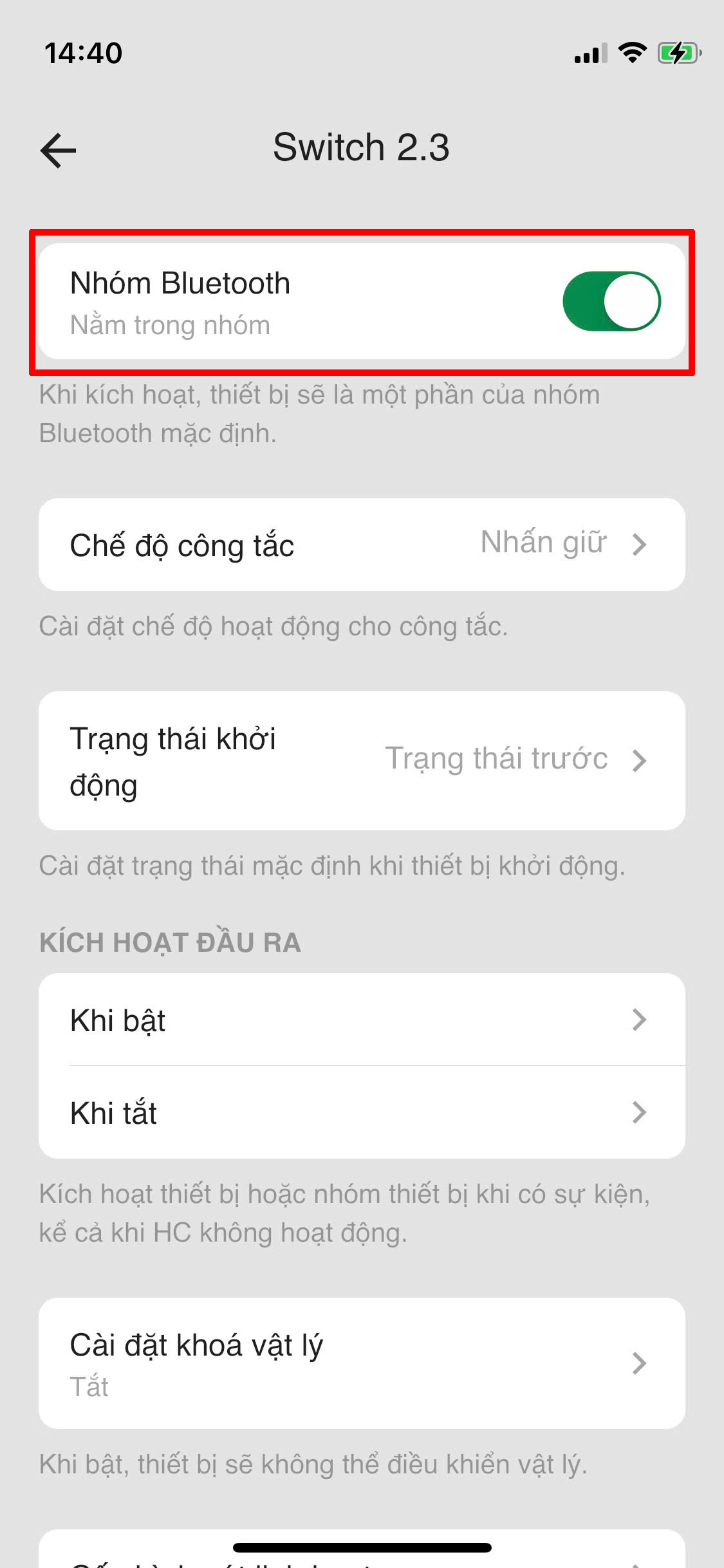

#Cho phép nhóm mặc định
Khi bật tính năng này thì thiết bị sẽ được thêm vào nhóm BLE chung, các thiết bị Bluetooth Mesh trong nhà sẽ được đồng bộ bật/tắt theo.
Trạng thái mặc định khi thiết bị vào mạng là Bật

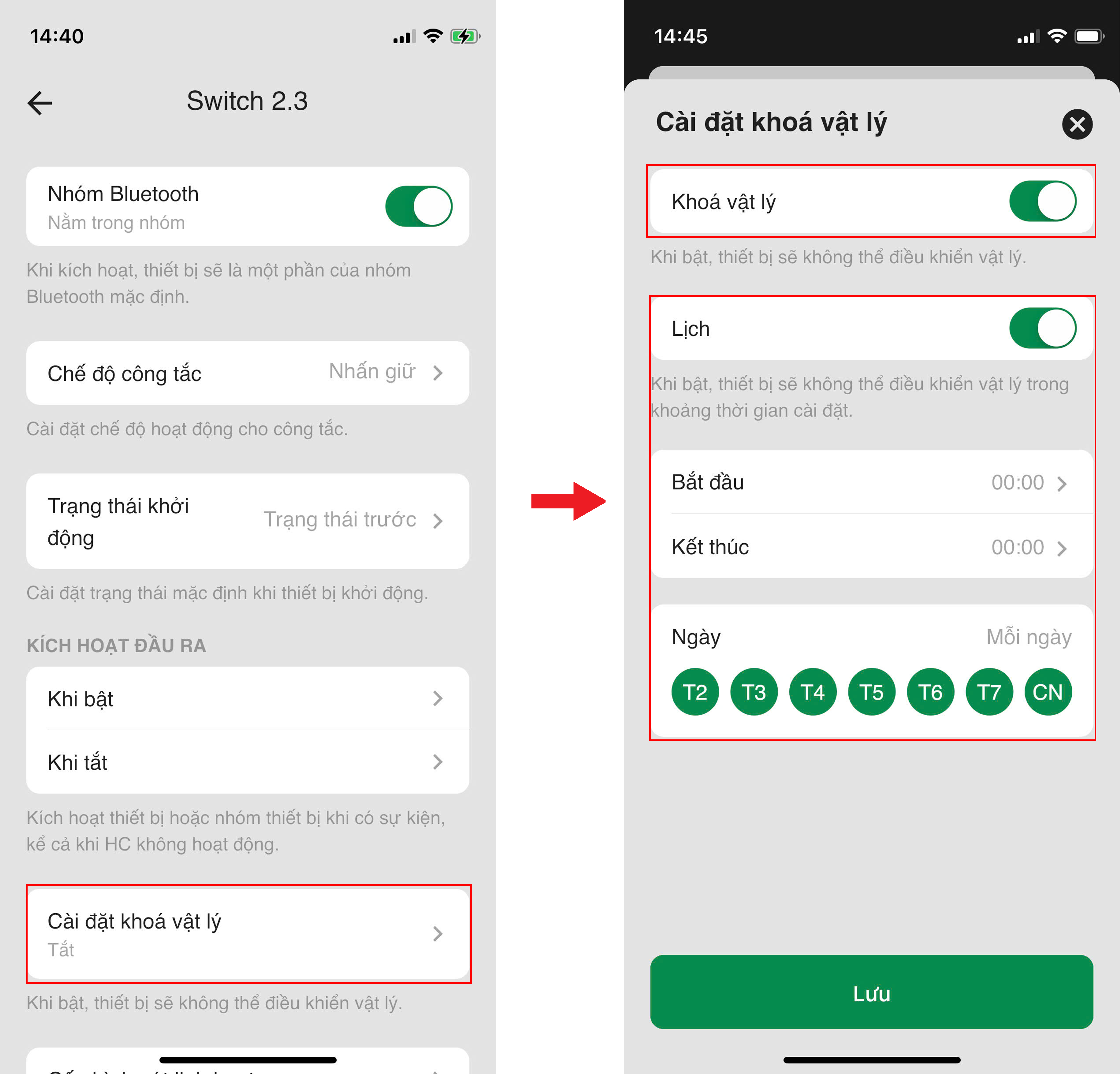

#Cài đặt khóa vật lý
Người dùng có thể khóa vật lý cho riêng từng nút bằng lựa chọn "Khóa vật lý" trên App.
Lúc này sẽ không thể thao tác trực tiếp mà chỉ có thể điều khiển trên APP.
Cho phép cài đặt lịch khóa vật lý linh hoạt.
Mặc định trạng thái khóa vật lý khi thiết bị vào mạng là Tắt
Lựa Chọn Lock/Unlock cho từng nút công tắc N1, N2, N3
Thao tác từ App: Chọn cài đặt Bật/tắt khóa vật lý trong phần cài đặt nâng cao.
Quan sát led khi cấu hình
Lock: Nháy xanh 2 lần nút được cấu hình
Unlock: Nháy xanh 1 lần nút được cấu hình

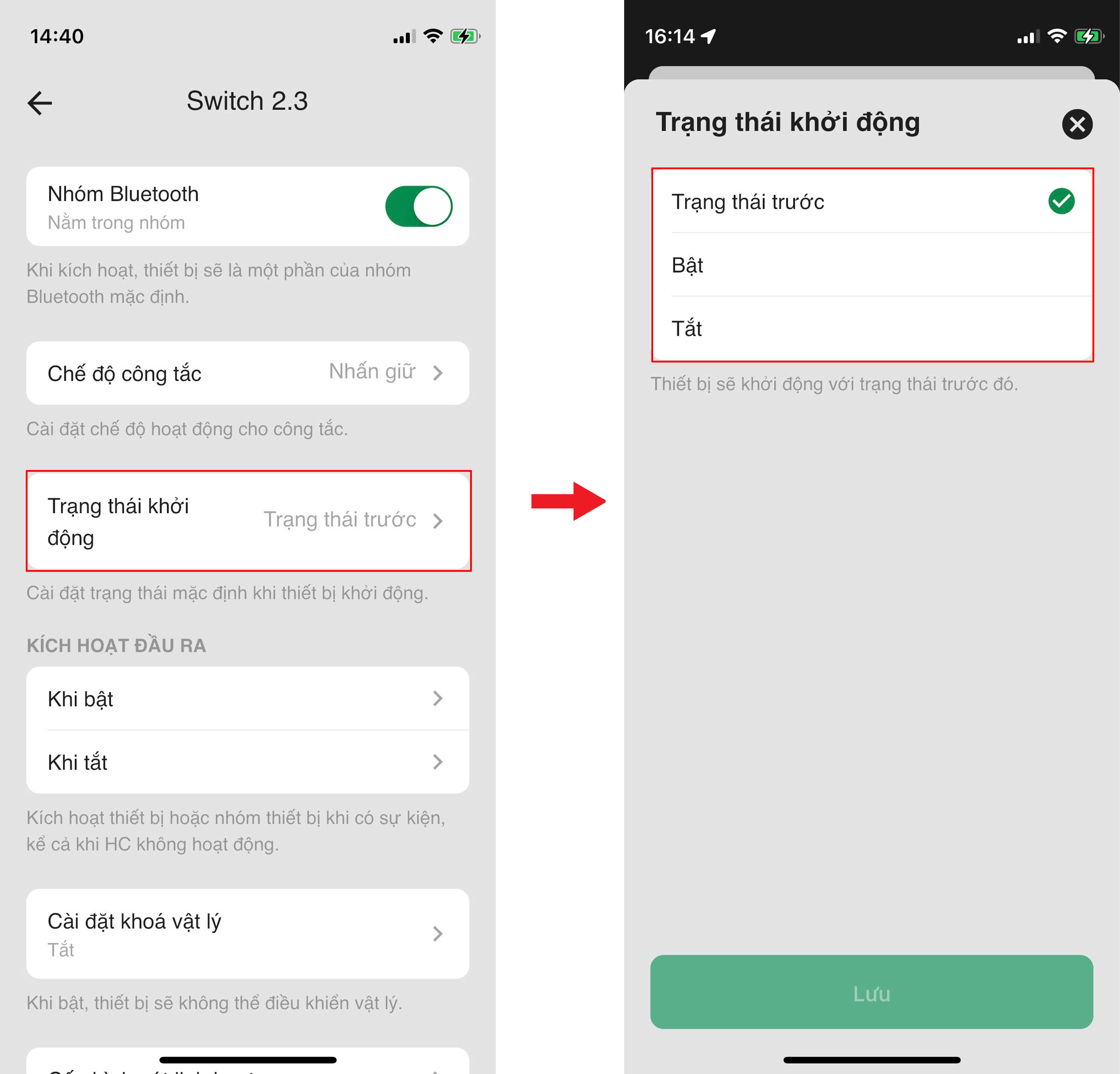

#Trạng thái khi khởi động
Mặc định trạng thái khởi động khi thiết bị vào mạng là trạng thái trước
Cài đặt trạng thái khởi động cho từng nút N1, N2, N3:
Bật -> Khi khởi động trạng thái luôn bật
Tắt -> Khi khởi động trạng thái luôn tắt
Trạng thái trước -> Khi khởi động lấy lại trạng thái trước khi ngắt nguồn
Thao tác từ App: Chọn trạng thái khởi động trong phần cài đặt nâng cao.

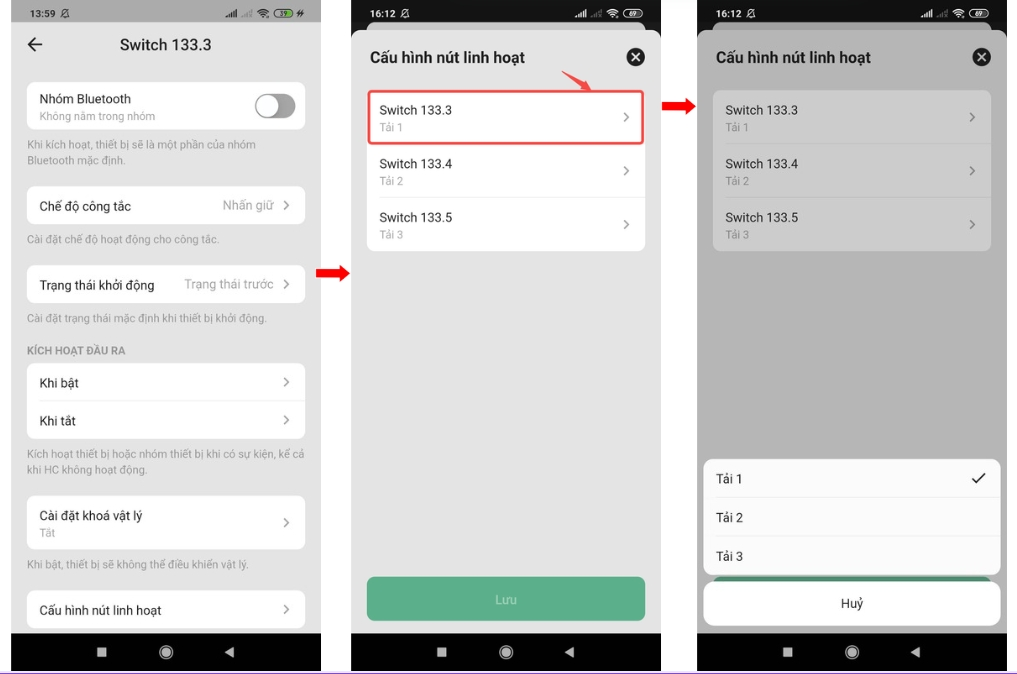

#Cấu hình nút linh hoạt
Mặc định nút linh hoạt khi thiết bị vào mạng: Nút bấm N1, N2, N3 lần lượt là tải 1 , tải 2, tải 3
Cho phép người dùng thay đổi vị trí relay được điều khiển bởi các nút bấm N1, N2, N3.
Lưu ý : Chức năng này chỉ có ở trong phần cài đặt nâng cao của nút N1
#Cài đặt sự kiện & chế độ hoạt động (N1-N2-N3)
Các nút (N) trên công tắc có thể hoạt động được ở 3 chế độ: Nhấn giữ - Nhấn nhả - Lighting mỗi mode sẽ có hoạt động và ứng dụng khác nhau.
Ta có thể liên kết sự kiện của nút công tắc với các Nhóm Lighting & Cảnh Lighting (Tối đa 5 nhóm Lighting hoặc 1 cảnh Lighting).
Các trạng thái của nút công tắc có thể làm đầu vào cho Rule.

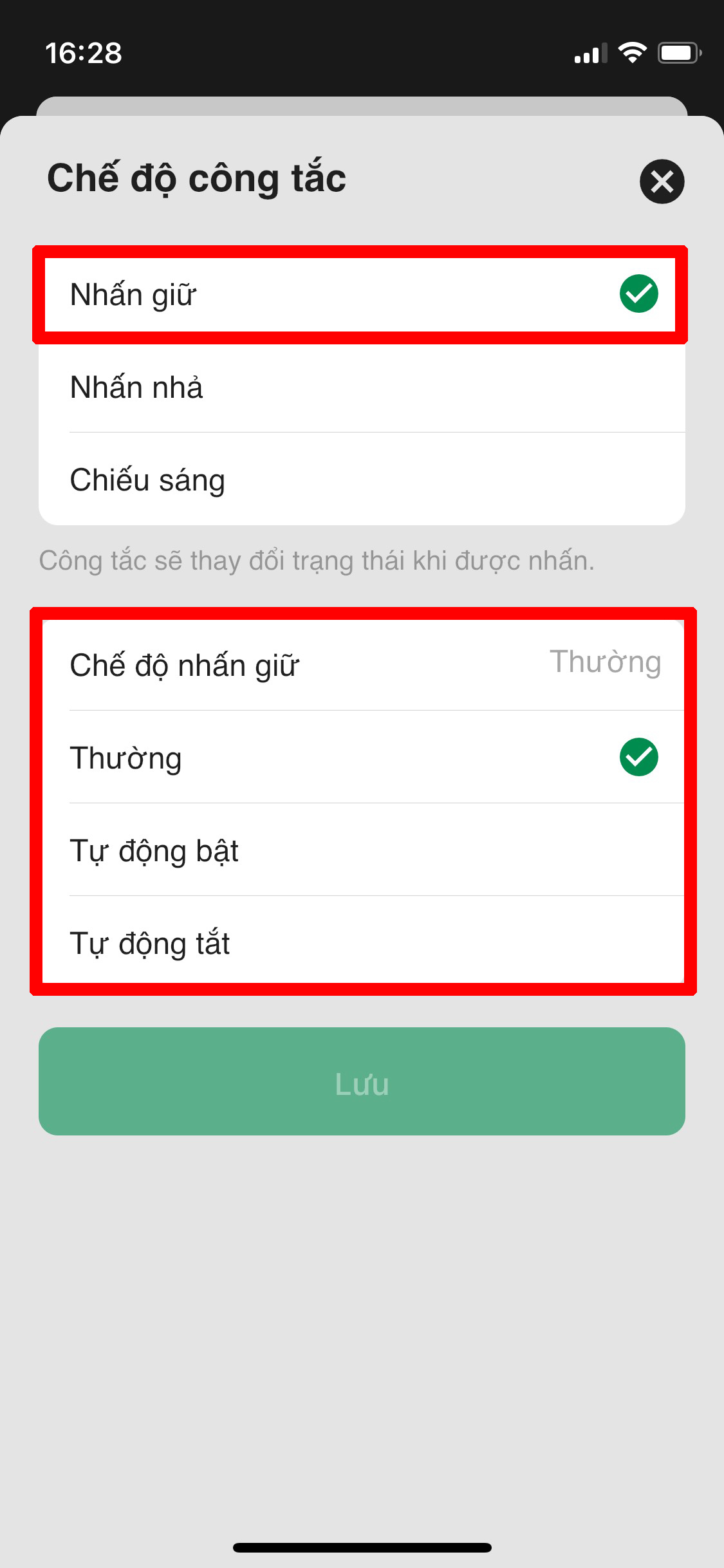

#Chế độ nhấn giữ
Công tắc cảm ứng sẽ thay đổi và giữ nguyên trạng thái (Bật/Tắt) sau mỗi lần người dùng tác động (Dùng cho tải thông thường).
Trong chế độ Nhấn giữ ta cũng có thể cài đặt thêm Chế độ đầu ra kèm thời gian Tự động bật/tắt
(VD: Ứng dụng cho bình nóng lạnh, điều hòa...).

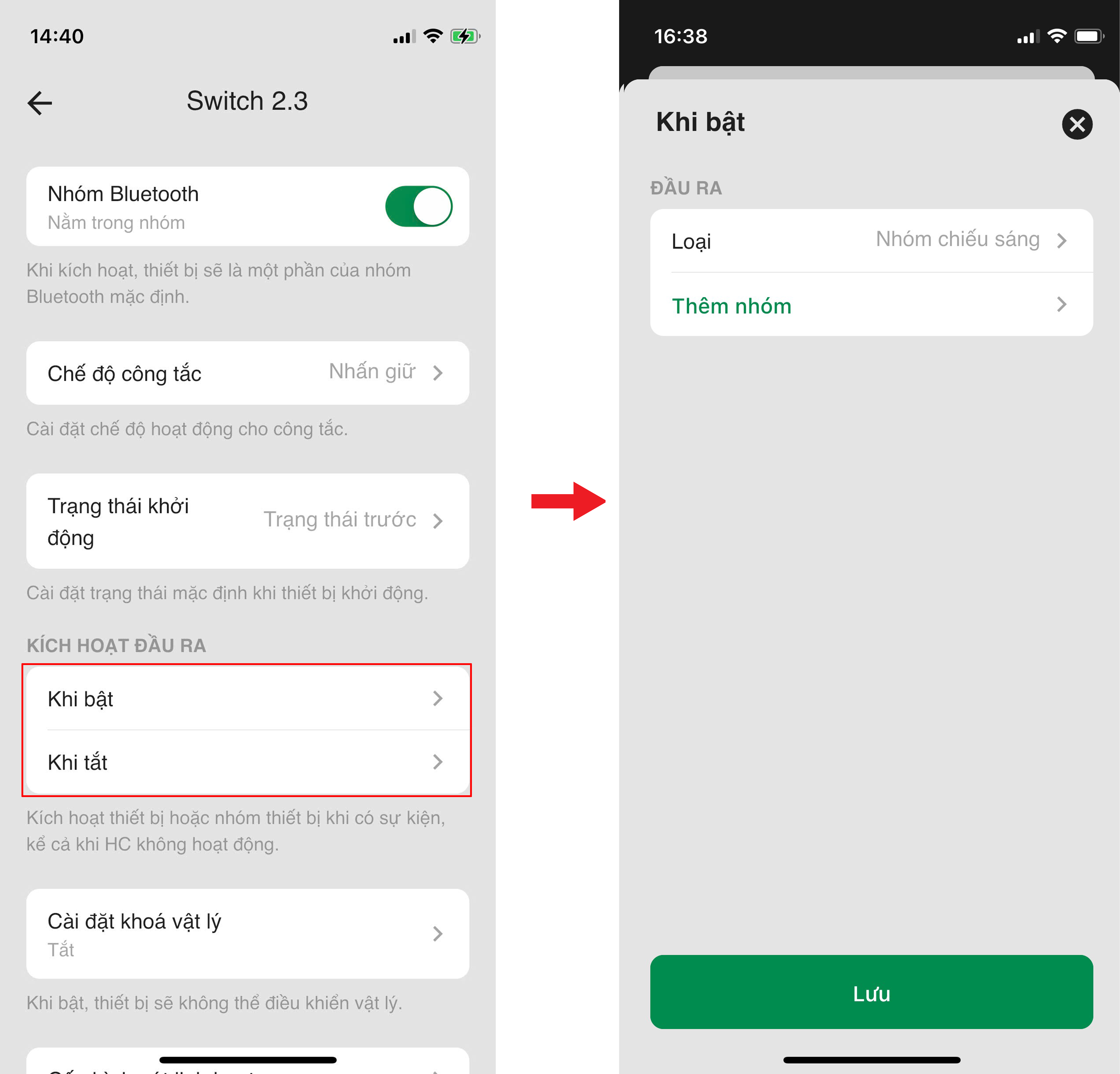

Cài đặt sự kiện Bật/Tắt
Sử dụng trạng thái của công tắc để điều khiển trực tiếp hệ thống Smart Lighting.
Sự kiện: Bật hoặc tắt cho từng nút N1, N2, N3
Điều khiển trong mạng Bluetooth mesh, không phụ thuộc HC.
Tối đa 5 nhóm đầu ra hoặc 1 cảnh Lighting.
Kích hoạt đầu ra sự kiện khi nhấn Bật/Tắt.
#Chế độ nhấn nhả
Công tắc sẽ luôn quay về trạng thái mặc định là Tắt sau mỗi lần người dùng ấn rồi nhả tay.
(Ứng dụng cho những vị trí có tải đặc biệt như nút chuông, công tắc cổng...).
Người dùng cũng có thể cài đặt sự kiện Bật/Tắt để điều khiển trực tiếp các Nhóm Lighting hoặc Cảnh Lighting.

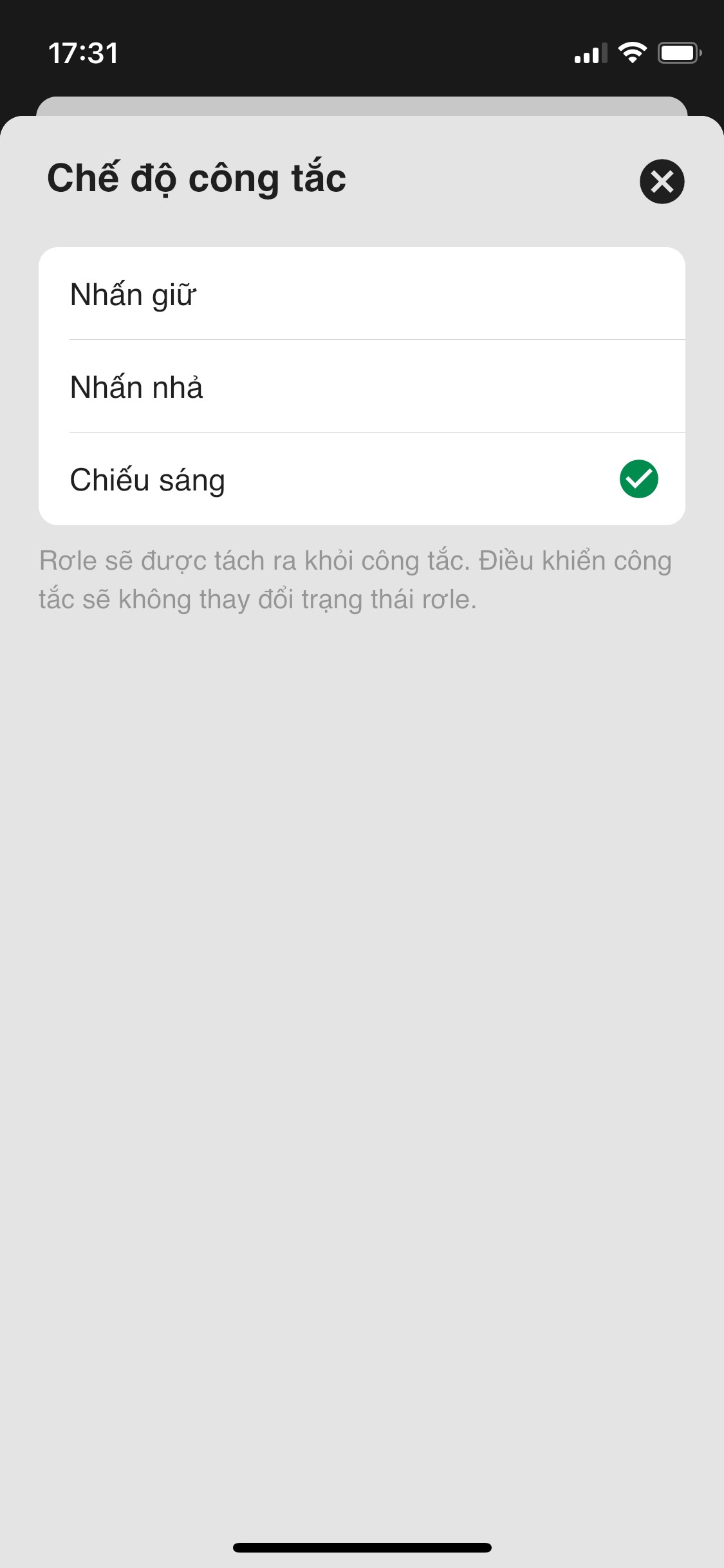

#Chế độ Lighting
Chế độ Lighting thường dùng để liên kết giữa công tắc Bluetooth với các lộ đèn Smart Lighting, lúc này công tắc sẽ có vai trò như một nút kích hoạt cảnh.
Ở chế độ này, công tắc sẽ vẫn có 2 trạng thái On/Off tuy nhiên Rơle sẽ không đóng ngắt
(Xem bài viết Thi công Smart Lighting để hiểu hơn về nguyên lí hoạt động).
#Đồng bộ nút Lighting & Nhóm Lighting

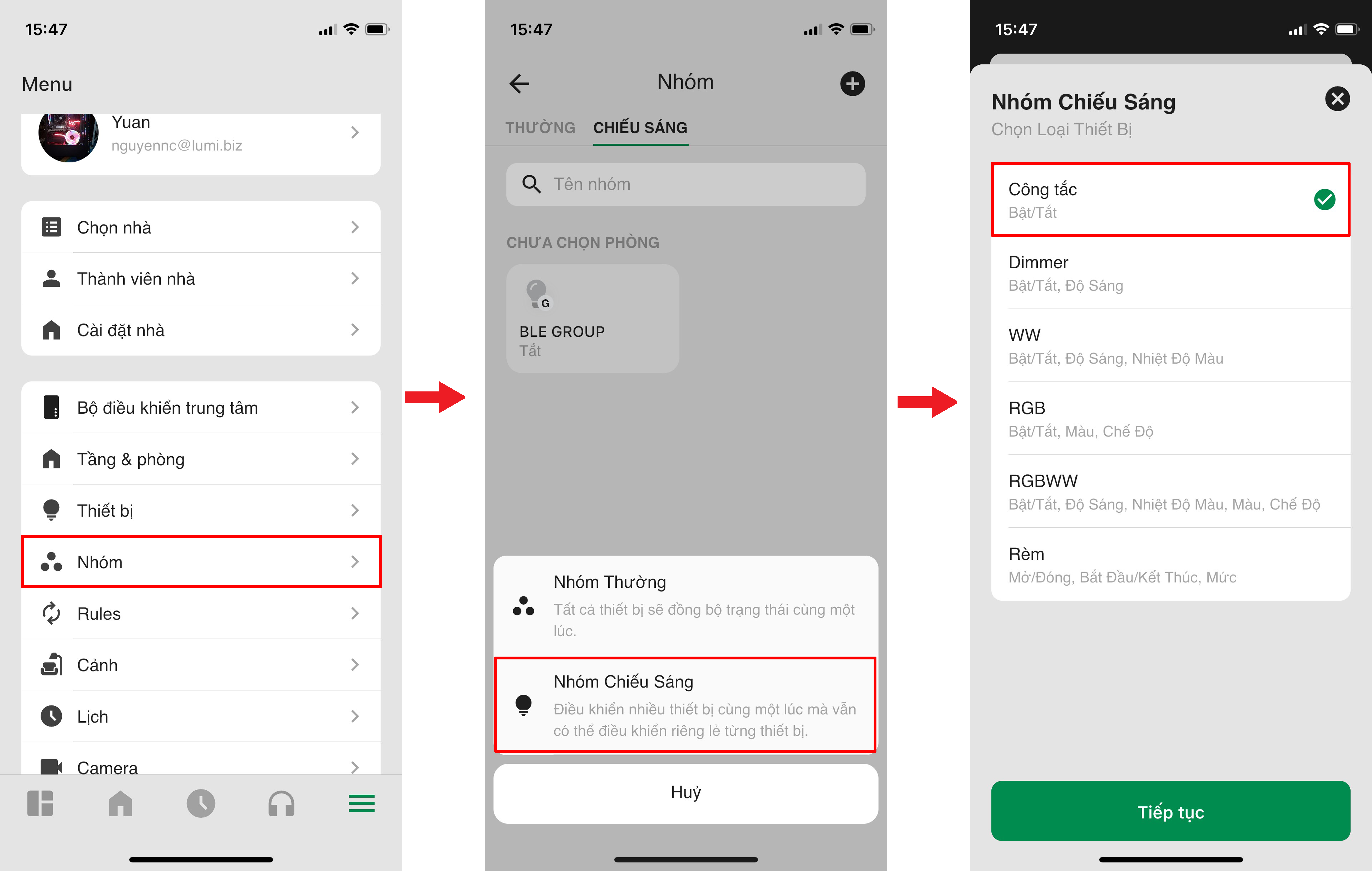

Ta còn có thể liên kết nút Lighting với nhóm đèn Smart Lighting thông qua tính năng Nhóm Lighting.
Sau khi cấu hình như hình bên dưới, thì Nút Lighting có thể tự động đồng bộ với đèn Smart Lighting thông qua 3 sự kiện mặc định: ON/OFF/DIM*.*
Người dùng có thể nhấn giữ Nút Lighting để tăng/giảm cường độ sáng của đèn.
Nếu Led nháy xanh 2 lần -> Tăng độ sáng.
Nếu Led nháy đỏ 2 lần -> Giảm độ sáng.
#Nhóm Binding (Đảo chiều)
Ngoài việc sử dụng tính năng Nhóm đảo chiều để đồng bộ trạng thái giữa các nút cảm ứng thì công tắc Bluetooth cũng có hỗ trợ tính năng Nhóm Binding (Thiết bị đảo chiều không cần qua HC).
#So sánh Nhóm Binding - Nhóm thường
Nhóm thường
Ưu điểm: Thiết bị thuộc HC/LC khác nhau vẫn có thể nhóm được.
Nhược điểm: Đảo chiều có độ trễ và không hoạt động được khi không có HC.
Nhóm binding
Ưu điểm: Đảo chiều nhanh, hoạt động không cần HC.
Nhược điểm: Các thiết bị Binding phải ở trong cùng một mạng Bluetooth do HC/LC tạo ra.

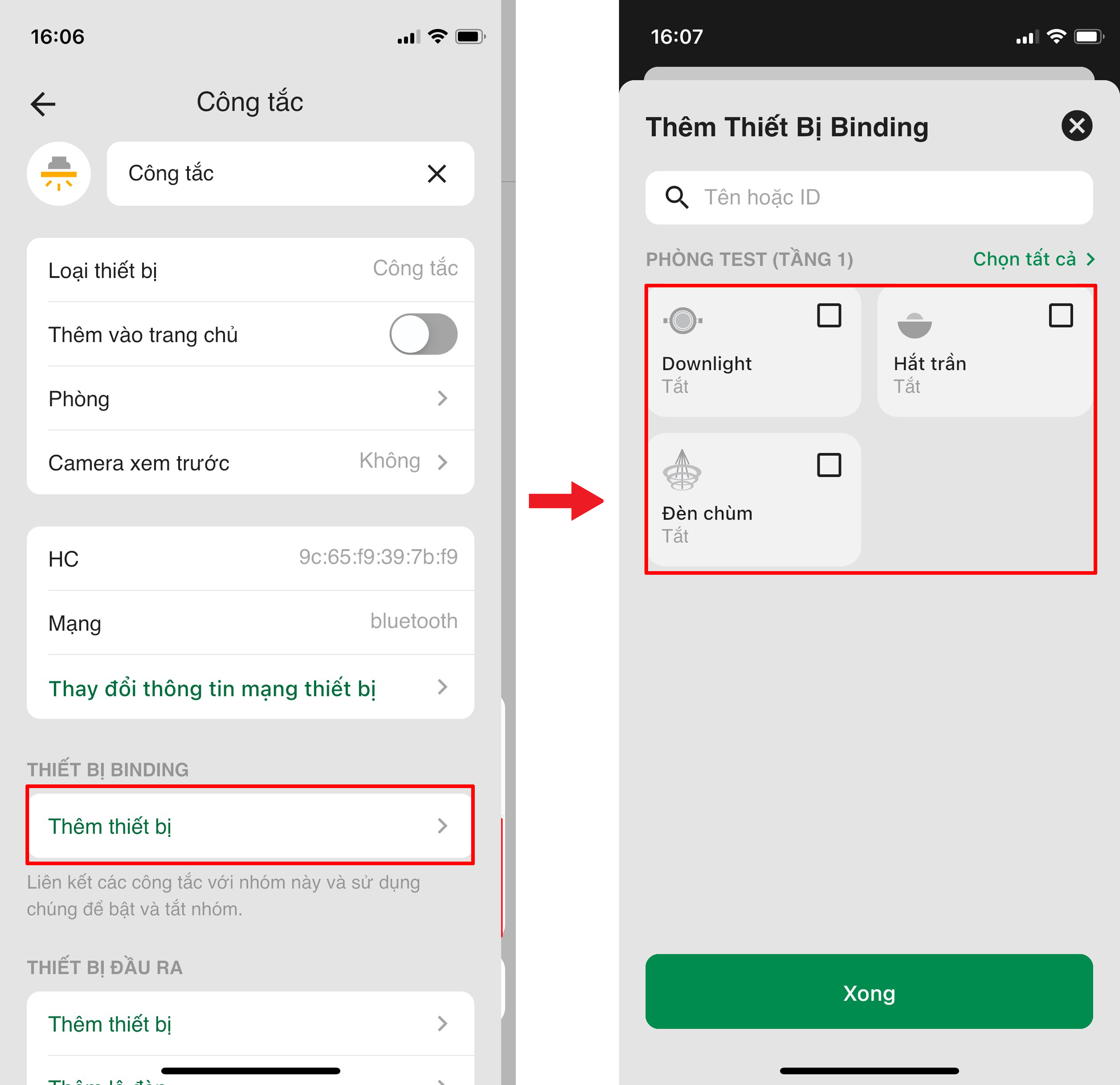

#Cấu hình Nhóm Binding (BLE Mesh)
Để có thể Binding, các công tắc phải được gia nhập vào cùng 1 mạng Bluetooth (Của HC hoặc LC).
Tối đa là 5 nút cảm ứng trong một Nhóm Binding.
#Reset mạng cho công tắc LUMES
Lưu ý: Toàn bộ những cài đặt nâng cao của thiết bị sẽ bị xóa về giá trị mặc định sau khi reset factory thiết bị.

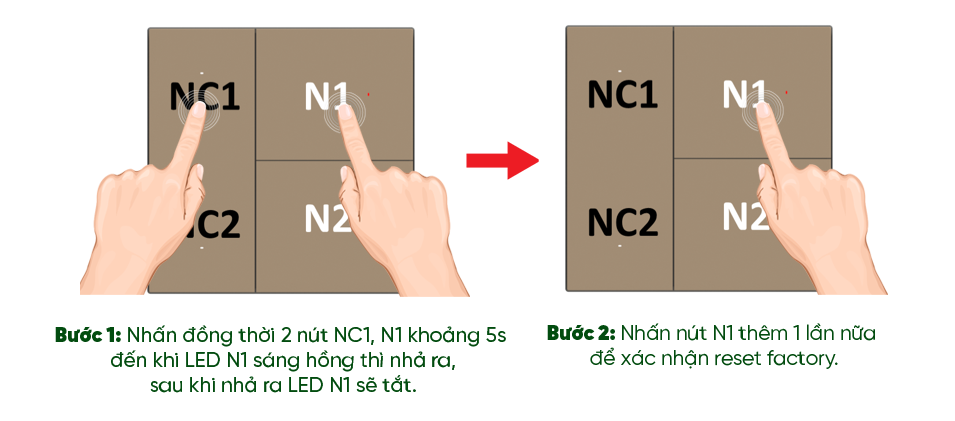

Cách 1: Thao tác dưới thiết bị
Bước 1: Nhấn đồng thời 2 nút NC1, N1 khoảng 5s đến khi “LED N1” sáng hồng thì nhả ra, sau khi nhả ra “LED N1” sẽ tắt.
Bước 2: Nhấn nút N1 một lần để xác nhận reset factory.(Trong khoảng thời gian <5s sau khi Led N1 nháy hồng)
Reset thiết bị thành công:
Quan sát led dưới thiết bị : LED nháy hồng 2 lần ở Nút N1. Sau khi nháy led thiết bị sẽ tiến hành reset và reboot
App: Hiển thị icon mất kết nối (thiết bị đã vào mạng trước đó)
Cách 2: Thao tác: Lựa chọn thiết bị cần xóa trên App
Xóa thành công:
Quan sát led dưới thiết bị : LED nháy hồng 2 lần ở Nút N1. Sau khi nháy led thiết bị sẽ tiến hành reset và reboot.
App: Xóa icon thiết bị trên App(thiết bị đã vào mạng trước đó).

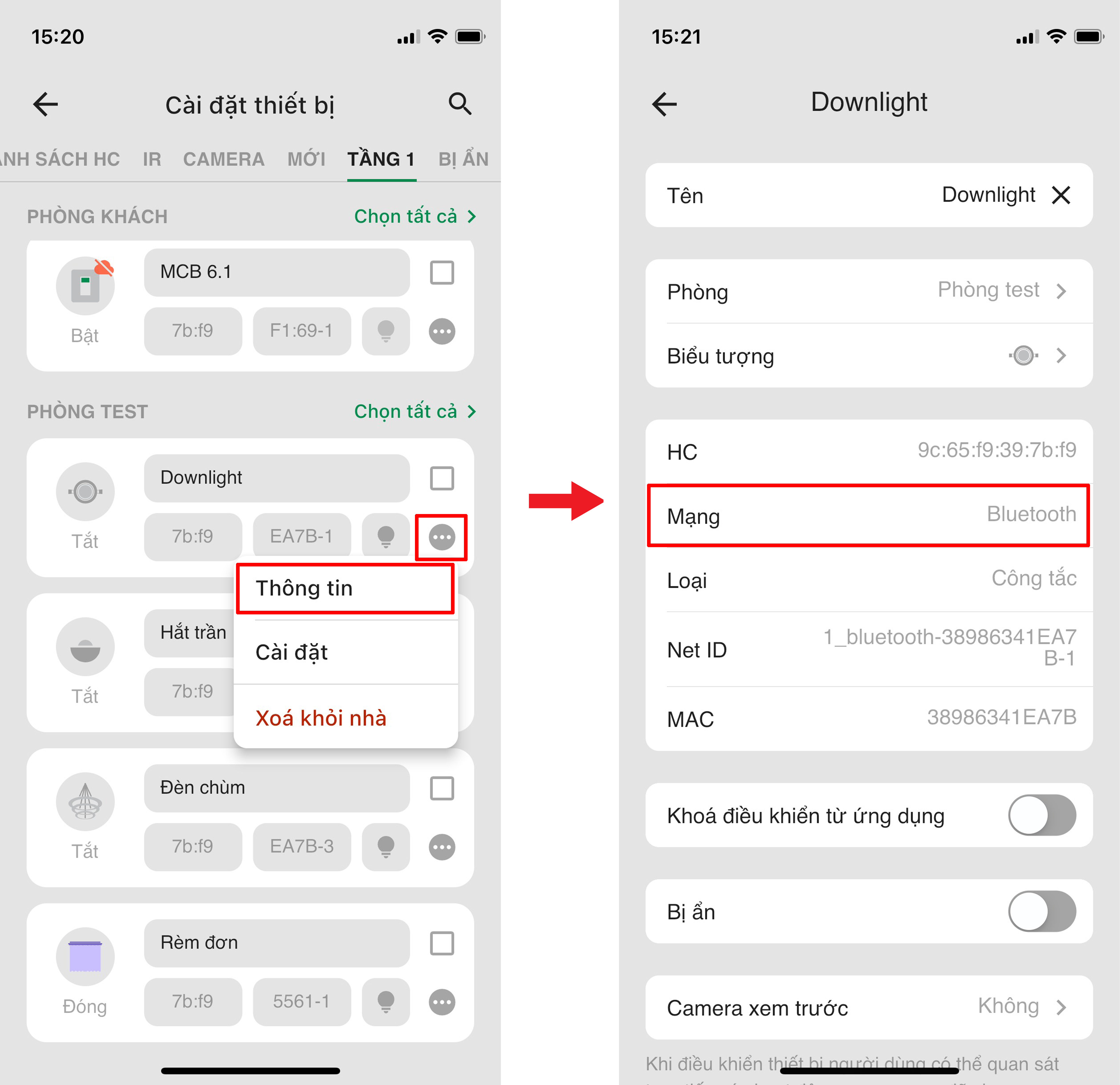

#Kiểm tra thông tin thiết bị trên APP
#Cài đặt nâng cao nút cảnh (NC1-NC2)
Sau khi thiết bị gia nhập mạng thành công có thể tiến hành cài đặt các tính năng nâng cao cho nút cảnh NC1, NC2 ở ngay trên App Lumi Life+
Lưu ý : Tất cả các cài đặt nâng cao của nút cảnh NC1/NC2 người dùng sẽ thực hiện thao tác hoàn toàn trên APP
#Cài đặt kích hoạt đầu ra
Sự kiện: Nhấn 1 lần, nhấn 2 lần, nhấn giữ 0.8 giây cho từng nút NC1, NC2.
Điều khiển trong mạng Bluetooth mesh, không phụ thuộc HC.
Tối đa 5 nhóm đầu ra hoặc 1 cảnh Lighting.
Kích hoạt đầu ra sự kiện khi nhấn 1 lần

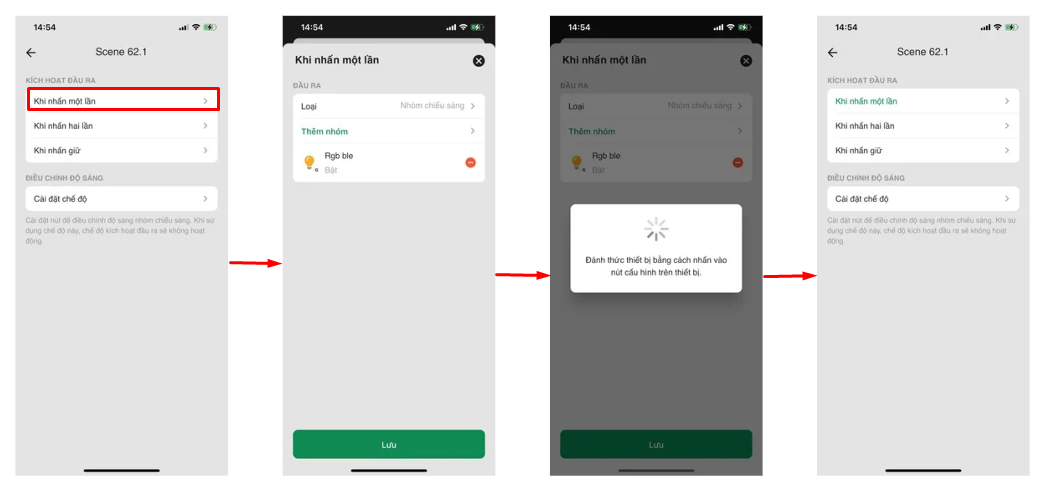

Thao tác từ app: Chọn cài đặt kích hoạt đầu ra nhấn 1 lần trong phần cài đặt nâng cao -> chọn nhóm hoặc cảnh lighting Sau khi nhấn nút Lưu, người dùng nhấn nút bất kỳ dưới thiết bị để hoàn thành cài đặt.

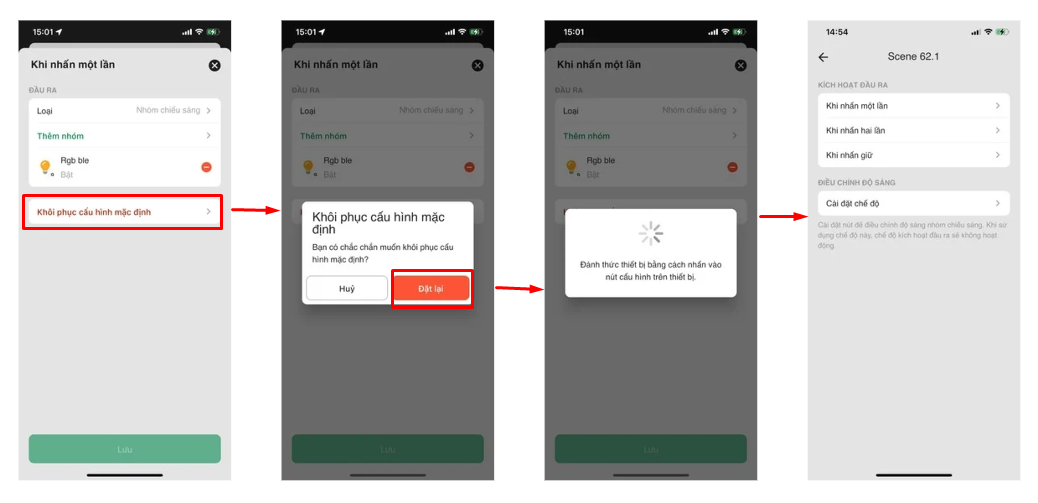

Xóa cài đặt sự kiện
Thao tác từ app: Chọn cài đặt kích hoạt đầu ra nhấn 1 lần trong phần cài đặt nâng cao -> Chọn Khôi phục cấu hình mặc định, người dùng nhấn nút bất kỳ dưới thiết bị để hoàn thành cài đặt.
#Cài đặt điều chỉnh độ sáng
Sự kiện: Nhấn giữ 0.5s cho từng nút NC1, NC2.
Chế độ Tăng: Kích hoạt tăng độ sáng/nhiệt độ màu của nhóm đã được cấu hình trong phần cài đặt sự kiện của nút cảnh tương ứng.
Chế độ Giảm: Kích hoạt giảm độ sáng/nhiệt độ màu của nhóm đã được cấu hình trong phần cài đặt sự kiện của nút cảnh tương ứng.
Chế độ tăng/giảm: Kích hoạt tăng/giảm xen kẽ độ sáng/nhiệt độ màu của nhóm đã được cấu hình trong phần cài đặt sự kiện của nút cảnh tương ứng.
Điều khiển trong mạng Bluetooth mesh, không phụ thuộc HC.
Tối đa 5 nhóm lightning đầu ra.
Đầu ra cho phép 2 lựa chọn độ sáng hoặc nhiệt độ màu
Thao tác từ app: Chọn cài đặt điều chỉnh độ sáng trong phần cài đặt nâng cao.
Chú ý : Chú ý : Khi cài đặt ở chế độ này -> Thiết bị vẫn sẽ bắn sự kiện nhấn 1, 2 lần nhưng không kích hoạt execution scene (đầu ra cài đặt sự kiện nhấn 1, 2 lần)

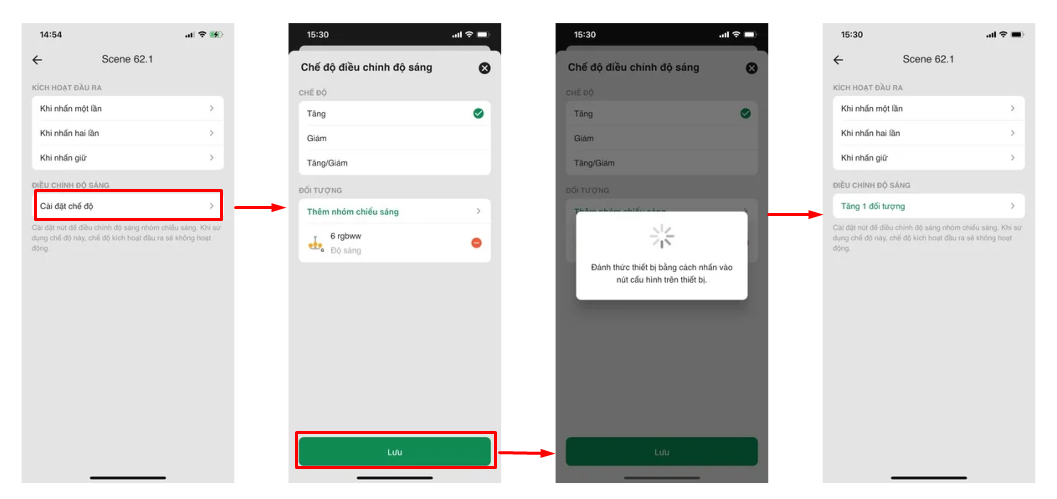

Thao tác từ app: Chọn cài đặt điều chỉnh độ sáng trong phần cài đặt nâng cao -> Chọn Tăng -> chọn nhóm dimmer hoặc WW Sau khi nhấn nút Lưu, người dùng nhấn nút bất kỳ dưới thiết bị để hoàn thành cài đặt

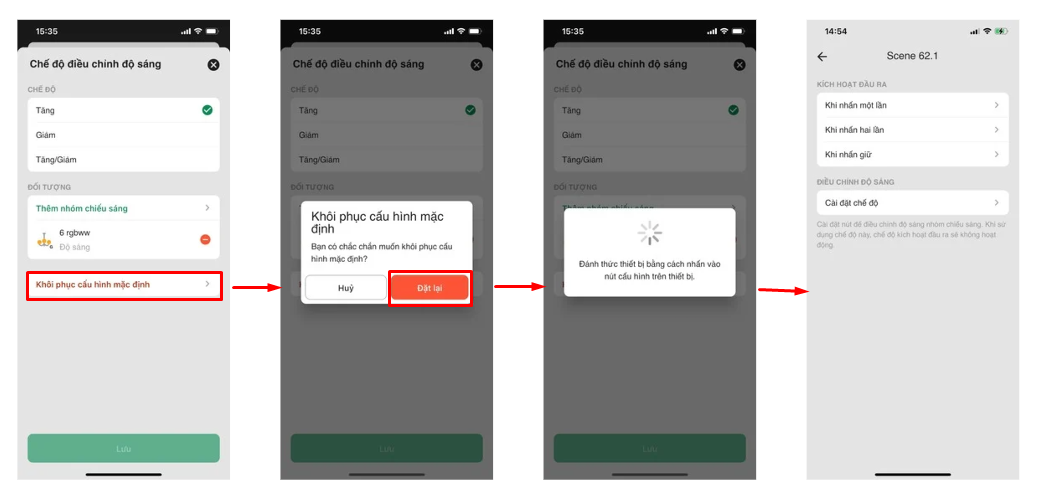

Xóa cài đặt sự kiện
Thao tác từ app: Chọn Điều chỉnh độ sáng Tăng 1 đối tượng trong phần cài đặt nâng cao -> Chọn Khôi phục cấu hình mặc định, người dùng nhấn nút bất kỳ dưới thiết bị để hoàn thành cài đặt
#Tính năng khác trên app Lumi Life +
Tất cả các nút cảnh đều có thể làm đầu vào của Rule với các sự kiện:
Nhấn 1 lần.
Nhấn 2 lần.
Nhấn giữ.
Ứng dụng của nút cảnh, nút thường:
Sử dụng 2 nút cảnh để tăng giảm độ sáng của lộ đèn.
Nút bật/tắt cả phòng.
Các phòng lớn nút dùng để kích hoạt cảnh nhanh: Tiếp khách, Đi ngủ,… khách dễ kích cảnh thay cho việc vào app.
Kích hoạt cảnh cài đặt sẵn.
Điều khiển Lighting (Dim, Nhiệt độ màu).
Default ON ALL và OFF ALL các nút relay ở bản 2 và 3 nút. NC1 để ON ALL, NC2 để OFF ALL. Các kiểu bấm 2 lần, bấm giữ để cho các cảnh khác nếu muốn.
