#Tổng quát
Mã sản phẩm: LM-PC
Kết nối không dây: BLE Mesh
Phát hiện chuyển động bằng công nghệ hồng ngoại và Radar.
Đo cường độ ánh sáng, của môi trường xung quanh.
Sử dụng thông tin từ cảm biến gửi về để làm đầu vào cho Rule .
Khả năng hoạt động độc lập, bật tắt đèn trực tiếp mà không cần thêm công tắc
Gửi lệnh điều khiển trực tiếp tới các loại công tắc Bật/Tắt, module In Out phiên bản BLE thông qua cài đặt tính năng nhóm Binding.
Thiết bị sử dụng nguồn điện chuẩn 220V, tự động bật đèn khi có người chuyển động ở trong vùng cảm ứng.
#Thông số kỹ thuật
Điện áp hoạt động | 100 - 240V AC ~ 50/60Hz |
|---|---|
Công suất tải | Tải trở thuần: ≤ 3000W Tải Led: ≤ 300W |
Góc phát hiện chuyển động | Góc 1: 90⁰ Góc 2: 100⁰ |
Truyền thông | BLE Mesh |
Dải đo ánh sáng | 0 – 10000 lux |

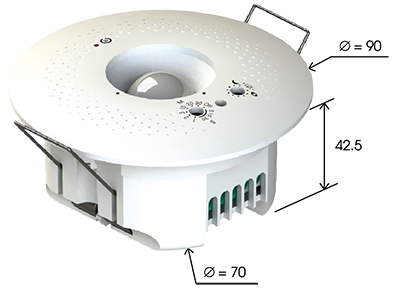

Kích thước (Φ x C) | 90 x 42.5 mm |
Đường kính lỗ khoét trần | 70 mm |
Khối lượng | 110 gram |
#Lắp đặt thiết bị

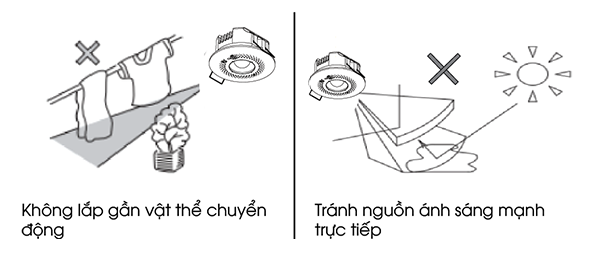

Đây là thiết bị lắp ở trong nhà không khuyến khích khi sử dụng ngoài trời.
Ngoài ra, những trường hợp dưới đây là hoàn toàn bình thường không phải do lỗi sản phẩm.
Đèn tắt khi không có người trong phòng.
Đèn bật do có động vật chuyển động.
Đèn bật do vị trí lắp đặt bị rung lắc.
#Góc phát hiện

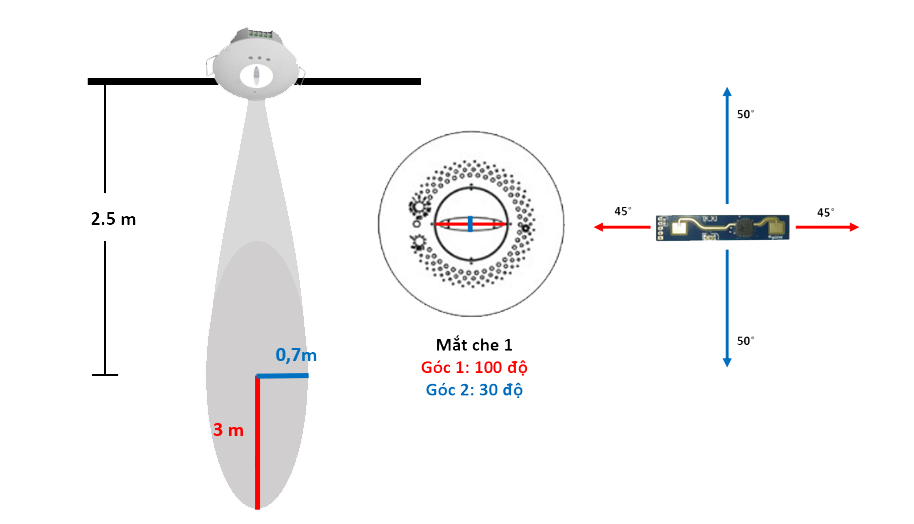

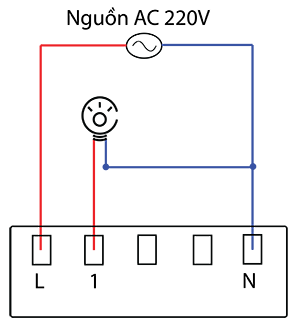

Thiết bị cảm biến gắn trần có 2 góc quét phát hiện chuyển động người dùng cần lưu ý để lắp đặt sản phẩm cho hợp lý.
#Phụ kiện mắt che

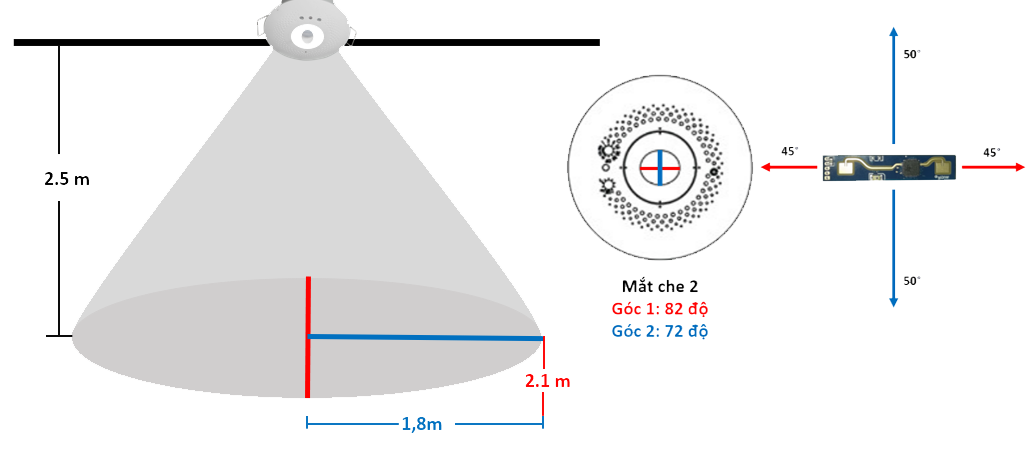

Ngoài ra thiết bị có các mắt che cảm biến đi kèm giúp thu hẹp phạm vi góc phát hiện chuyển động.
Vị trí lắp mắt che cảm biến không cố định, người dùng có thể tùy chỉnh để có góc quét hợp lý nhất.

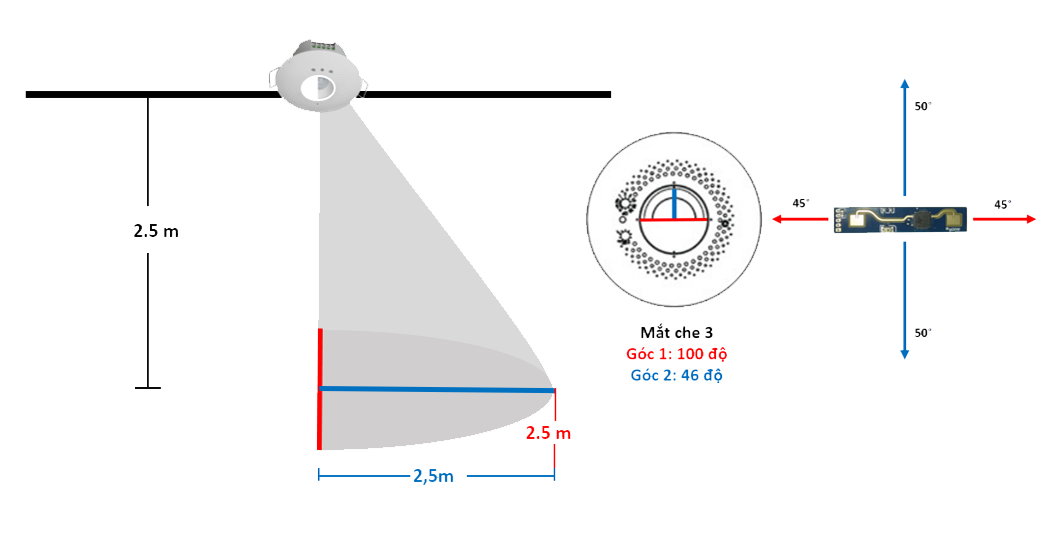

Dưới đây là vị trí lắp mắt che cảm biến sẽ có các góc quét như sau:
#Vùng quét của thiết bị
#Reset thiết bị
Nhấn giữ nút Config 5 giây (Lỗ nhỏ ở mặt trước của sản phẩm) led sẽ nháy hồng 3 lần sau đó sáng đỏ. báo hiệu reset thành công.
#Gia nhập mạng
Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

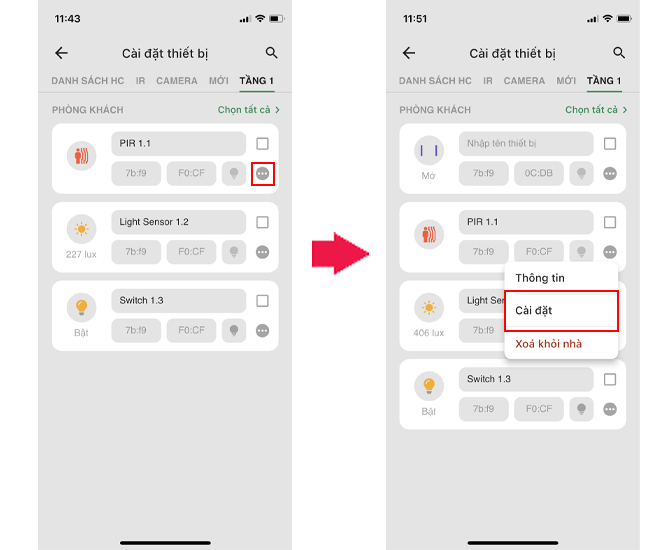

Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Blutooth => Chọn “Gia nhập mạng”.
Sau khi ấn gia nhập mạng trên App, tiếp theo người dùng thao tác dùng que chọc sim nhấn giữ nút Config 5 giây (Lỗ nhỏ ở mặt trước của sản phẩm) led sẽ nháy hồng 3 lần sau đó sáng đỏ.
Lúc này thiết bị sẽ bắt đầu tìm kiếm mạng của HC và Led nháy đỏ chậm. Cuối cùng khi thiết bị gia nhập mạng thành công đèn Led sẽ nháy hồng 3 lần và chuyển sáng xanh.
Thiết bị đang sáng đỏ: Chưa gia nhập mạng.
Khi gia nhập mạng thiết bị sẽ nháy hồng 3 lần sau đó sáng xanh
Thiết bị sáng xanh: Thiết bị đã gia nhập mạng.
Trong 1 phút mà thiết bị không tìm được mạng thiết bị sẽ nháy đỏ 3 lần, sau đó dừng tìm kiếm mạng.
#Sử dụng thiết bị trên ứng dụng Lumi Life+

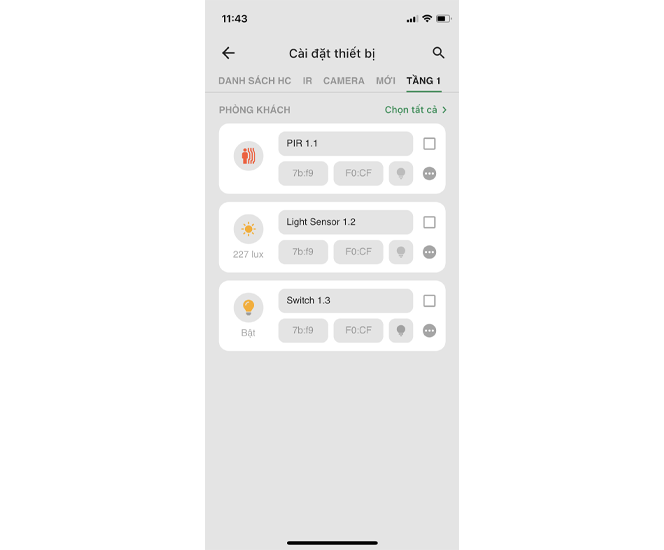

Sau khi thiết bị gia nhập mạng thành công, ta sẽ có 3 icon thể hiện cho thiết bị ở trên App bao gồm:

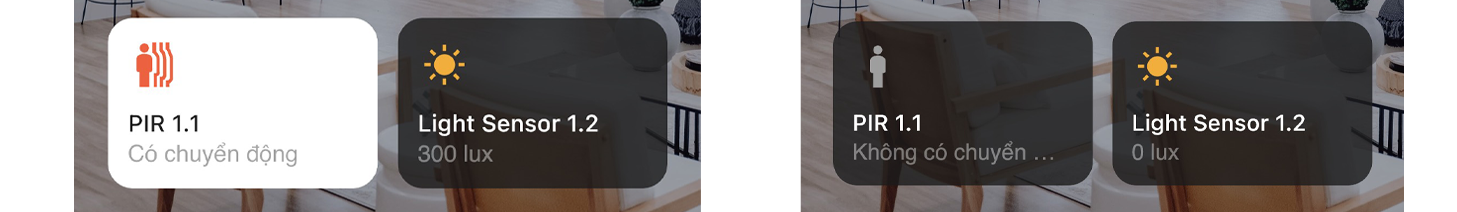

Trạng thái cảm biến
Ánh sáng
Điều khiển đèn
Hướng dẫn cài đặt
#Cài đặt nâng cao
#Cấu hình cảm biến
Chúng ta có thể thiết lập các thông số cho cảm biến trong phần Cài đặt
#Ngắt liên kết đầu vào với đầu ra

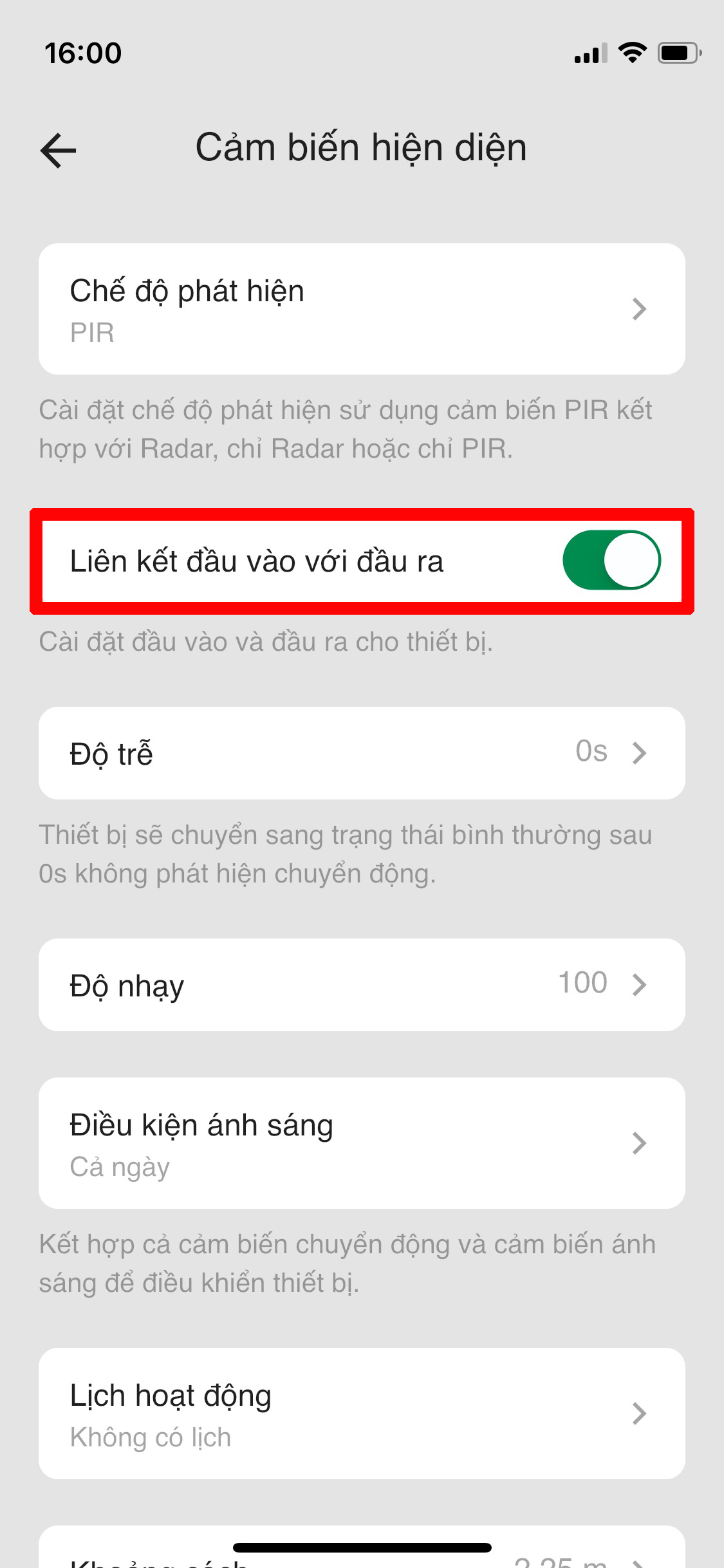

Trong trường hợp chúng ta không muốn cảm biến tự động bật tắt và muốn cài rule cho cảm biến để kiểm soát ta thực hiện “Ngắt liên kết đầu vào với đầu ra”
-→ Khi này Icon cảm biến và icon công tắc trên cảm biến sẽ hoạt động tách biệt với nhau.
#Chế độ hoạt động

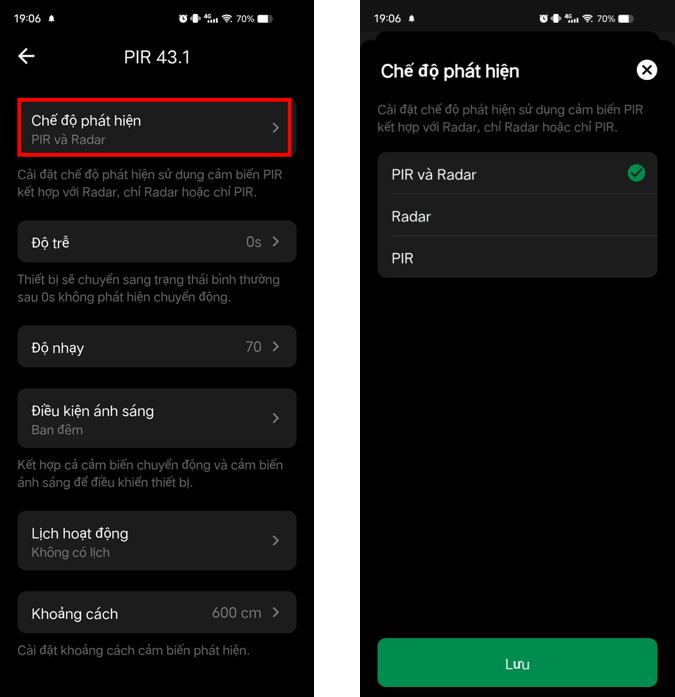

Cảm biến hiện diện, có 3 chế độ hoạt động:
PIR và Radar (Mặc định)
Only Radar (Chỉ hoạt động cảm biến Radar)
Only Pir (Chỉ hoạt động cảm biến Radar)
Lưu ý: Khi cấu hình trên app
Led trên thiết bị nháy xanh 2 lần
-→ Báo cấu hình thành công
Led trên thiết bị nháy đỏ 2 lần
-→ Báo cấu hình thất bại

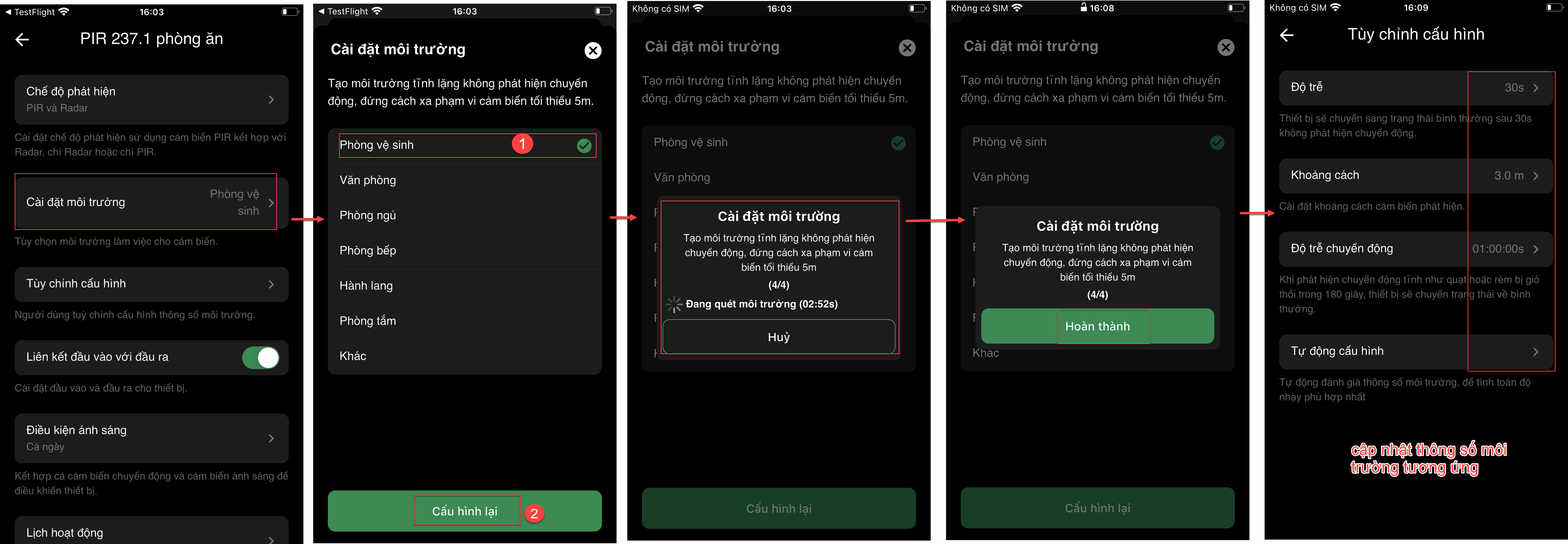

#Cài đặt cấu hình theo môi trường
Tùy chọn cài đặt môi trường làm việc cho cảm biến
Bổ sung giao diện cải thiện cấu hình cài đặt 1 số môi trường làm việc thông dụng của cảm biến và gom nhóm chức năng cấu hình tùy chỉnh.
Các chức năng cấu hình nâng cao khác vẫn giữ nguyên như cũ.
#Tùy chỉnh cấu hình

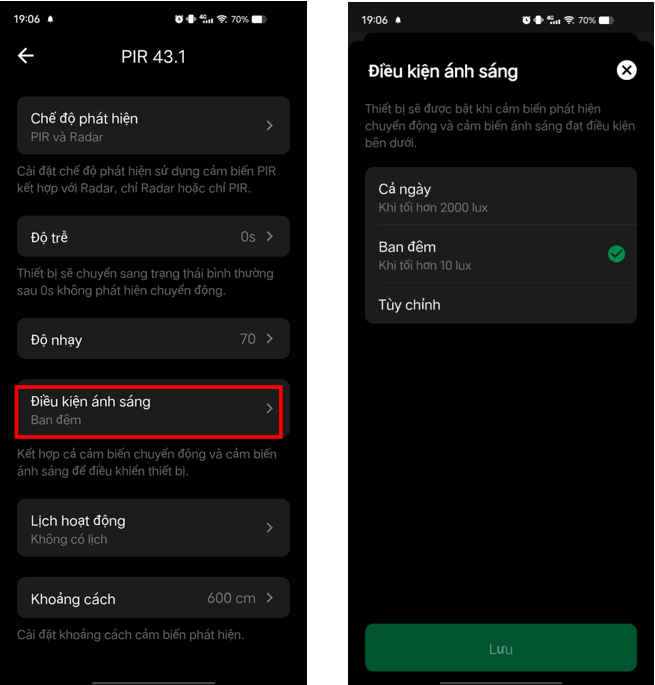

#Điều kiện ánh sáng
Cấu hình ngưỡng ánh sáng.
Cả ngày (Cảm biến hoạt động cả ngày)
Ban đêm (Cảm biến chỉ bật vào ban đêm)
Tùy chỉnh (Tùy chỉnh hoạt động theo ngưỡng dưới độ sáng cài đặt)
Lưu ý: Nên kết hợp với Lịch
#Cấu hình Lịch hoạt động

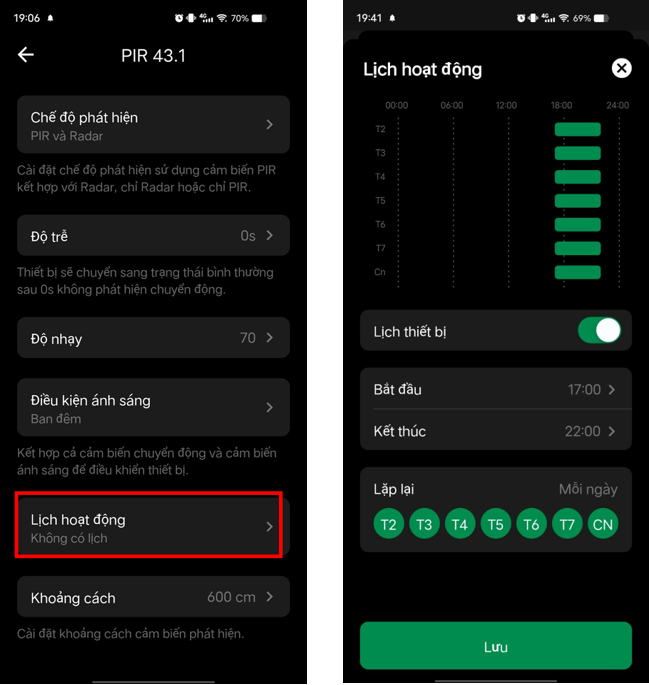

“Lịch thiết bị” để cài đặt khoảng thời gian hoạt động của cảm biến:
Bắt đầu: Thời gian bắt đầu thiết bị được phép bật đèn.
Kết thúc: Thời gian kết thúc.
Giao diện có thêm:
Biểu đồ ở trên sẽ mô tả thời gian hoạt động của thiết bị.
Chọn “Thứ” hoạt động trong tuần.

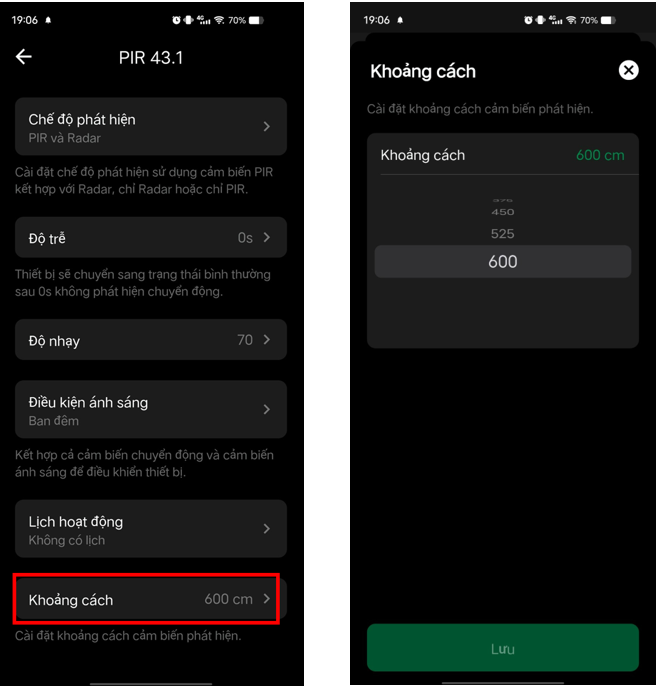

#Cấu hình Khoảng cách phát hiện.
Cấu hình khoảng cách mặc định : 3m75
Khoảng cách cấu hình từ : 0,75m -> 6m
Lưu ý: Nên cấu hình khoảng cách phù hợp với kích thước vào phạm vi phát hiện trong phòng.

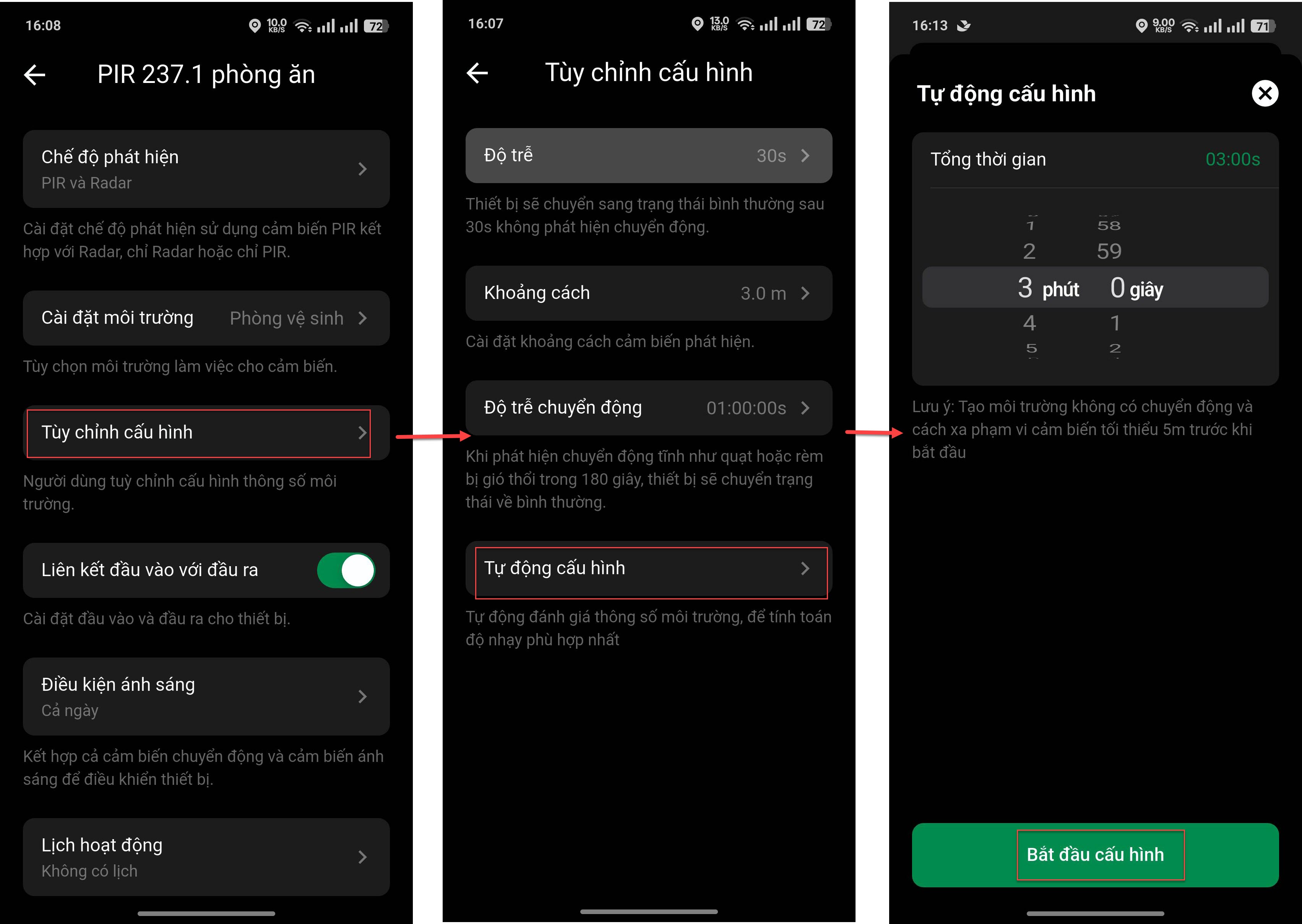

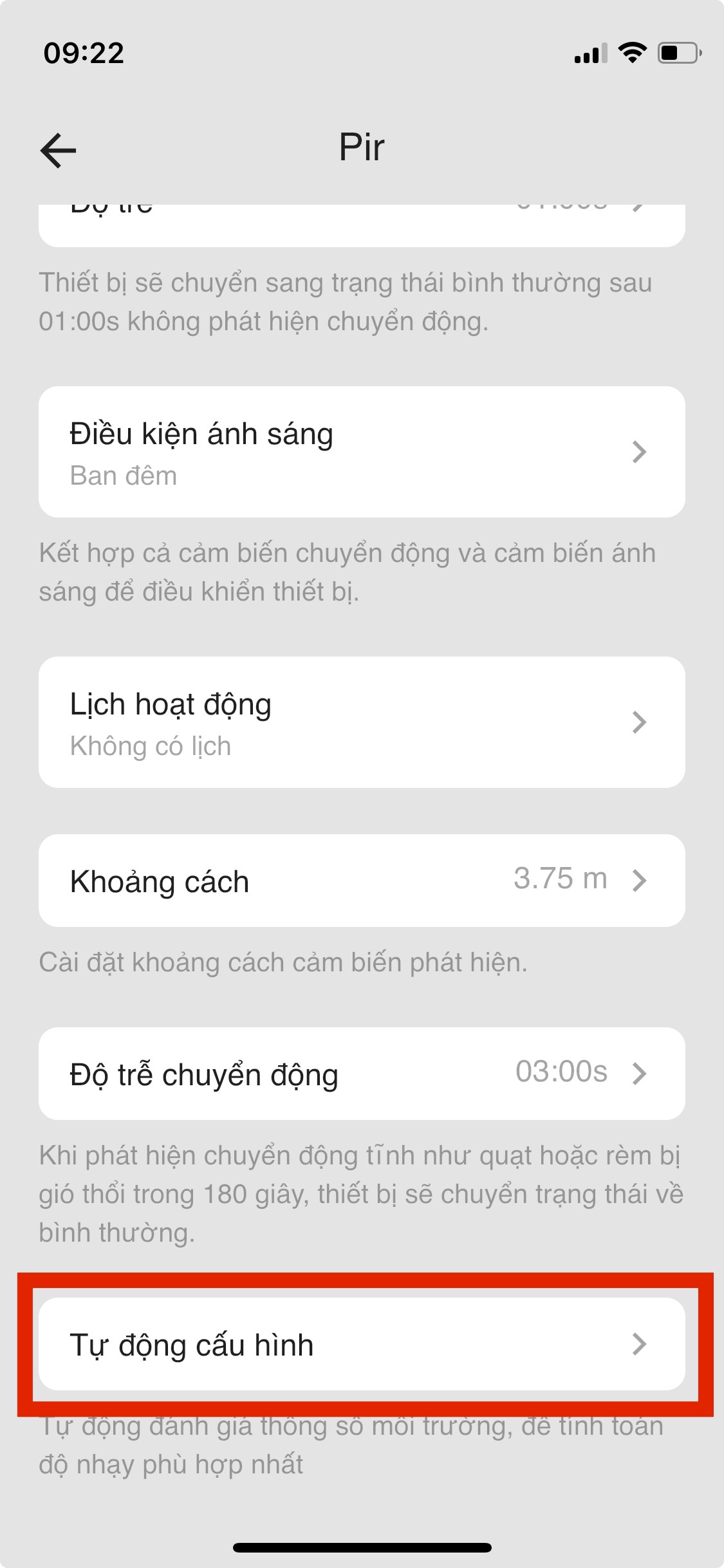

#Tính năng tự động cấu hình
Kiểm tra trong phần cấu hình nâng cao có mục tính năng tự động cấu hình hay chưa (Nếu chưa có vui lòng liên hệ phòng T&S để update)
Bước 1: Tạo môi trường tĩnh lặng không có người, không có chuyển động.
Lưu ý :
Với môi trường WC có quạt gió, hãy “Bật quạt gió” lên sau đó mới chạy tự động cấu hình.
Radar có thể xuyên của gỗ, cửa kính -→ Đứng cách xa cảm biến tối thiểu 6m, hoặc đứng sau tường cách xa cảm biến.

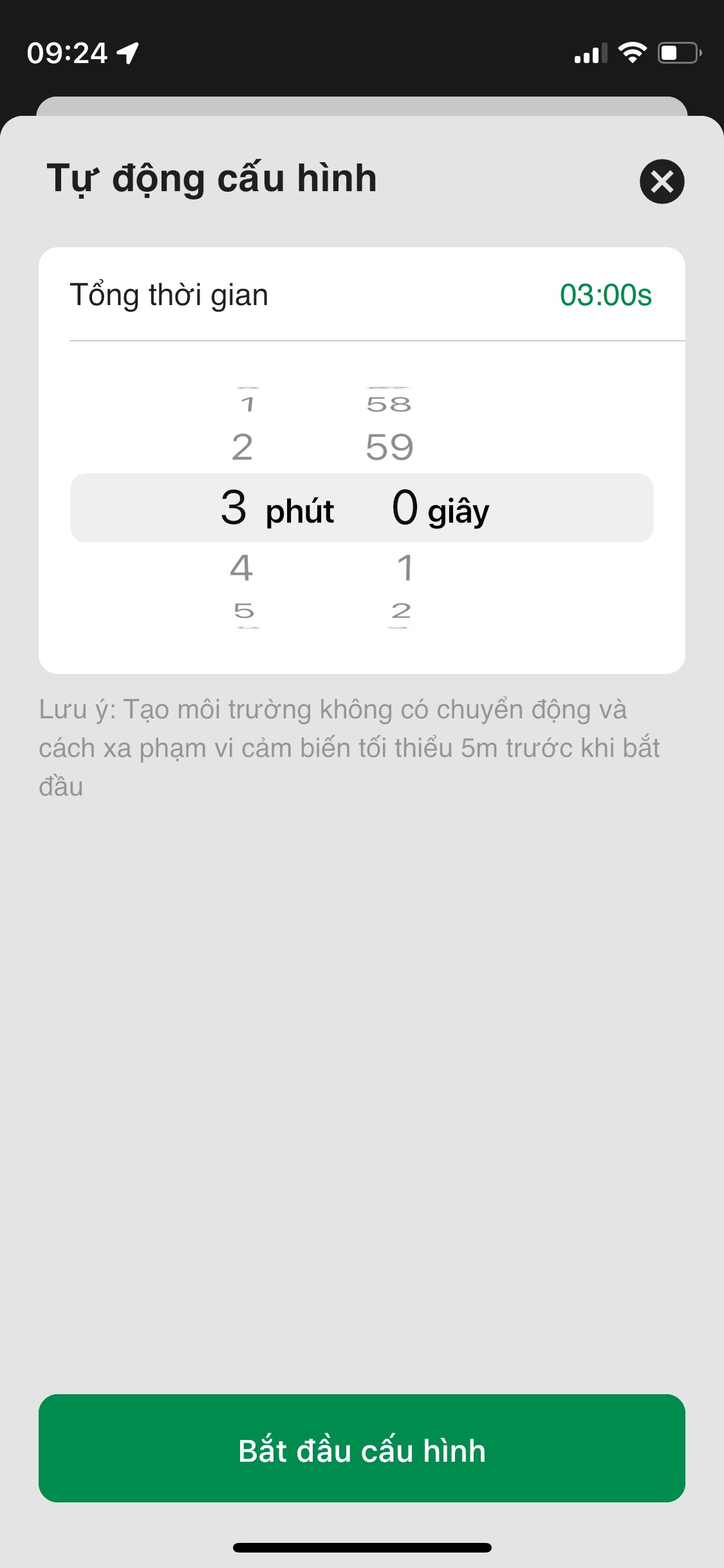

Bước 2: Cài đặt thời gian chạy tự động: 3 - 10 phút (Thời gian quét càng lâu thì việc lấy giá trị môi trường sẽ chuẩn xác hơn)
Khuyến khích để ở mức 3 - 5 Phút (Thường dùng)

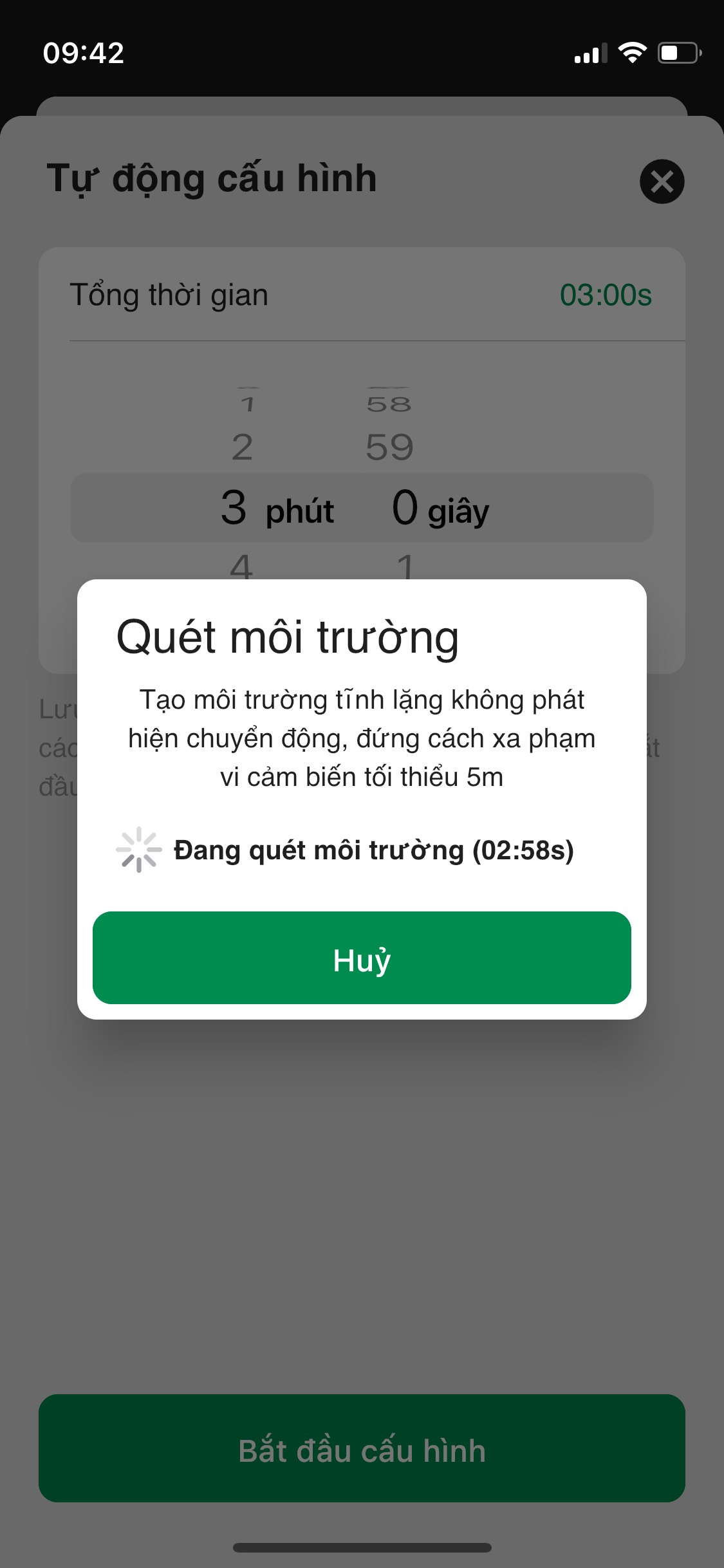

Lưu ý: Không được đi vào hay gây ra chuyển động trong lúc cảm biến đang quét môi trường (Đang quét môi trường Led nháy hồng chậm).
Bước 3: Đợi cho quá trình quét kết thúc tiến hành kiểm tra
Hãy đợi cho đến khi kết thúc thời gian quét môi trường bạn đã cài trên App.
Có thể nhấn “Hủy” hoặc thoát mục tự động cấu hình ra -→ Cảm biến vẫn sẽ chạy cấu hình không bị ảnh hưởng.
Bước 4 : Cài đặt lại cấu hình khoảng cách phù hợp
Với độ cao lắp đặt là 2m-2m5 -→ Có thể lựa chọn khoảng cách là 2m25.
Với độ cao lắp đặt là 2m5-3m -→ Nên cài đặt: khoảng cách là 3m.
Với độ cao lắp đặt là 3m-4m Có thể lựa chọn khoảng cách: 3m75.
Với độ cao lắp đặt là 4m-5m Có thể lựa chọn khoảng cách: 4m5, 5m25
KHÔNG NÊN lựa chọn khoảng cách quá lớn so với độ cao lắp đặt, vì RADAR có thể gặp nhiễu khi sóng bị phản lại từ mặt đất.
Ví dụ: Độ cao lắp đặt là 2m5 không nên để khoảng cách 3m75, 4m5 hoặc lớn hơn.
Bước 5 : Test lại sau khi cảm biến đã cấu hình xong

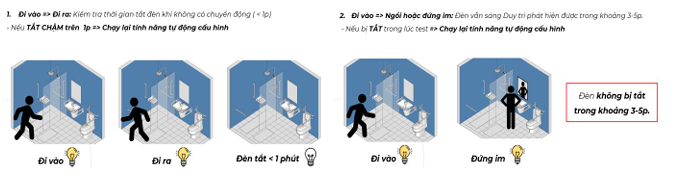

Sau khi chạy tự động xong, cần test lại đảm bảo 2 yêu cầu:
Đi vào -→ Đi ra: Kiểm tra thời gian tắt đèn khi không có chuyển động (<1 phút)
--→ Nếu tắt chậm trên 1 phút thì cần chạy lại “tính năng tự động cấu hình”.
Đi vào -→ Ngồi, đứng yên: Đèn vẫn sáng duy trì phát hiện được trong khoảng 3-5 phút.
--→ Nếu đèn bị tắt trong lúc test cần chạy lại “tính năng tự động cấu hình”.
Lưu ý: Nếu không đạt 2 yêu cầu trên thì chạy lại tính năng tự động cấu hình và thử lại.
#Cấu hình điều khiển trực tiếp (Binding)
Một trong những ứng dụng phổ biến của cảm biến đó là bật/tắt thiết bị mỗi khi phát hiện có chuyển động (Cửa thang máy, nhà vệ sinh...).
Thông thường ta có thể tạo Rule, tuy nhiên để giảm tải hoạt động rule trên HC và giảm phụ thuộc vào HC, với những ứng dụng đơn giản như này. Ta có thể cấu hình tính năng nhóm Binding, với chức năng này cảm biến có thể gửi trực tiếp lệnh điều khiển từ cảm biến tới các dòng thiết bị như công tắc bật/tắt, Module In Out BLE Mesh
Các thiết bị phải nằm trong cùng một hệ thống mạng BLE Mesh (của HC/LC) thì mới có thể cấu hình Binding với nhau.
#Tạo nhóm Binding

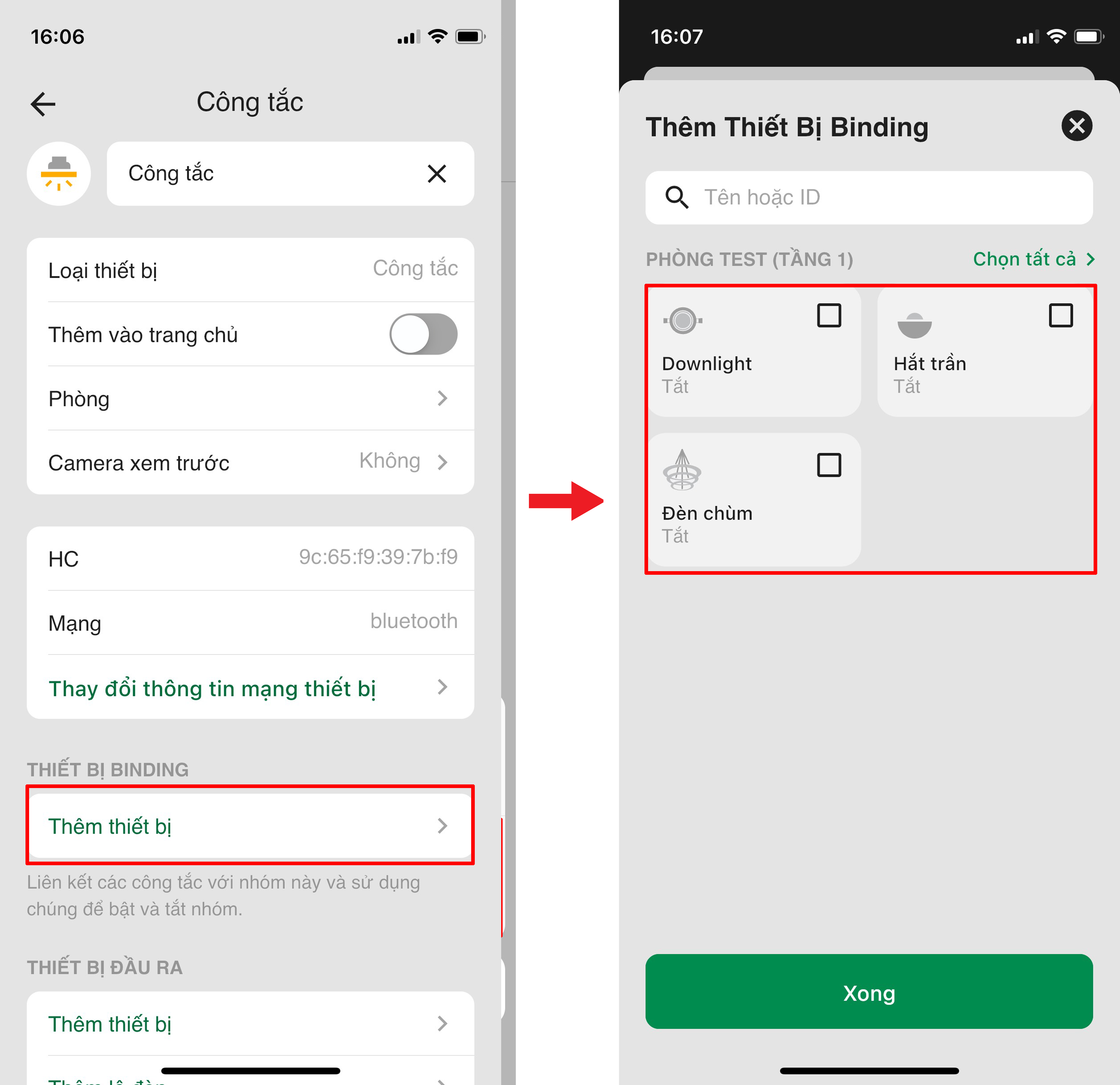

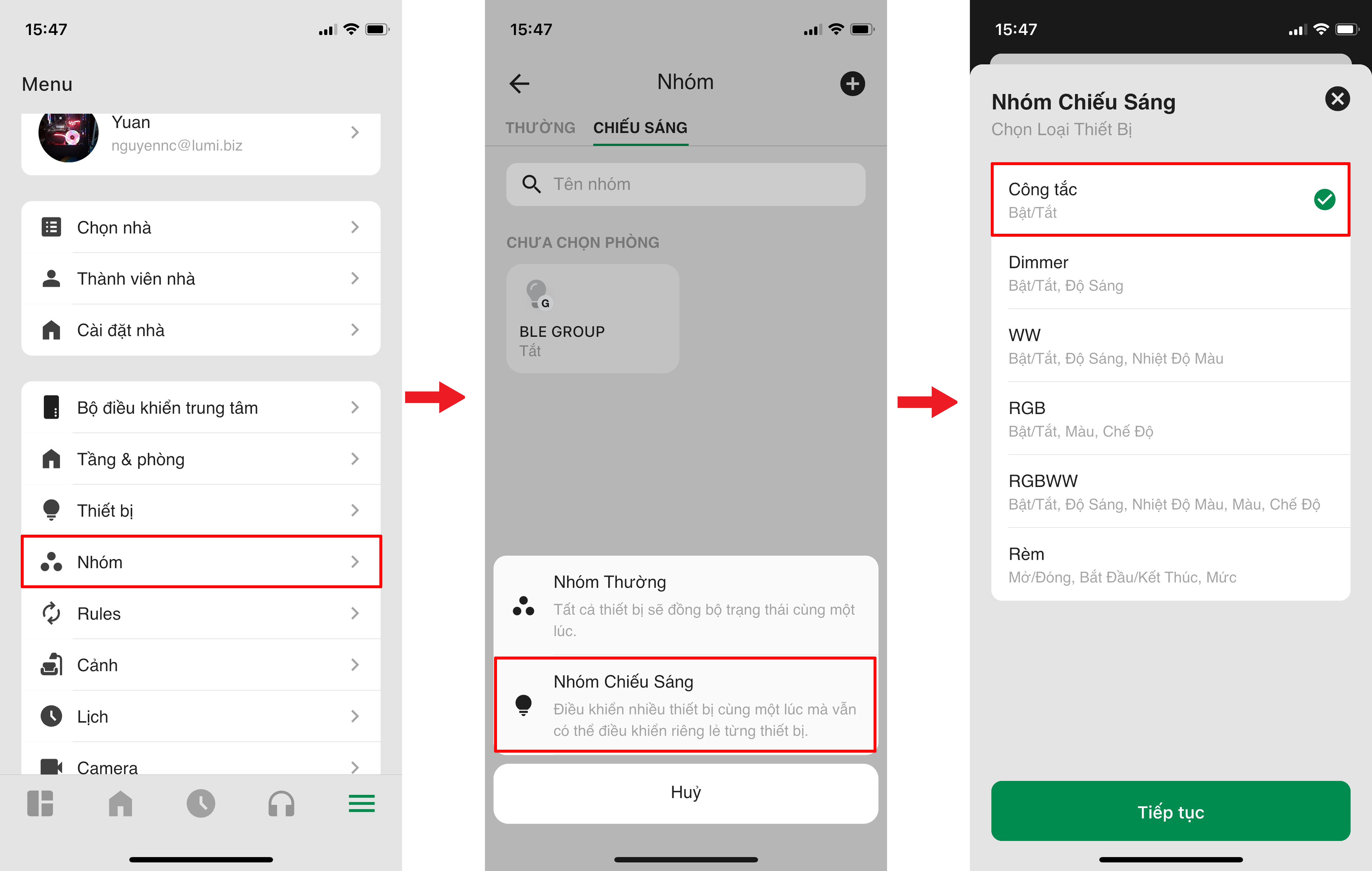

Bước 1: Sau khi cho cảm biến vào mạng, ta truy cập App Lumi Life+ vào phần nhóm để cài binding cho cảm biến và công tắc
Bước 2: Thêm công tắc, module BLE vào nhóm Binding của cảm biến.
Khi có thiết bị vào nhóm thành công. Led trên cảm biến và công tắc sẽ nháy hồng cùng nhau
#Xóa nhóm Binding
Ta tìm đến nhóm thiết bị sau đó thao tác xóa thiết bị trong phần nhóm thiết bị
#Bộ sản phẩm đóng gói
Hộp đóng gói sản phẩm bao gồm:

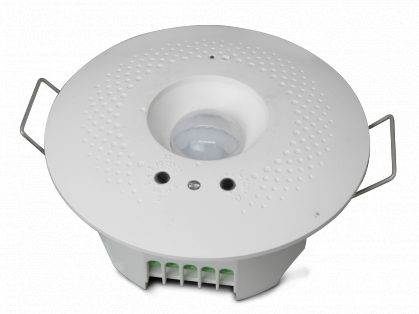

Thiết bị cảm biến gắn trần.
Bộ 3 mắt che.
Phụ kiện hỗ trợ lắp gắn trần bê tông.
