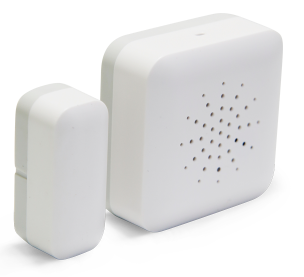

Cảm biến cửa - BLE Mesh

#Tổng quát

Mã sản phẩm: LM-DSB

• Thiết bị cảm biến cửa là thiết bị của Lumi dùng để phát hiện đóng/mở cửa.

• Đồng bộ kết nối BLE Mesh với các thiết bị mới.

• Điều kiện của cảm biến có thể làm đầu vào cho Rule.

• Cài đặt Biding với nhóm đèn smart lighting

#Thông số kỹ thuật

#Lắp đặt thiết bị

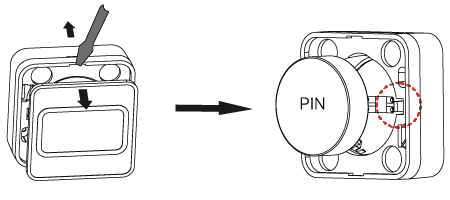

Bước 1: Lắp pin cho thiết bị

• Dùng tuốc nơ vít mở mặt sau của thiết bị.

• Lắp pin được cấp kèm theo hộp đựng sản phẩm.

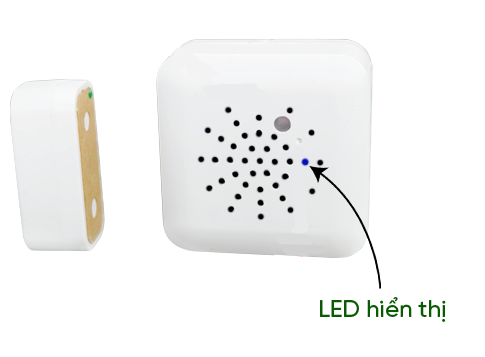

• Sau khi được cấp nguồn, đèn Led sẽ nháy đỏ 3 lần.

Bước 2: Lắp đặt thiết bị.

Sau khi lắp pin ta cần cho cảm biến gia nhập trước khi lắp đặt cố định sản phẩm.

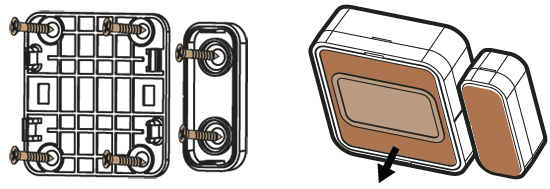

Cố định mặt sau của thiết bị lên vị trí lắp đặt: với 2 tùy chọn: Vít nở & Băng dính 3M

Lưu ý :

• Băng dính chỉ sử dụng ở những bề mặt phẳng bám dính tốt như kính và nhựa .

• Những bề không bằng phẳng khuyến cáo người dùng nên sử dụng vít để đảm bảo độ chắc chắn của thiết bị lên bề mặt.

Bước 3: Hoàn thiện

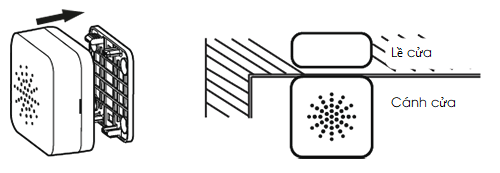

Người dùng nên lắp nam châm vào lề cửa, cảm biến cửa vào cánh cửa và khoảng cách giữa nam châm và cảm biến cửa gần hơn 2cm.

Để đảm bảo cảm biến cửa hoạt động chính xác lắp rãnh khuyết ở cảm biến trùng với rãnh khuyết trên nam châm.

#Cài đặt & sử dụng thiết bị

#Cho thiết bị gia nhập mạng:

Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

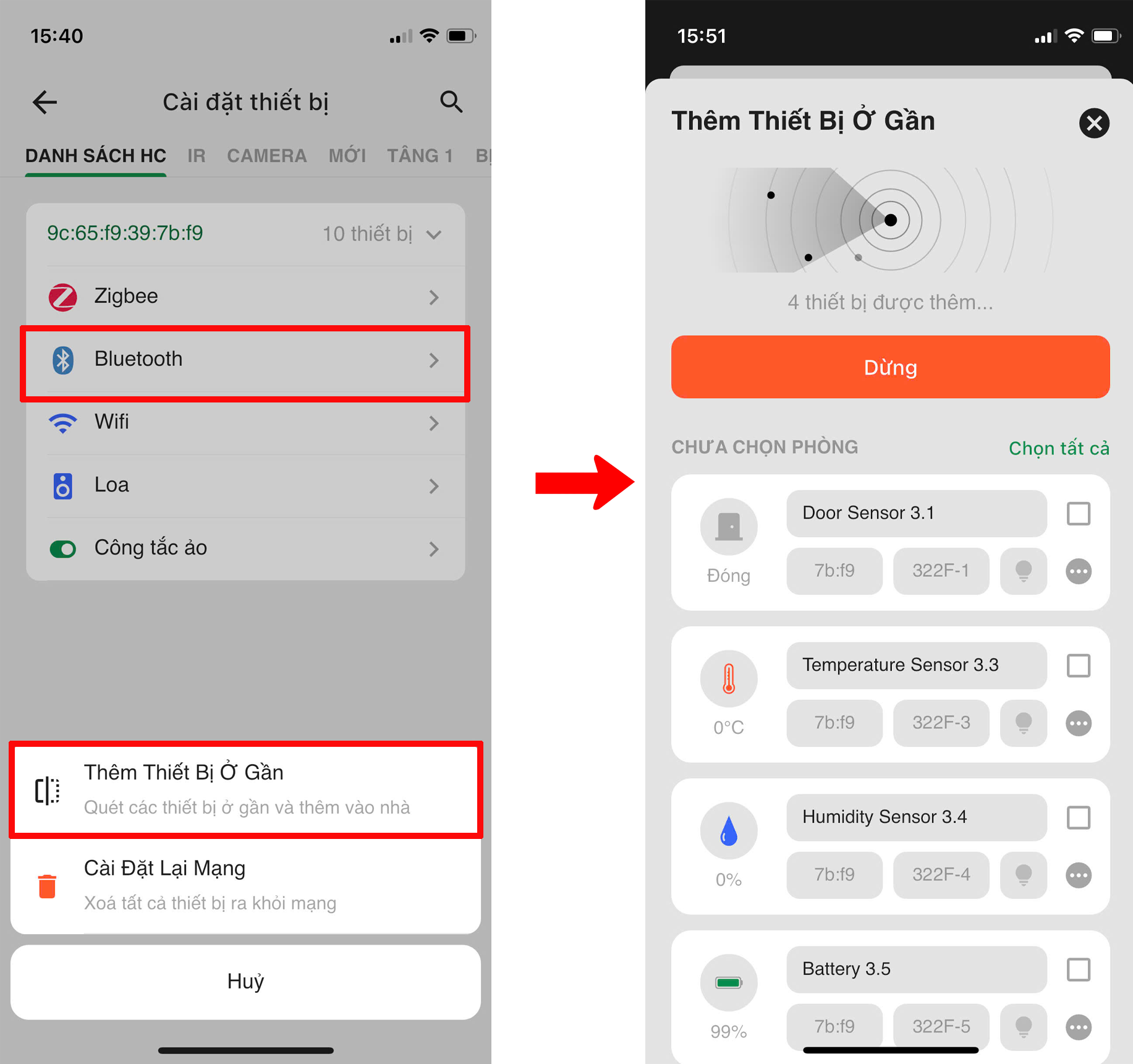

Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Bluetooth => Chọn “Gia nhập mạng”.

Sau khi ấn gia nhập mạng trên App, tiếp theo người dùng thao tác nhấn giữ nút Config (Ở mặt sau của sản phẩm) khoảng 3 giây đến khi đèn Led nháy xanh thì nhả tay ra.

-→ Lúc này thiết bị sẽ bắt đầu tìm kiếm mạng của HC và Led nháy đỏ chậm. Cuối cùng khi thiết bị gia nhập mạng thành công đèn Led sẽ nháy hồng 3 lần.

• Trường hợp cảm biến không thể gia nhập mạng, người dùng thực hiện reset factory thiết bị để quay về chế độ ban đầu.

• Trong 1 phút mà thiết bị không tìm được mạng thiết bị sẽ nháy đỏ 3 lần, sau đó dừng tìm kiếm mạng mới.

#Reset factory thiết bị

Thao tác :

• Nhấn giữ nút Config trong 5s cho đến khi Led hiển thị sáng hồng thì thả tay.

  -→ Đèn chỉ thị nháy hồng 3 lần theo chu kì 1 giây/ lần, thiết bị reset factory thành công quay lại trạng thái ban đầu.

#Giao diện hiển thị trên APP

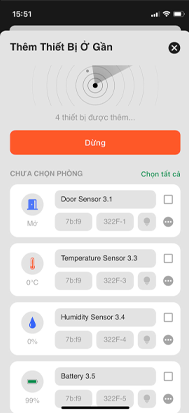

Thiết bị cảm biến cửa khi gia nhập mạng sẽ có 4 icon hiển thị trên ứng dụng:

• Cảm biến cửa

• Cảm biến nhiệt độ

• Cảm biến độ ẩm

• Mức pin

#Trạng thái thiết bị

Sau khi gia nhập mạng thành công, người dùng đặt tên thiết bị cho vào phòng.

Trong giao diện phòng người dùng chuyển sang tab hiển thị cảm biến để xem trạng thái của cảm biến.

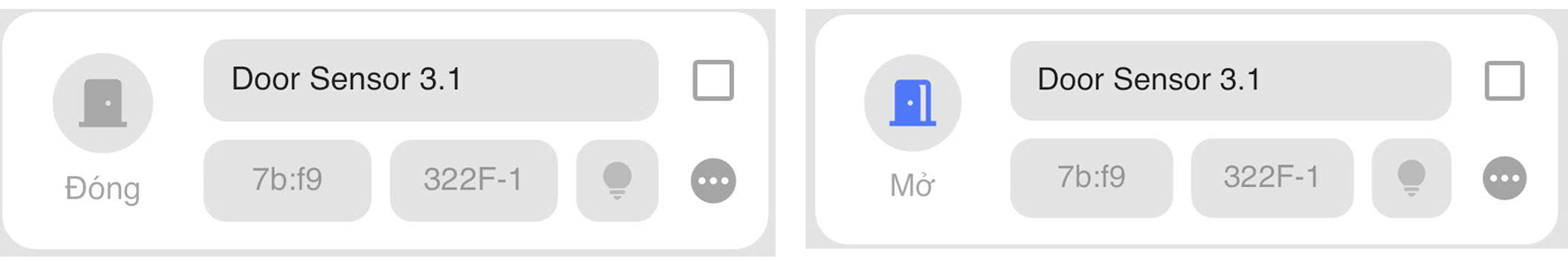

Trạng thái cảm biến cửa

Icon cảm biến sáng: cửa mở.

Icon cảm biến tối: cửa đóng.

#Phát hiện đóng/mở cửa:

Khi phát hiện có sự kiện đóng/mở cửa:

• Thiết bị đã gia nhập mạng: Led chỉ thị nháy xanh 2 lần.

• Thiết bị chưa gia nhập mạng: Led chỉ thị nháy đỏ 2 lần.

• Thiết bị thông báo pin yếu: Đèn chỉ thị nháy đỏ nhanh 5 lần sau mỗi lần thay đổi trạng thái đóng/mở cửa.

#Cảm biến nhiệt độ, độ ẩm & ánh sáng:

Các thông số môi trường cảm biến sẽ không cập nhật thường xuyên.

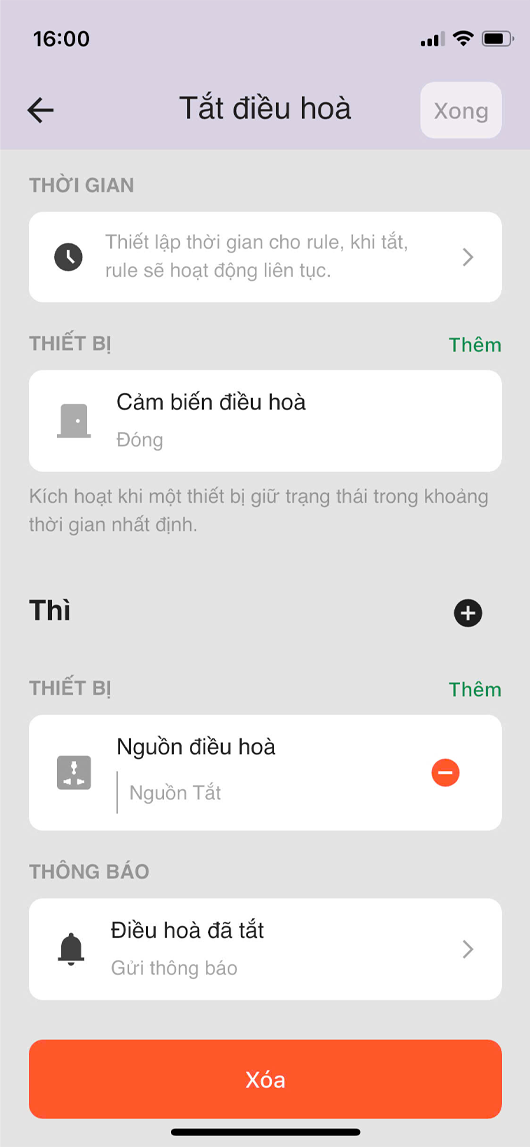

#Cài đặt rule tự động

Các chỉ số môi trường như ánh sáng, nhiệt độ, độ ẩm hay trạng thái đóng/mở cửa cũng có thể dùng làm điều kiện để cài đặt các chế độ Rule tự động tùy theo mục đích người dùng.

#Cài đặt sự kiện cho cảm biến

Lưu ý :

• Do cảm biến là thiết bị chạy pin - tiêu thụ năng lượng thấp, nên mỗi lần xong một lượt cấu hình ta cần phải đánh thức cảm biến dậy để nhận bản tin cấu hình từ HC.

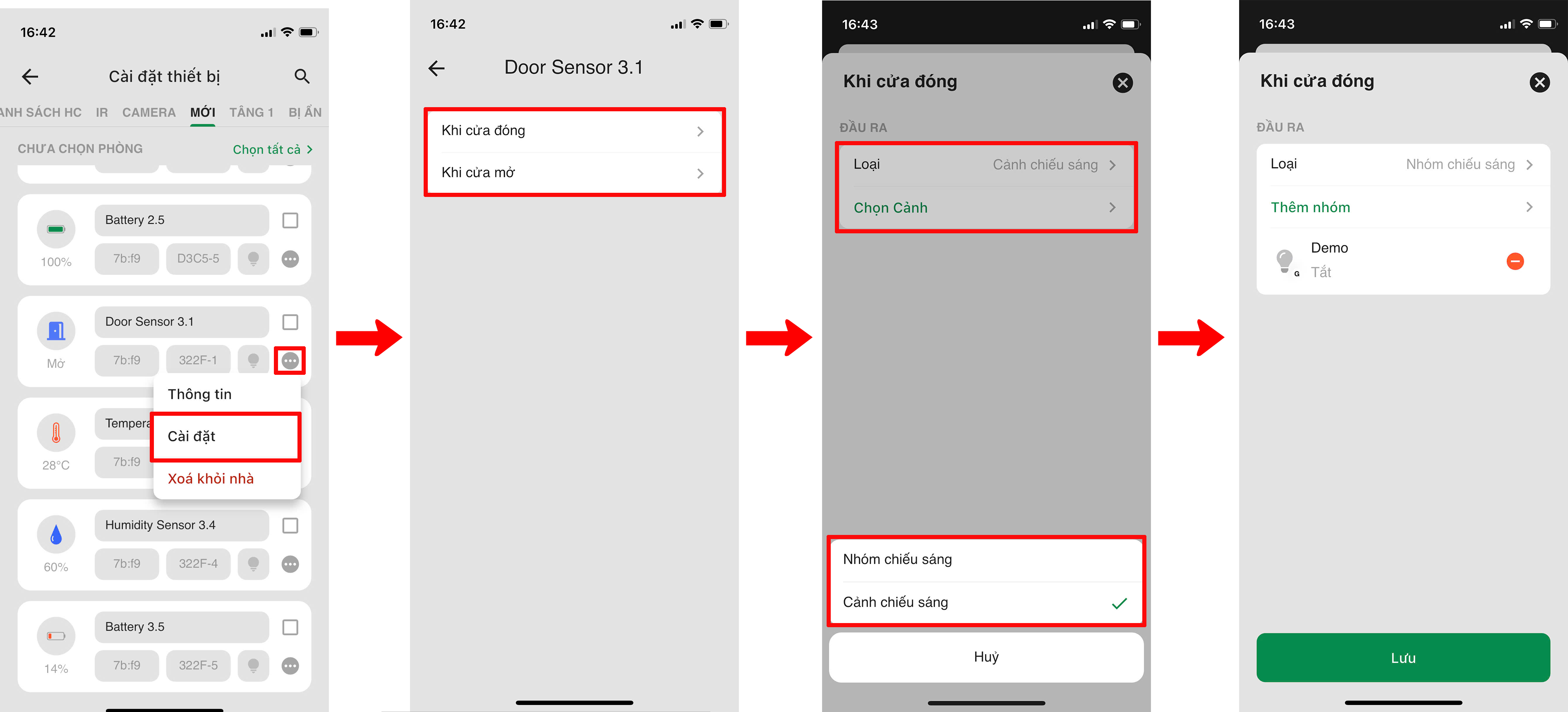

Cảm biến hỗ trợ cài đặt sự kiện đầu ra cho cảm biến :

• Sự kiện khi “Cảm biến mở” và “Cảm biến đóng”

  -→ Kích hoạt “Nhóm chiếu sáng” hoặc “Cảnh chiếu sáng”

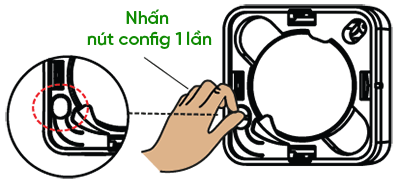

• Nhấn nút config trên cảm biến 1 lần để đánh thức thiết bị và nhận bản tin cài đặt từ HC.

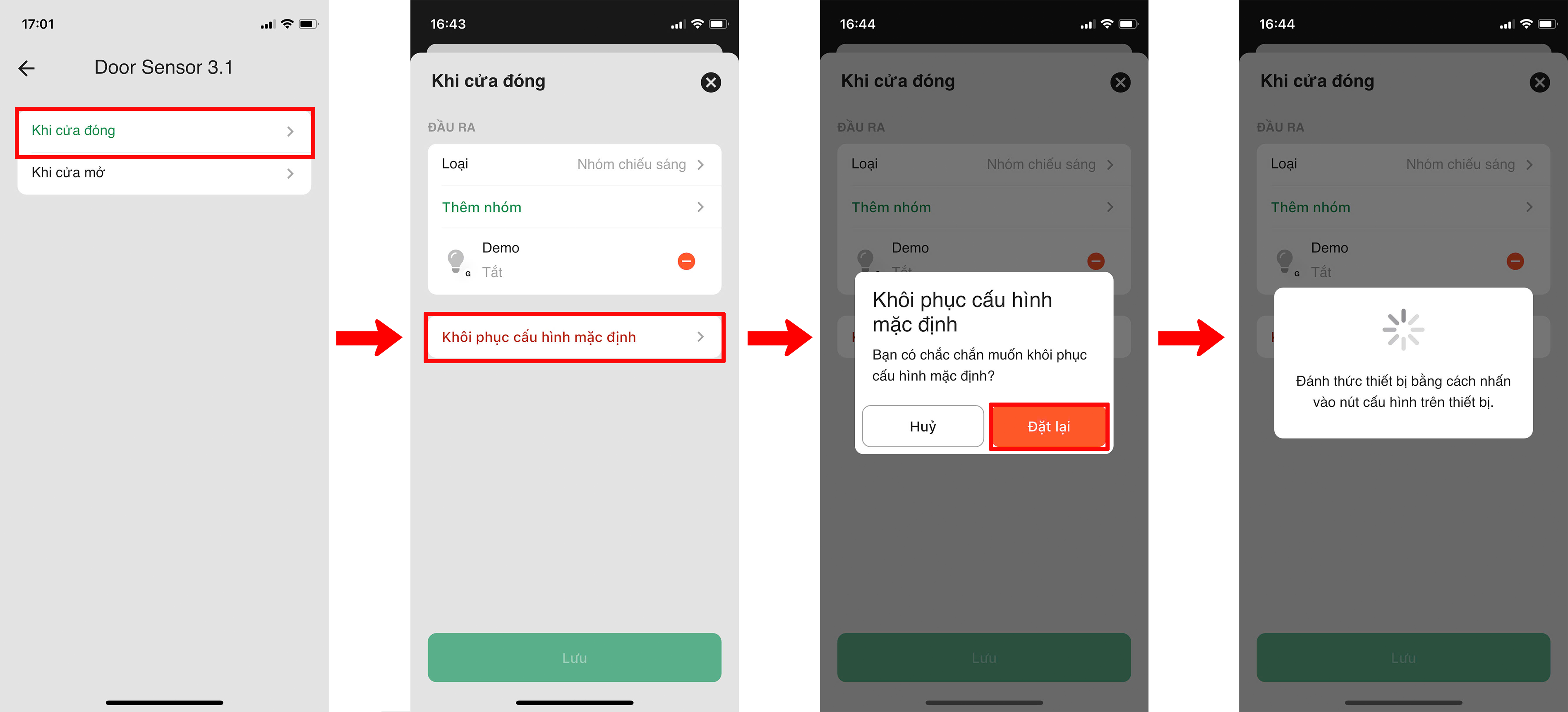

#Xóa sự kiện trên cảm biến

Để xóa các sự kiện đã cài đặt trước đó

• Ta tiến hành chọn vào sự kiện đã cài để thay đổi hoặc xoá “Nhóm chiếu sáng” hoặc “Cảnh chiếu sáng” đã cài trước đó

• Nhấn nút config trên cảm biến 1 lần để đánh thức thiết bị và nhận bản tin cài đặt từ HC.

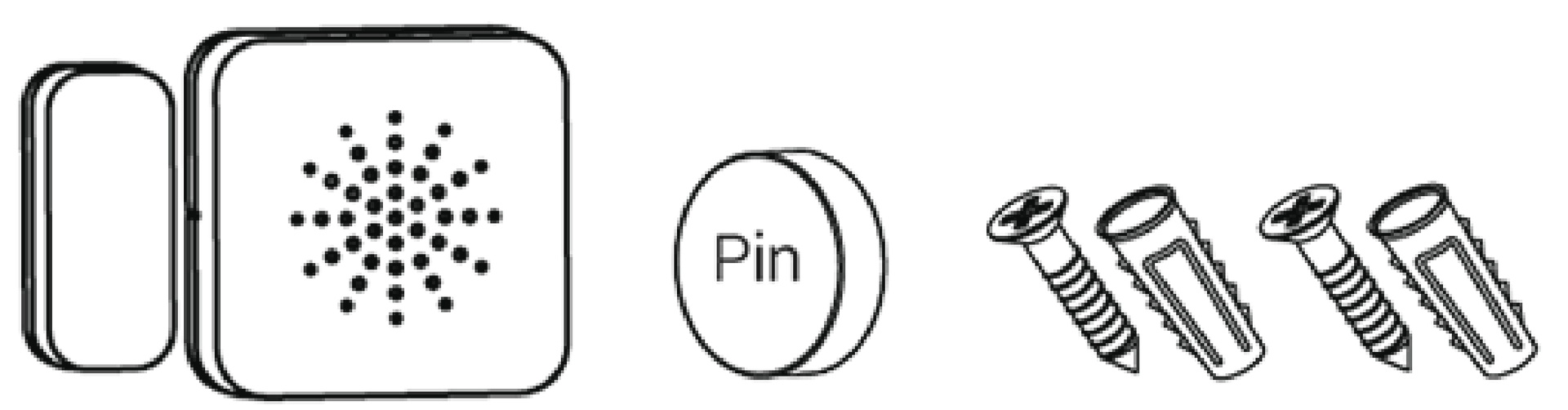

#Bộ sản phẩm đóng gói
