Bộ điều khiển trung tâm v4.0
#Tổng quát
Mã sản phẩm: LM-HC/4.0
Thiết bị BĐK trung tâm v4.0 ra mắt tháng 6/2025, được bổ sung thêm module Bluetooth Mesh (vẫn giữ nguyên tính năng của bản Zigbee v3.1), có thể điều khiển đồng thời cả 2 dòng thiết bị của Lumi là Bluetooth Mesh và Zigbee. Sản phẩm đóng vai trò quan trọng trong giải pháp Smart Lighting của Lumi.
HC được hỗ trợ chuẩn kết nối MATTER.
Cho các thiết bị Zigbee/Bluetooth Mesh & Smart Lighting gia nhập mạng và liên kết thiết bị trong cùng hệ thống với nhau.
Cấu hình và xử lý logic các tính năng Rule/Cảnh/Lịch /Nhóm đảo chiều
#Video chi tiết về thiết bị
#Thông số kỹ thuật
Điện áp hoạt động | 100 - 240V AC ~ 50/60Hz |
|---|---|
Nhiệt độ hoạt động | 0℃ - 50℃ |
Truyền thông | Zigbee & Bluetooth Mesh |
Công suất phát Zigbee & Bluetooth Mesh | 10 dbm |

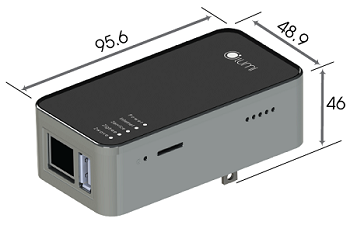

Kích thước (D x R x C) | 95.6 x 48.9 x 46 mm |
Khối lượng | 66.5 gram |

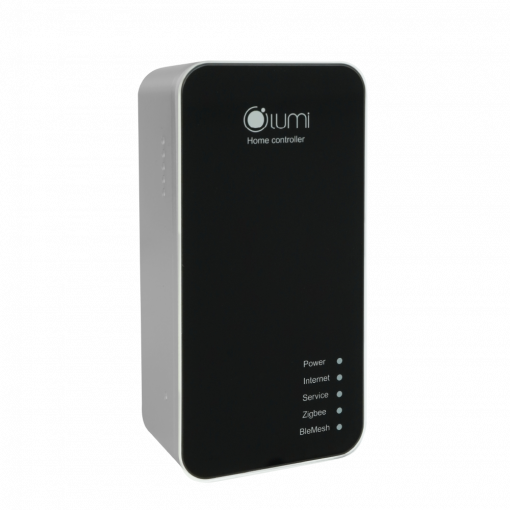

#Đèn chỉ thị của thiết bị
Quy ước: Power (Led 1), Internet (Led 2), Service (Led 3), Zigbee (Led 4), BleMesh (Led 5).
Thiết bị được cấp nguồn | Từ lúc cấp nguồn Led Power sẽ luôn sáng trong quá trình hoạt động, các Led số 2, 3, 4, 5 sẽ nháy 3 lần. Khi HC đang khởi động lại cũng sẽ chỉ có Led Power sáng |
|---|---|
Thiết bị kết nối internet | Nếu mất kết nối Internet và Server: Led số 1, 2, 4, 5 sáng, trừ Led số 3 (Internet) sẽ nháy liên tục. Kết nối Internet thành công: cả 5 Led đều sáng. |
Quá trình hoạt động | Khi gia nhập mạng Zigbee: Led số 4 (Zigbee) sẽ nháy liên tục. Khi gia nhập mạng Bluetooth Mesh: Led số 5 (BLE Mesh) nháy liên tục. |
#Cấu hình thiết bị
#Các chế độ hoạt động
Bộ điều khiển trung tâm có 2 chế độ hoạt động: Home Controller (HC) và Local Controller (LC).
Mặc định HC ban đầu được thêm vào nhà sẽ ở chế độ Home Controller, tức là HC chính trong hệ thống.
Khi thêm HC mới vào nhà đã được cài HC chính trước đó. Các HC đó sẽ tự động chuyển thành LC.
Khi nhu cầu muốn mở rộng số lượng thiết bị trong 1 hệ thống, người dùng cần sử dụng nhiều hơn 1 bộ HC. Khi đó trong hệ thống sẽ có 1 bộ HC chính và các bộ HC còn lại là HC phụ (hay còn gọi là LC). Để đảm bảo hệ thống hoạt động ổn định, giới hạn 1 công trình có 1 HC master + 6 LC.
#Kết nối internet
Thiết bị có 2 mode kết nối internet:
AP mode (chế độ kết nối dây LAN - HC phát ra Wifi mặc định có dạng HC_xxxx: 4 kí tự cuối là địa chỉ MAC).
Mặc định ban đầu HC ở chế độ AP mode, người dùng chỉ cần cấp nguồn và cắm dây LAN kết nối HC với router/modem mạng.
Station mode (chế độ kết nối wifi).
Trường hợp hạ tầng không đáp ứng, không thể kéo dây LAN để cấp mạng cho HC, người dùng có thể cấu hình HC kết nối với wifi của router/modem mạng.
Ngoài ra kỹ thuật viên cũng có thể cài đặt mạng cho HC bằng App Lumi Life đối với cả 2 trường hợp.
TH1: HC chưa được thêm vào nhà.
TH2: HC đã được cài đặt thêm vào nhà và muốn thay đổi từ kết nối Wifi sang kết nối LAN.
Cách thêm HC vào nhà và cài đặt mạng cho HC chi tiết xem hướng dẫn tại đây
#Đưa HC về chế độ AP Mode
Sau khi cài đặt HC ở chế độ Station Mode, HC sẽ không phát wifi.
Để bật lại chế độ HC phát wifi (AP mode), người dùng nhấn giữ nút config cho đến khi Led số 2 (Internet) sáng lên thì thả tay, HC sẽ quay trở lại chế độ phát Wifi mặc định.
sdgfsdg

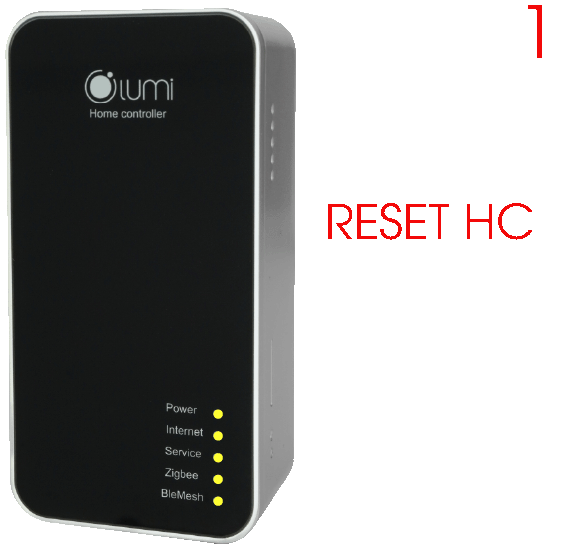

#Reset thiết bị
Thao tác reset Factory sẽ xóa toàn bộ dữ liệu trên HC.
Nhấn giữ nút config nằm ở cạnh bên của HC và quan sát Led, khi nào sáng đến led 3 (Service) thì thả tay.
Sau đó các Led số 2, 3, 4, 5 sẽ nháy 3 lần, HC khởi động lại. Sau khi khởi động lại thành công, HC sáng 5 led và quay về chế độ mặc định là AP Mode.
#Tính năng MATTER
Điều kiện cần để cấu hình tính năng Matter
Đã cài đặt ứng dụng bên thứ ba, ví dụ: ứng dụng HomeKit và Google Home.
Đã cấu hình hub bên thứ ba (Loa Home pod hoặc Google Hub).
Cấu hình hub bên thứ ba và HC trong nhà cùng mạng.
Sử dụng HC có hỗ trợ tính năng Matter (HC V4.0).
Đã cấu hình thiết bị vào nhà trên ứng dụng Lumi life+
Khi cấu hình trên ứng dụng bên thứ ba thì điện thoại phải cùng mạng với hub bên thứ ba
HC V4.0
Video hướng dẫn
