APTOMAT THÔNG MINH

#Tổng quát

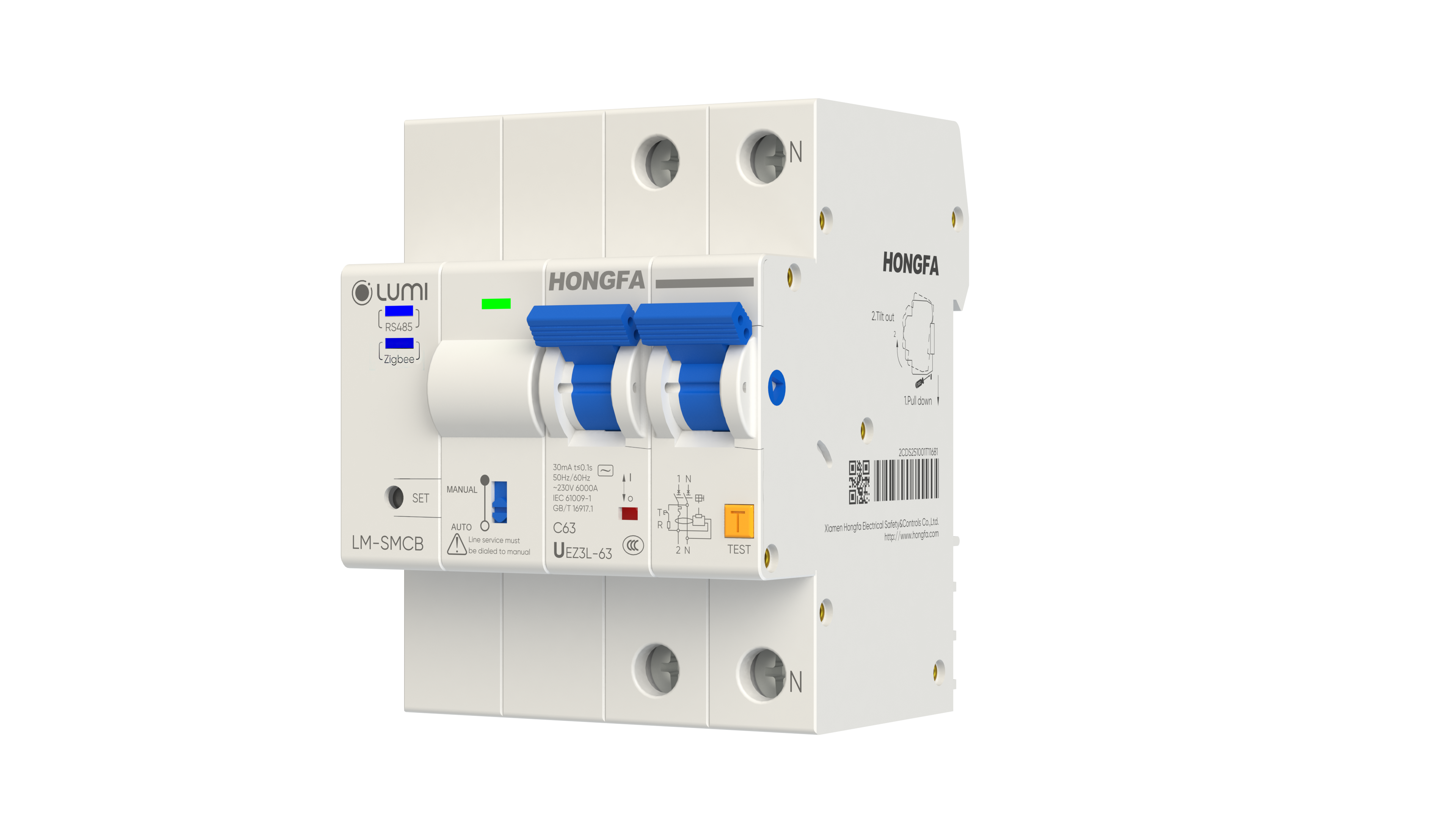

Mã sản phẩm: LM-SMCB

Aptomat chống giật thông minh là sản phẩm LUMI cho ra mắt với nhiều tính năng ưu việt:

• Kết nối không dây: Zigbee

• Cho phép kiểm soát đóng ngắt từ xa.

• Được trang bị các tính năng an toàn mới: Bảo vệ quá điện áp, quá tải, ngắn mạch, điện áp thấp, quá nhiệt, rò rỉ điện áp.

• Aptomat thông minh với khả năng thống kê điện năng tiêu thụ và kiểm soát các thông số của nguồn điện.

• Bảo vệ an toàn trước những sự cố về điện.

• Gửi thông báo về cho chủ nhà ngay khi có sự cố điện xảy ra.

Sản phẩm đạt tiêu chuẩn IEC 61009-1 do Ủy ban Kỹ thuật điện quốc tế (IEC) công bố dành cho hộ gia đình.

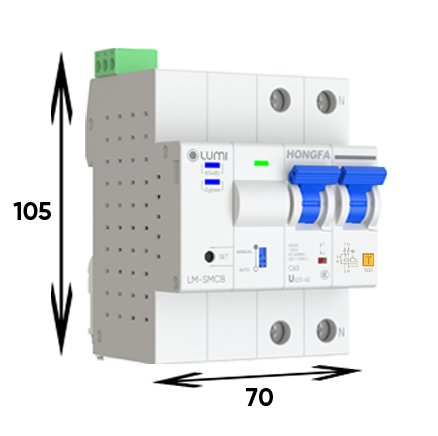

#Thông số kỹ thuật

#Lắp đặt thiết bị

Trước khi lắp đặt ta cần phải khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi và chính xác.

Nên lắp đặt nguồn ưu tiên cho hệ thống WIFI và HC, nếu xảy ra sự cố nhảy Aptomat ta vẫn có thể nhận được thông báo và điều khiển thiết bị từ xa qua điện thoại.

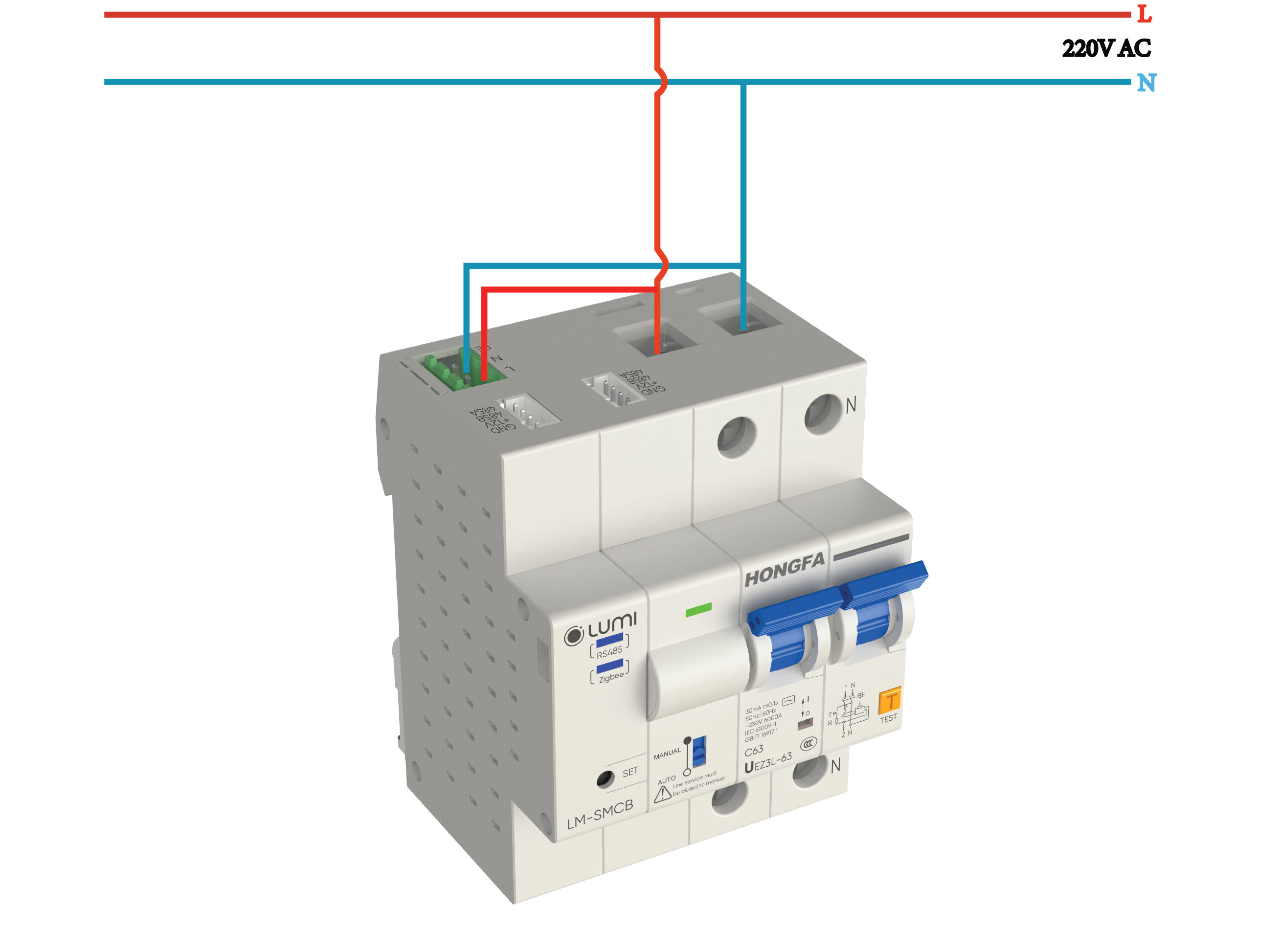

Đấu nối dây cho module SMCB

Chân L: đấu dây lửa của nguồn điện.

Chân N: đấu dây dây trung tính thiết bị.

Đấu đúng theo chân connecter được kí hiệu trên sản phẩm.

#Chế độ hoạt động

Aptomat chống giật có 2 chế độ hoạt động “Manual” hoặc “Auto”.

Chế độ Manual : Chỉ có thể bật/tắt SMCB bằng tay và không thể điều khiển từ App Lumi Life+.

Chế độ Auto : Cho phép bật tắt MSCB bằng tay và điều khiển qua App Lumi Life+.

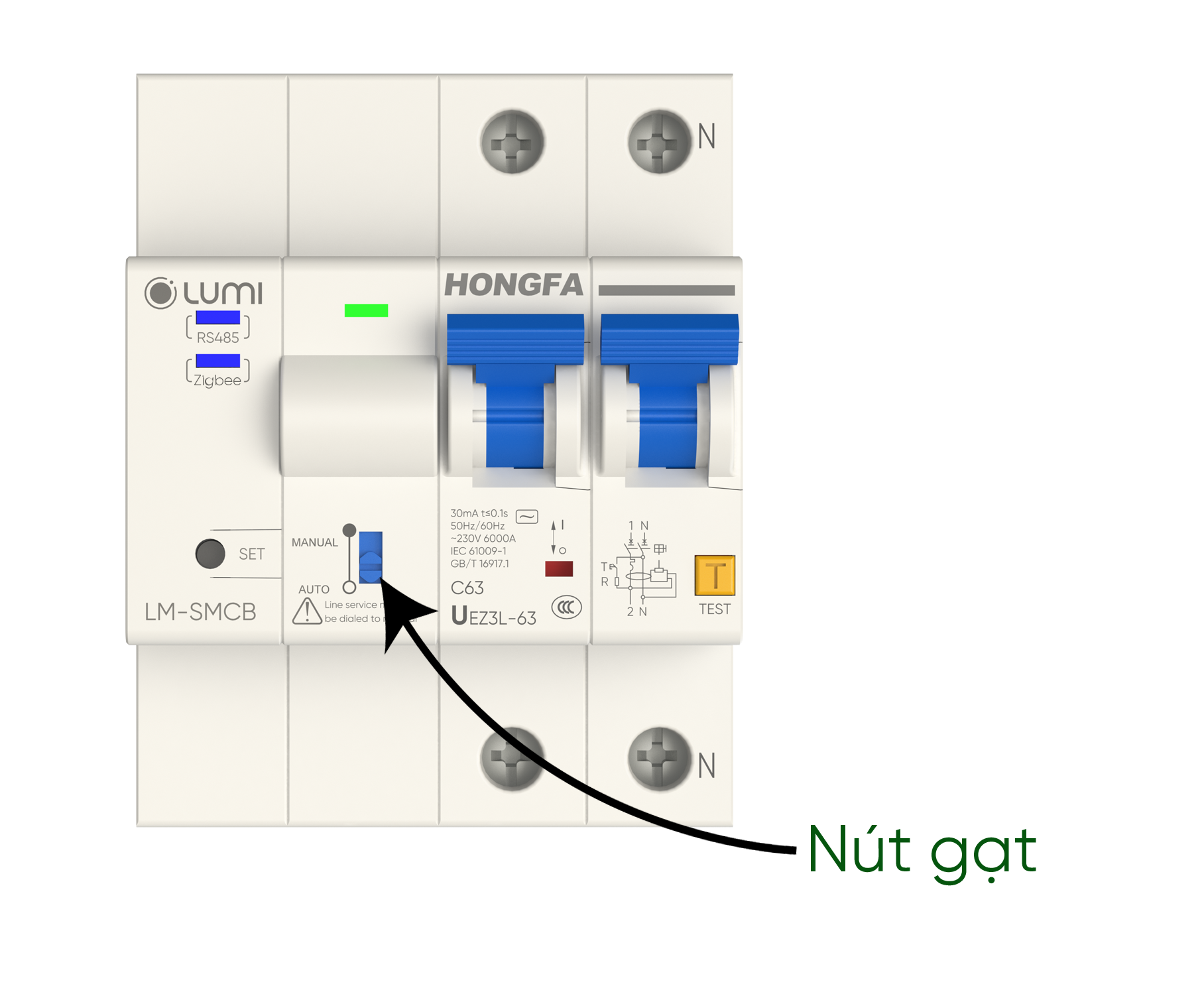

Lưu ý: Chỉ có thể cài đặt chế độ hoạt động bằng nút công tắc gạt trên mặt Aptomat chống giật.

#Bật/tắt SMCB

Điều khiển bật/tắt:

• Điều khiển bật tắt CB bằng tay bằng cách gạt cần điều khiển giống Aptomat thông thường hoặc qua App Lumi Life+

• Đèn led xanh : Trạng thái bật.

• Đèn led đỏ : Trạng thái tắt.

#Cài đặt điều khiển trên ứng dụng Lumi Life+

#Mở mạng cho thiết bị

Thao tác mở mạng Zigbee cho thiết bị, ta tiến hành : Nhấn 5 lần nút Config trên thiết bị

Mở mạng thành công, Đèn Led Zigbee trên CB sẽ nháy hồng 3 lần . Báo hiệu reset thành công.

#Cho thiết bị gia nhập mạng trên APP

Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

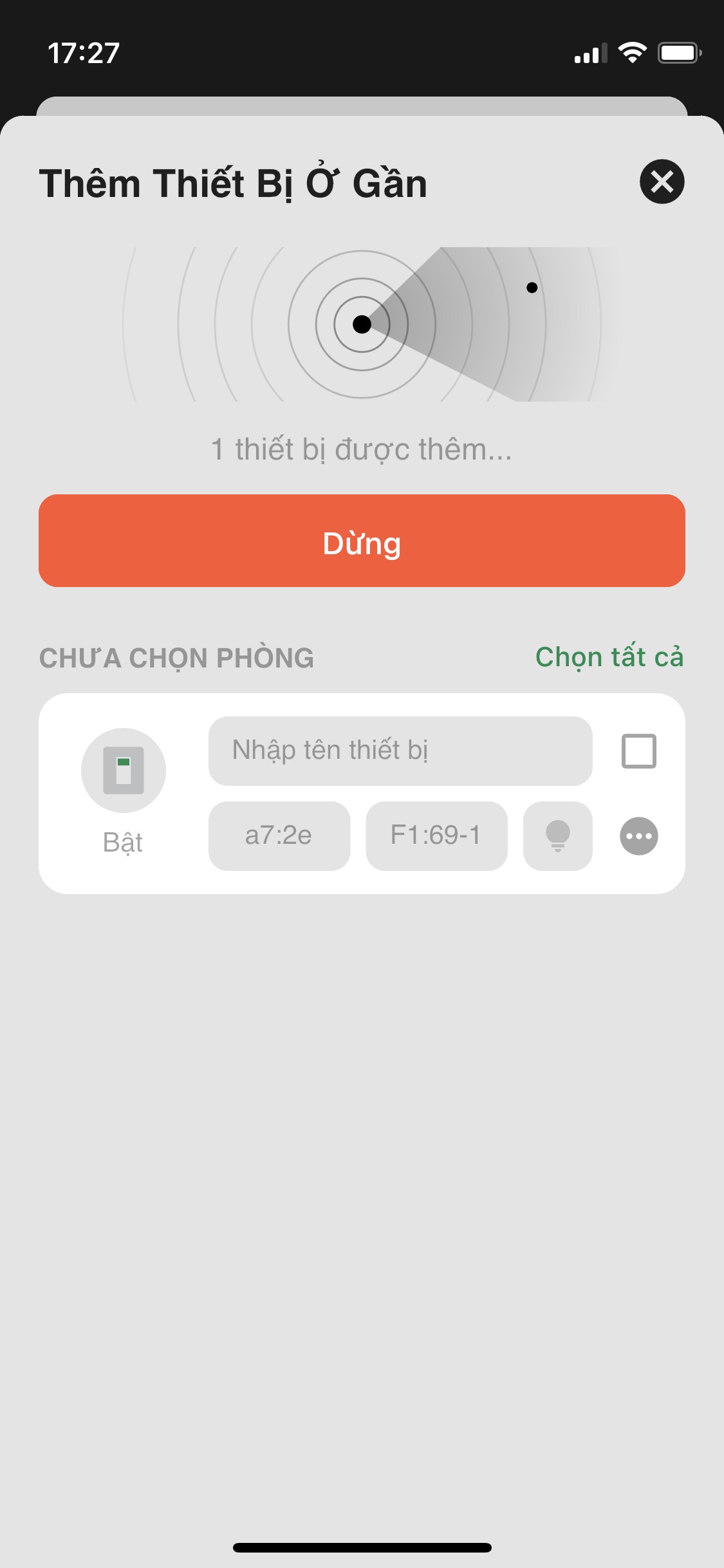

Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.

Khi thiết bị gia mạng thành công → Đèn Led Zigbee trên SMCB sẽ nháy hồng 3 lần và chuyển sáng xanh.

Trường hợp SMCB không thể gia nhập mạng, người dùng thực hiện mở mạng thiết bị để quay về chế độ gia nhập mạng.

#Các chế độ bảo vệ an toàn

Chú ý :

• Sản phẩm Aptomat chống giật không có tính năng bảo vệ chống sét đánh lan truyền.

#Bảo vệ ngắn mạch : Khi có hiện tượng ngắn mạch (chập tải đầu ra) thiết bị Aptomat tự động ngắt bảo vệ.

(Không có thông báo gửi về App)

+ Thiết bị sẽ không khôi phục trạng thái SMCB sau khi xảy ra sự cố ngắn mạch, phải khôi phục bằng tay.

#Bảo vệ chống giật( rò điện) : Khi có hiện tượng rò điện thiết bị Aptomat tự động ngắt bảo vệ.

• Đo và hiển thị thông tin dòng rò hiện tại.

• Tự động ngắt mạch khi dòng rò vượt mức cài đặt

• Ngưỡng mặc định là 30mA

(Không có thông báo gửi về App)

+ Thiết bị sẽ không khôi phục trạng thái SMCB sau khi xảy ra sự cố rò điện, phải khôi phục bằng tay.

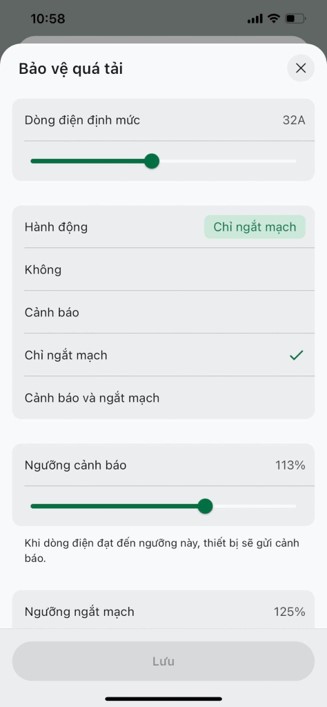

#Bảo vệ quá tải : Đảm bảo hệ thống không vượt quá công suất quy định:

❖ Bảo vệ quá tải: đảm bảo không vượt quá công suất quy định. (Đối với MCB 32A cần phải cài đặt dòng định mức nhỏ hơn 32A ví dụ 10A)

➢ Cài đặt dòng điện định mức: 6 - 125A mặc định 32A

➢ Chế độ bảo vệ: 0 - Disable, 1 - Alarm, 2 - Trip, 3 - Alarm + Trip

➢ Ngưỡng cảnh báo: 90 -125% mặc định 113%

➢ Ngưỡng ngắt mạch: 110 - 140% mặc định là 125%

➢ Thời gian ngắt mạch: 3 - 30s mặc định 15s

Thiết bị có chức năng khôi phục trạng thái MCB do quá tải sau khi các thông số này trở lại bình thường(khi cài bật tự động khôi phục trạng thái)

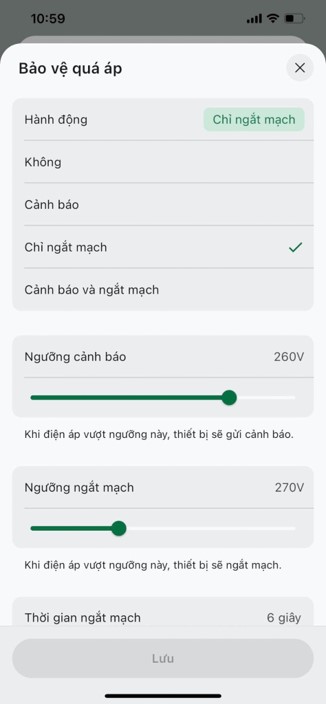

#Bảo vệ quá điện áp : Bảo vệ hệ thống đảm bảo điện áp đầu vào không vượt quá ngưỡng quy định.

❖ Quá điện áp: Khi điện áp đầu vào vượt quá ngưỡng quy định, thiết bị ngắt bảo vệ hoặc gửi cảnh báo

➢ Chế độ bảo vệ: 0 - Disable, 1 - Alarm, 2 - Trip, 3 - Alarm + Trip

➢ Ngưỡng cảnh báo: 230 - 270V mặc định là 260V

➢ Ngưỡng ngắt mạch: 260 - 290V mặc định 270V

➢ Thời gian ngắt mạch: 3 - 15s mặc định 6s

Thiết bị có chức năng khôi phục trạng thái Aptomat do quá điện áp sau khi các thông số này trở lại bình thường(khi cài bật tự động khôi phục trạng thái)

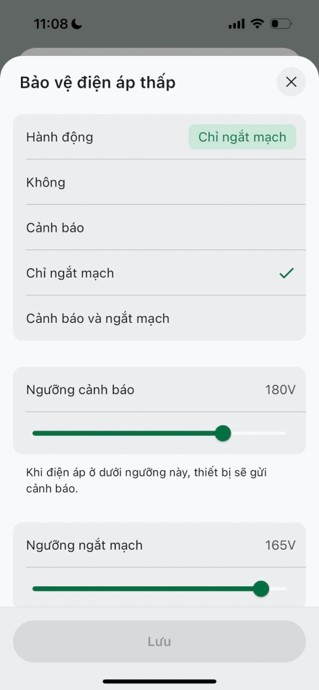

#Bảo vệ điện áp thấp : Bảo vệ hệ thống đảm bảo điện áp đầu vào không dưới ngưỡng quy định.

❖ Điện áp thấp: Khi điện áp đầu vào thấp hơn ngưỡng quy định thiết bị ngắt đầu ra, cảnh báo

➢ Chế độ bảo vệ: 0 - Disable, 1 - Alarm, 2 - Trip, 3 - Alarm + Trip

➢ Ngưỡng cảnh báo: 30 - 230V mặc định là 180V

➢ Ngưỡng ngắt mạch: 30 - 180V mặc định 165V

➢ Thời gian ngắt mạch: 0.6 - 6s mặc định 3s

Thiết bị có chức năng khôi phục trạng thái Aptomat do điện thấp áp sau khi các thông số này trở lại bình thường(khi cài bật tự động khôi phục trạng thái)

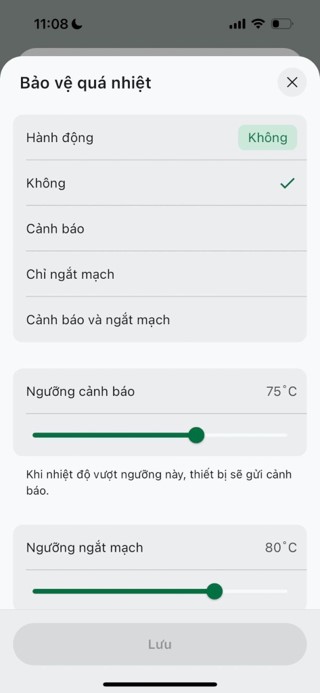

#Bảo vệ quá nhiệt : Khi nhiệt độ môi trường lắp đặt SMCB không vượt qua ngưỡng quy định.

❖ Bảo vệ quá nhiệt: khi nhiệt độ môi trường lắp đặt MCB vượt qua ngưỡng quy định, thiết bị ngắt đầu ra, cảnh báo

➢ Chế độ bảo vệ: 0 - Disable, 1 - Alarm, 2 - Trip, 3 - Alarm + Trip

➢ Ngưỡng cảnh báo: 30 - 100℃ mặc định là 75℃

➢ Ngưỡng ngắt mạch: 30 - 100℃ mặc định 80℃

➢ Thời gian ngắt mạch: 6 - 60s mặc định 30s

Thiết bị có chức năng khôi phục trạng thái Aptomat do quá nhiệt độ sau khi các thông số này trở lại bình thường(khi cài bật tự động khôi phục trạng thái)

#Tự động khôi phục trạng thái

• Khi Bật, cho phép tự động đóng mạch sau khi xảy ra hiện tượng ngắt mạch do quá tải hoặc quá nhiệt,...., đồng thời trạng thái của tải và thiết bị phải hoạt động bình thường.

Lưu ý: Thời gian khôi phục lại trong khoảng 30 - 35s và chỉ khôi phục khi các thông số vượt qua thông số ở mức cảnh báo

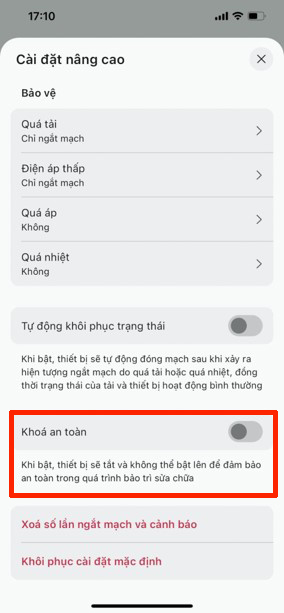

#Khóa an toàn

Khóa an toàn: Sử dụng cho kỹ thuật trong quá trình sửa chữa. Khi này SMCB sẽ ngắt và không thể bật lại bằng tay hay App nếu chưa tắt tính năng Khóa an toàn.

Thao tác : Nhấn nút Config 10 lần để bật/tắt chế độ bảo vệ.

• Enable: Led Wifi nháy đỏ 2 lần

• Disable: Led Wifi nháy xanh 2 lần

Thao tác : Nhấn nút Config 10 lần để bật/tắt chế độ bảo vệ hoặc bật trên App Lumi Life+.

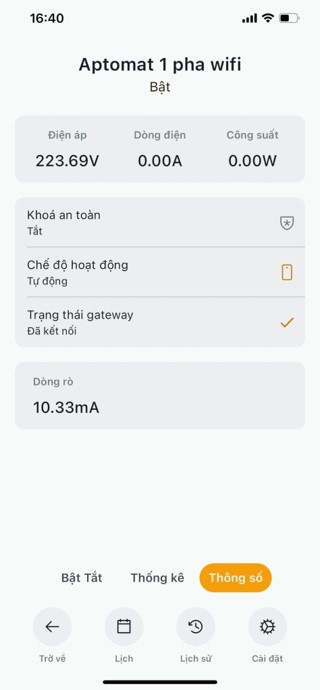

#Đo đạc các thông số điện

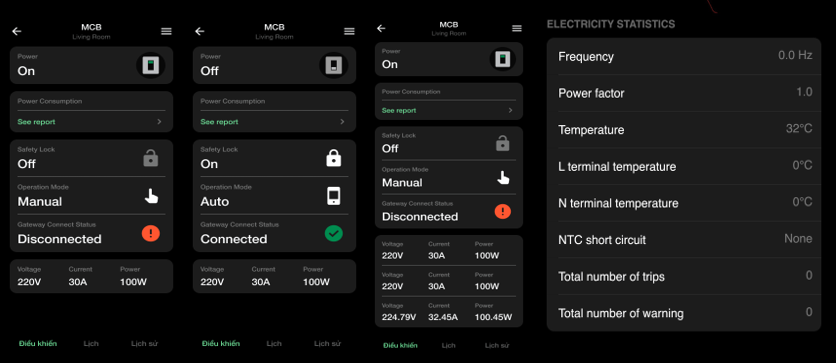

• Đo và hiển thị thông tin điện áp, dòng điện, công suất hiệu dụng.

• Đo đạc và hiển thị giá trị điện áp 1 pha, 3 pha.

• Hiển thị 1 số thông tin khác: tần số, hệ số công suất, số lần bật/tắt, số lần bảo vệ, nhiệt độ.

#Thống kê điện năng tiêu thụ

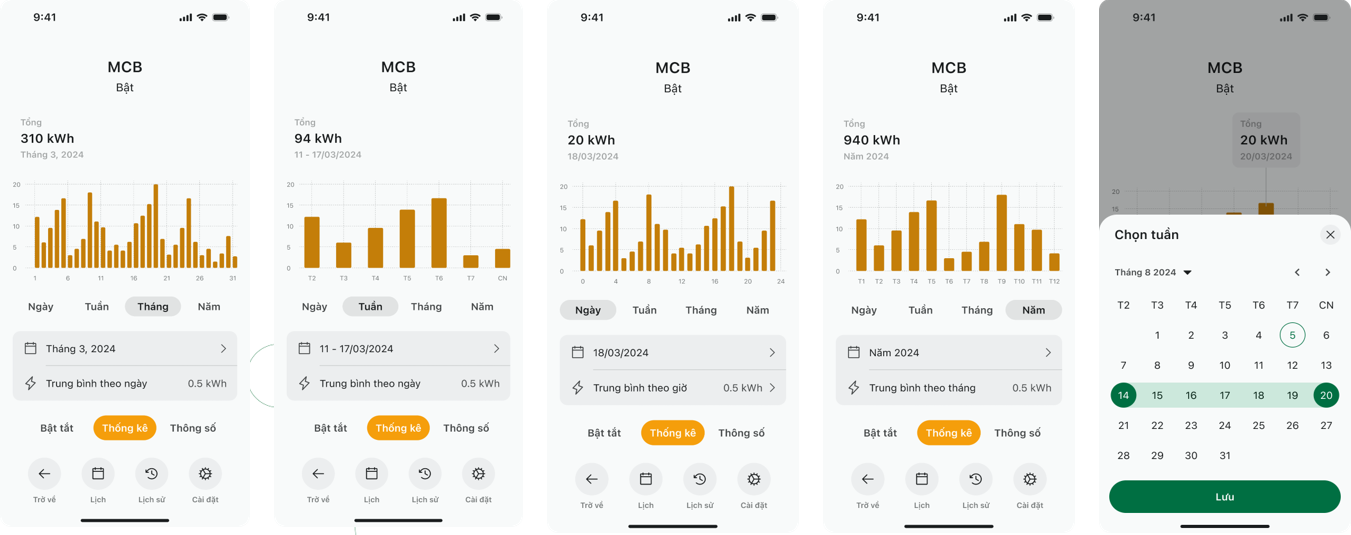

• Thống kê điện năng tiêu thụ: theo theo ngày, tuần, tháng và năm.

• Có thông tin hiển thị tổng, trung bình và xem được theo từng thời điểm.

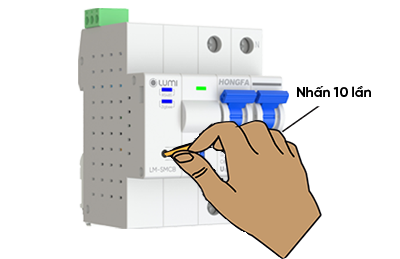

#Khôi phục cấu hình mặc định

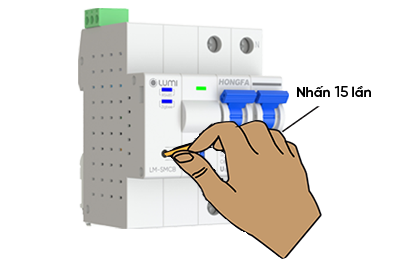

Khôi phục cài đặt mặc định: Xóa toàn bộ cấu hình nâng cao về mặc định trừ “Khóa an toàn” -→ Nhấn 15 lần nút Config trên thiết bị.

Reset thành công, Đèn Led sẽ nháy hồng 5 lần. Báo hiệu reset thành công.
